Dantex RK-48CHGN/RK-48HGNE-W [46/55] Дренажный трубопровод
![Dantex RK-48CHGN/RK-48HGNE-W [46/55] Дренажный трубопровод](/views2/1239994/page46/bg2e.png)
45
3. Дренажный трубопровод

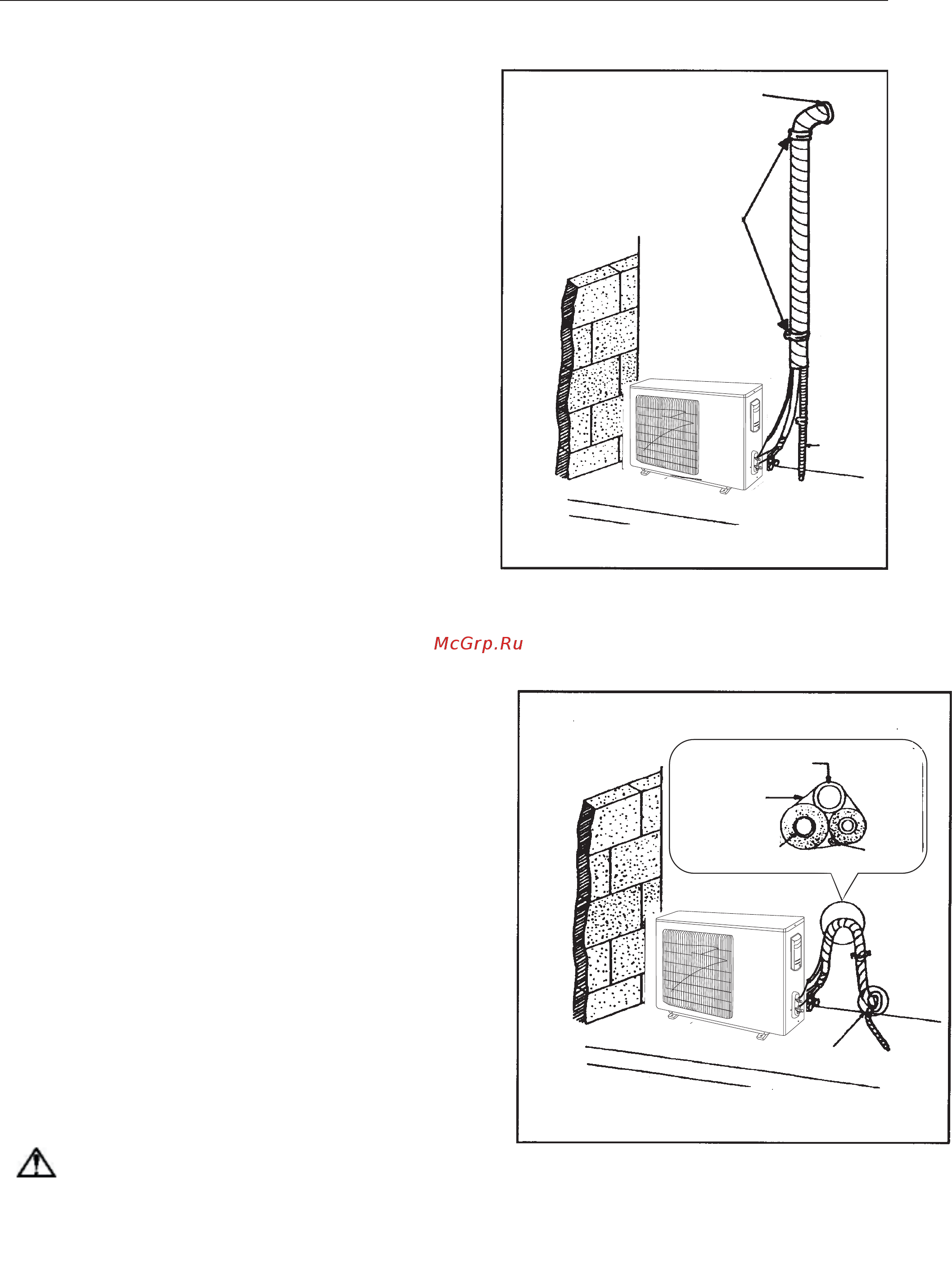

Если наружный блок располагается ниже внутреннего блока (Рис.12.8)
1. Дренажный трубопровод должен находиться
над уровнем земли, конец дренажной трубы не
должен быть погружен в воду. Трубы должны
плотно прилегать к стене с помощью хомутов.
2. Трубы должны быть связаны изоляционной
лентой по всей длине.
3. Трубы необходимо связать и расположить таким
образом, чтобы они плотно прилегали к стене с
помощью хомутов.
Рис.12.8
Если наружный блок располагается над внутренним блоком (Рис. 12.9)
1. Обмотка изоляционной лентой должна быть
по всей длине трубопровода.
2. Все трубы должны быть связаны вместе и
расположены таким образом, чтобы конденсат
не попал обратно в систему в помещении
(См.Рис 12.8)
3. Трубы должны плотно прилегать к стене с
помощью хомутов.
Рис.12.8
ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что слив дренажа работает.
1. Дренажный трубопровод
Выход дренажной трубы можно может располагаться справа либо направо и назад.
Диаметр дренажной трубы должен быть равным или больше, чем диаметр соединительной
трубы. (Виниловая труба: 20 мм, внешний диаметр: 26 мм).
Напольно-потолочный тип сплит-системы
изоляция
хомуты
дренажный
трубопровод
дренажный
трубопровод
изоляционная
лента
трубопровод
хладагента
провод
провод
