37
Металлическая трубка Металлическая трубка

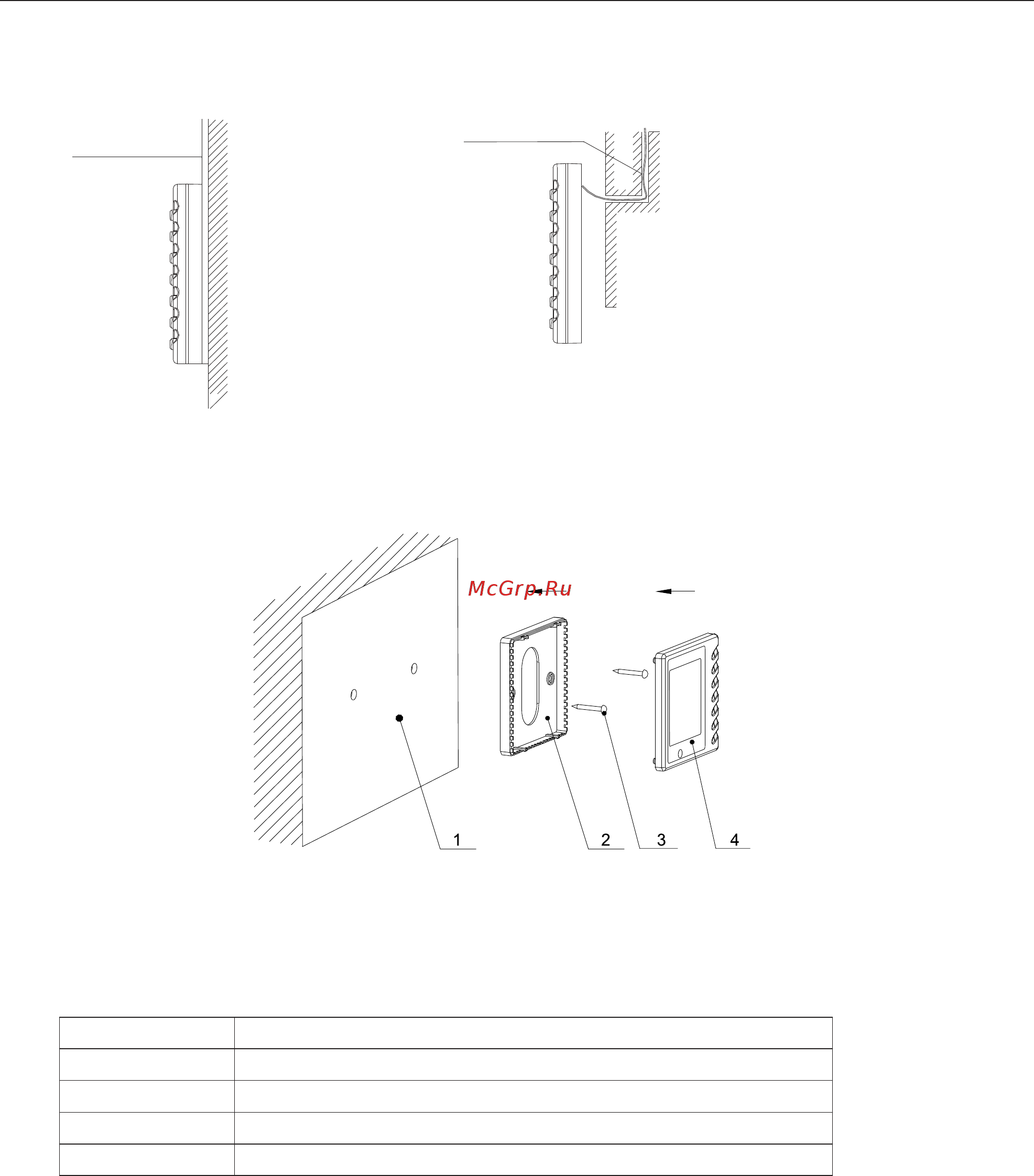

Рис.10.2 Открытый монтаж кабелей Рис.10.3 Скрытый монтаж кабелей
Рис.10.4 Монтажная схема
Таблица 11.1
№ Наименование
1 Поверхность стены
2 Задняя часть корпуса проводного пульта управления
3 Винт M4 10×
4 Корпус пульта управления
1). Максимальная длина линии связи между внутренним блоком и проводным пультом управления - 8 м.
2). Запрещается устанавливать пульт управления в местах с утечками воды или большим скоплением
пара.
Предупреждение: Прежде чем осуществлять доступ к контактам, необходимо полностью отключить
устройство от сети электропитания.
