БАЗОВЫЕ УЗЛЫ

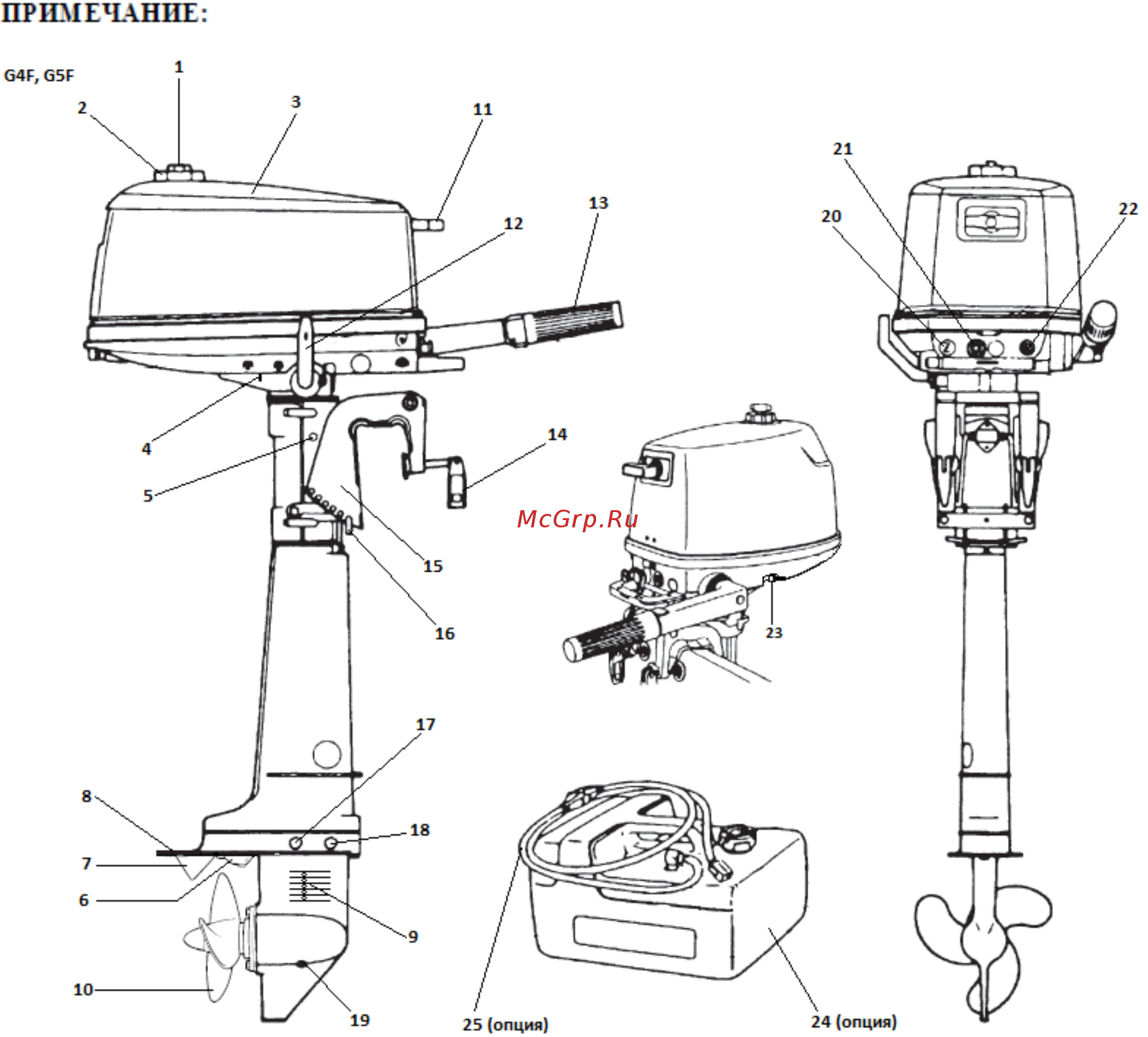

Комплектация Вашего мотора может отличаться от того, что показано на рисунке.

1) Вентиляционный клапан топливного

бака

2) Крышка топливного бака

3) Колпак

4) Форсунка контрольного отверстия

охлаждения

5) Упор для поддержания мотора в

поднятом положении

6) Анод

7) Выхлопное отверстие

8) Антикавитационная плита

9) Водозаборник

10) Пропеллер (гребной винт)

11) Ручка ручного стартера

12) Рычаг переключения передач

13) Ручка румпеля

14) Винт струбцины

15) Струбцина

16) Штифт установки угла дифферента

17) Промывочное отверстие

18) Контрольное отверстие уровня масла

в редукторе

19) Отверстие слива масла и заправки

масла в редуктор

20) Рукоятка воздушной заслонки карбю-

ратора

21) Выключатель двигателя

22) Штуцер для подключения внешнего

бака

23) Топливный краник встроенного бака

24) Внешний топливный бак (опция)

25) Топливный шланг (опция)
