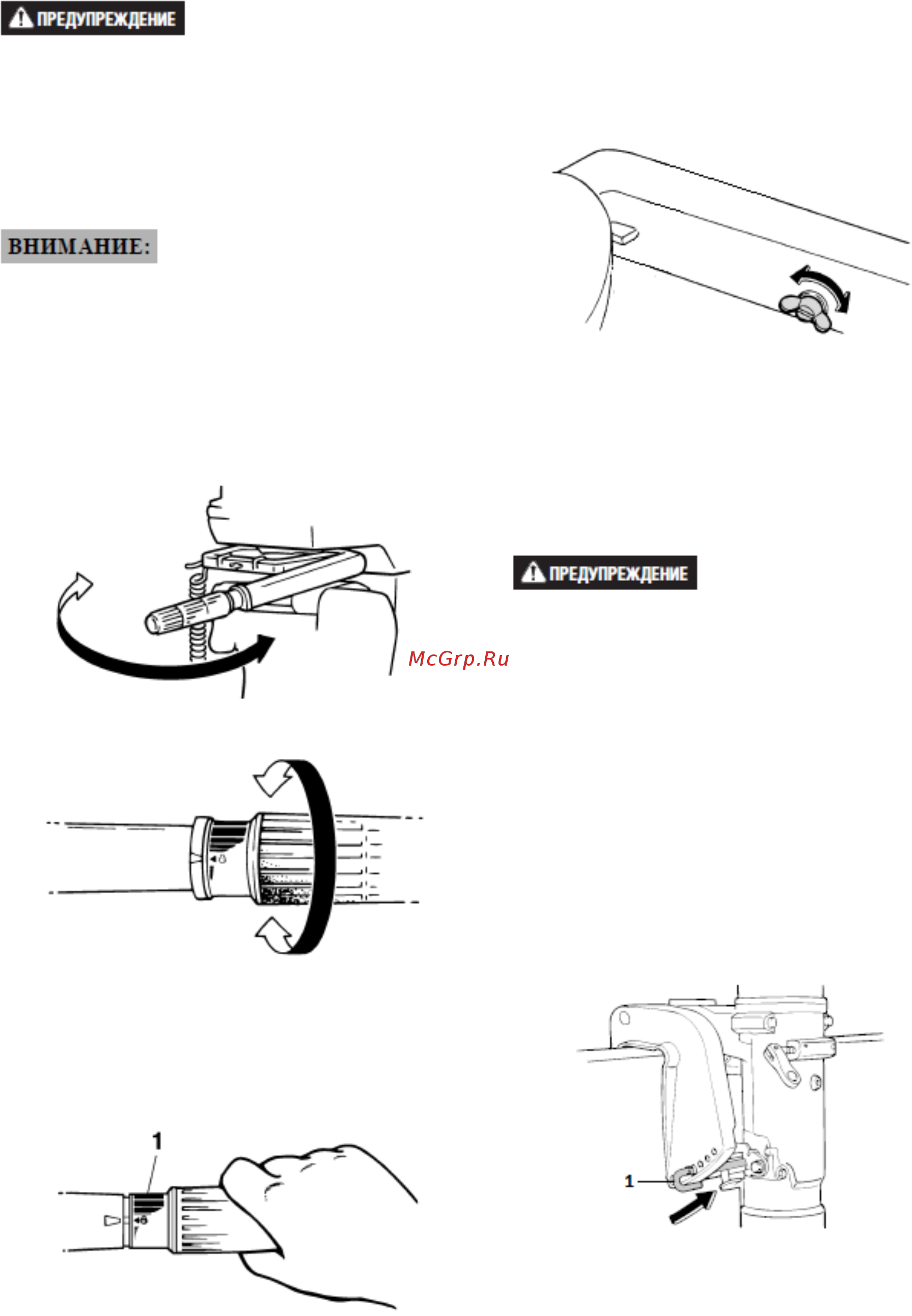

Не запускайте двигатель, когда рычаг пере-
ключения передач находится в положении
“F”, или “R”. При запуске в этих положениях
судно сразу же придет в движение, в ре-
зультате чего Вы можете потерять равнове-
сие и упасть за борт.
Переключайте передачи только когда дви-
гатель лодочного мотора работает на
оборотах холостого хода. В противном
случае возможны серьезные повреждения
редуктора и механизма переключения пере-
дач.
Ручка румпеля
Для изменения направления движения судна
вращайте ручку румпеля влево, или вправо.
Поворачивайте ручку против часовой стрелки
для увеличения оборотов двигателя (скоро-
сти судна) и по часовой стрелке для умень-
шения оборотов двигателя (скорости судна).
Индикатор дроссельной заслонки
1) Индикатор расхода топлива
Кривая расхода топлива на индикаторе по-
ложения заслонки указывает относительное
потребление топлива для каждого положе-
ния дросселя. Выберите то положение, кото-
рое обеспечивает наилучшие характеристики
движения судна и расхода топлива.
Устройство, регулирующее уси-
лие вращения ручки румпеля
Данное устройство создает регулируемое
сопротивление вращению ручки румпеля и
может настраиваться по желанию водителя.
Для увеличения сопротивления вращайте
винт устройства по часовой стрелке, для
уменьшения сопротивления вращайте винт
устройства против часовой стрелки.
Не перетягивайте устройство регулировки.
Слишком сильное сопротивление приведет
к затруднению управления скоростью суд-
на, что может привести к несчастному слу-
чаю.
При желании поддержания постоянной ско-
рости судна затяните винт устройства регу-
лировки усилия вращения, предварительно
выставив ручку румпеля в желаемое поло-
жение.
Штифт установки угла диффе-
рента
1) штифт установки угла дифферента
Данный штифт нужен для регулировки угла
наклона (угла атаки) мотора относительно
транца лодки.
12
