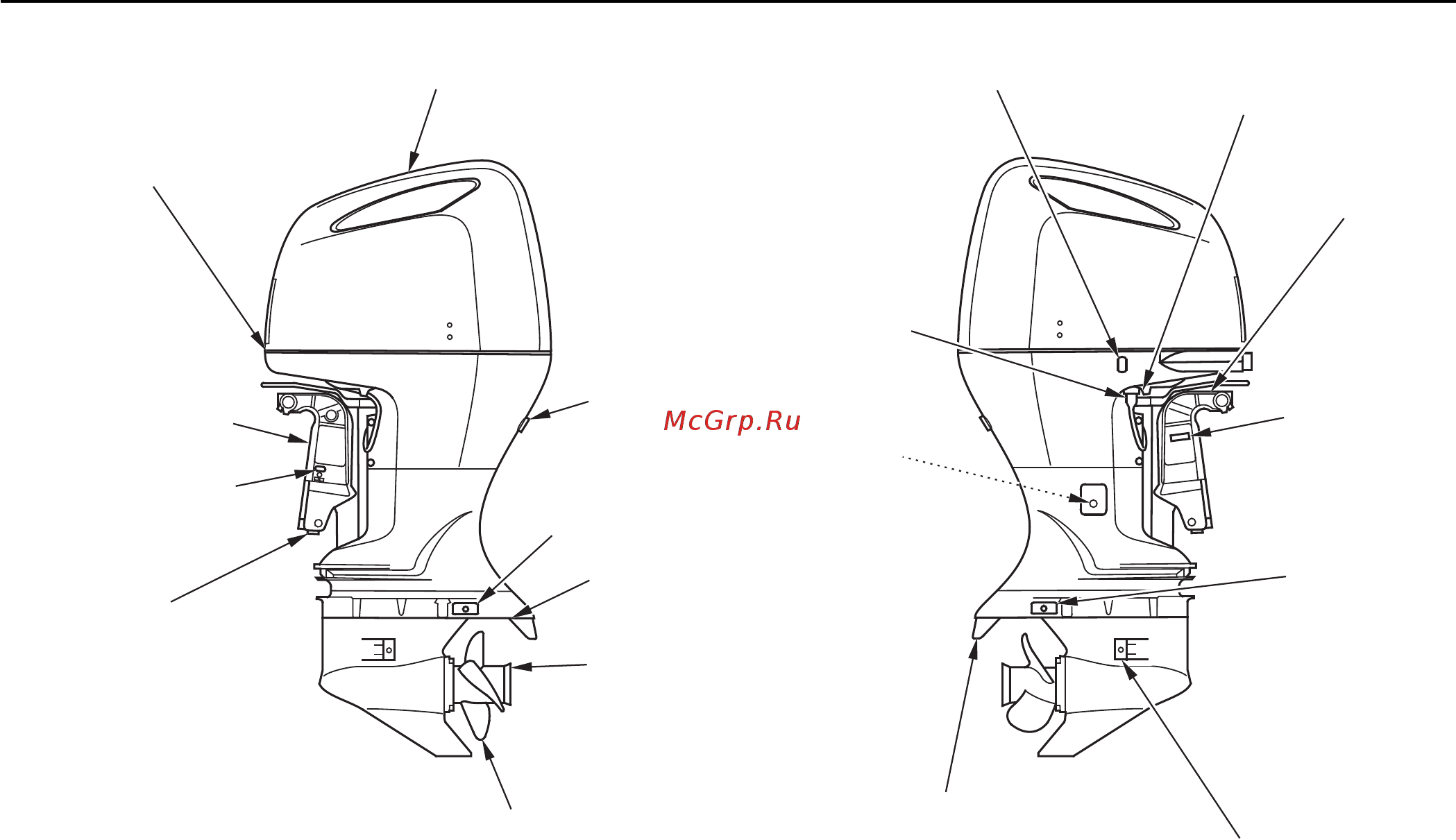

3. ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ПОДВЕСНОГО МОТОРА
ЗАМОК КОЖУХА ДВИГАТЕЛЯ
КОЖУХ ДВИГАТЕЛЯ
АНОД
РАСПОЛОЖЕНИЕ
АНТИКАВИТАЦИОННОЙ
ПЛИТЫ
ВЫПУСКНОЕ
ОТВЕРСТИЕ
ХОЛОСТОГО ХОДА
ВЫПУСКНОЕ
ОТВЕРСТИЕ
ОТРАБОТАВШИХ
ГАЗОВ/ВОДЫ
ИЗ СИСТЕМЫ
ОХЛАЖДЕНИЯ
ГРЕБНОЙ ВИНТ
АНОД
КЛАПАН ОТКЛЮЧЕНИЯ
СЕРВОПРИВОДА
КРОНШТЕЙН
ПОДВЕСНОГО МОТОРА
РАЗЪЕМ
ПРОМЫВОЧНОГО
ОТВЕРСТИЯ
ПРОБКА
СЛИВНОГО
ОТВЕРСТИЯ
ДЛЯ МОТОРНОГО
МАСЛА
АНОД ГРЕБНОГО ВИНТА
ВХОДНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ВОДЯНОГО ОХЛАЖДЕНИЯ
(на каждой стороне)
АНОД
СЕРИЙНЫЙ
НОМЕР РАМЫ
РЫЧАГ ФИКСАТОРА
ПОДВЕСНОГО МОТОРА
В ПОДНЯТОМ
ПОЛОЖЕНИИ
КНОПКА СИСТЕМЫ
ГИДРООТКИДКИ МОТОРА
КОНТРОЛЬНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
* На рисунках представлен подвесной мотор типа L
