Honda BF 250 [8/127] Расположение предупреждающих табличек
![Honda BF 250 [8/127] Расположение предупреждающих табличек](/views2/1240244/page8/bg8.png)
8
Эти таблички расположены в местах, указанных на приведенных иллюстрациях.
Эти таблички информируют вас о потенциальной опасности получения серьезных травм.
Внимательно прочтите текст на табличках и ярлыках, а также замечания и предупреждения, которые приведены в настоящем Руководстве.
Если предупреждающие таблички или ярлыки отклеиваются или текст на них стал трудночитаемым, обратитесь к официальному дилеру компа-
нии Honda для их замены.

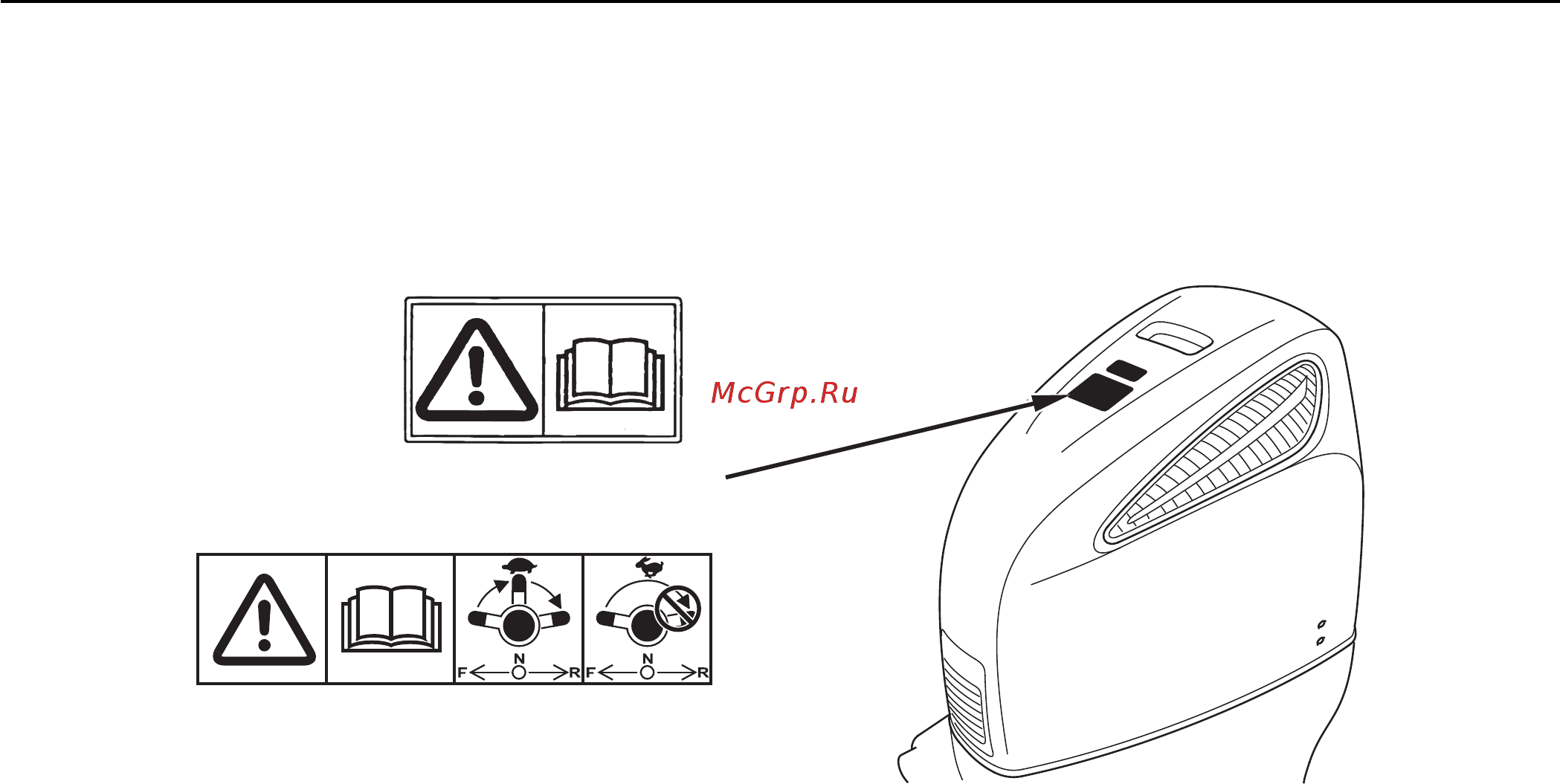

2. РАСПОЛОЖЕНИЕ ПРЕДУПРЕЖДАЮЩИХ ТАБЛИЧЕК
ПРОЧТИТЕ РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
ПРОЧТИТЕ РАЗДЕЛ «ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ»
В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ
