51
ПУСК ДВИГАТЕЛЯ

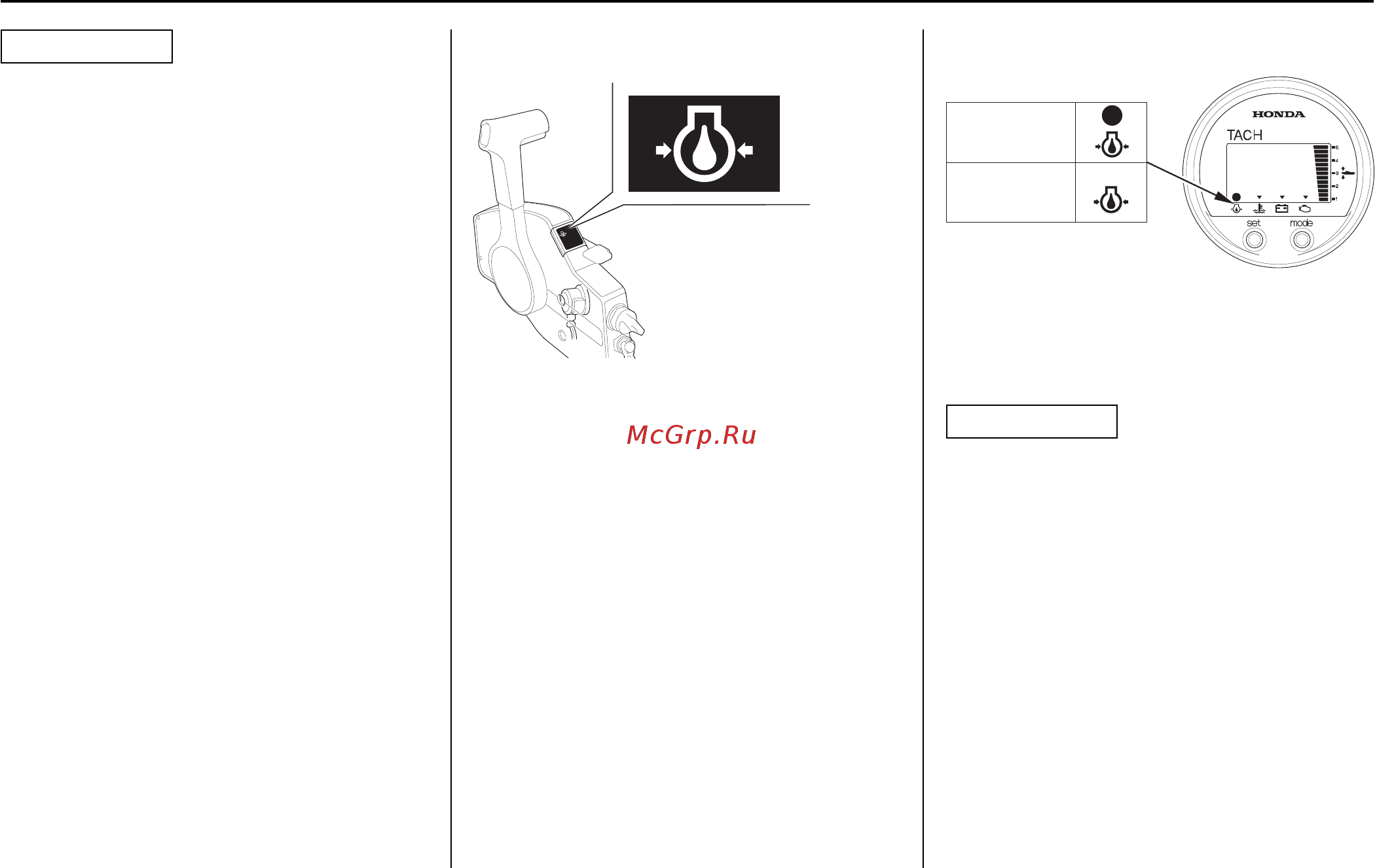

Цифровой тахометр
Исправное
состояние
Неисправность
ПРИМЕЧАНИЕ
Если двигатель не прогрет до нормальной
рабочей температуры, то при попытке
увеличить частоту вращения коленчатого
вала может включиться зуммер и
сигнализатор перегрева двигателя. При
этом обороты двигателя автоматически
уменьшатся.
ПРИМЕЧАНИЕ:
Перед отходом от причала проверьте функ-
ционирование аварийного выключателя
двигателя.
6. Прогрейте двигатель, соблюдая
следующие рекомендации: При
температуре окружающего воздуха выше
5°C дайте двигателю поработать на
холостом ходу не менее 2-3 минут. При
температуре окружающего воздуха ниже
5°C прогревайте двигатель не менее 5
минут при частоте вращения коленчатого
вала 2000 об/мин.
Если двигатель не прогрет до нормальной
рабочей температуры, он не сможет
развивать номинальную мощность.
ПРИМЕЧАНИЕ
Если водяная струя отсутствует или из кон-
трольного отверстия выходит пар, остановите
двигатель. Проверьте отсутствие посторонних
предметов, загрязняющих водозаборники
системы водяного охлаждения. При необходи-
мости очистите водозаборники. Проверьте, не
загрязнено ли контрольное отверстие системы
охлаждения. Если водяная струя по-прежнему
не выходит из контрольного отверстия, не-
обходимо обратиться к официальному дилеру
компании Honda для проверки подвесного мо-
тора. До устранения неисправности эксплуата-
ция подвесного мотора запрещается.
5. Проверьте состояние индикатора
нормального давления масла: индикатор
должен быть включен.
Если индикатор выключен, остановите дви-
гатель и выполните следующие действия.
1) Проверьте уровень моторного масла (см.
стр. 42).
2) Если уровень моторного масла в норме,
а индикатор не включается, обратитесь
к официальному дилеру компании
Honda, который занимается продажей и
обслуживанием подвесных моторов.
ИНДИКАТОР НОРМАЛЬНОГО
ДАВЛЕНИЯ МОТОРНОГО МАСЛА
РАБОЧЕЕ ПОЛОЖЕНИЕ:
ON (ВКЛ)
НЕИСПРАВНОСТЬ:
OFF (ВЫКЛ)
