4. ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
Рычаг дистанционного управления предна-
значен для переключения передач (передний
и задний ход, нейтральная) и управления
частотой вращения вала двигателя.
Для того чтобы вывести рычаг дистанцион-
ного управления из нейтрального положе-
ния необходимо нажать на кнопку фиксато-
ра вверх.
ПЕРЕДНИЙ ХОД:
При перемещении рычага в положение
ПЕРЕДНИЙ ХОД (примерно на угол 30
градусов вперед от нейтрального положения)
включается передача переднего хода. При
дальнейшем перемещении рычага в том же
направлении происходит увеличение угла
открытия дроссельной заслонки и увеличе-
ние скорости движения лодки.
НЕЙТРАЛЬ:
Двигатель отключен от гребного винта.
ЗАДНИЙ ХОД:
При перемещении рычага в положение ЗА-
ДНИЙ ХОД (примерно на угол 30 градусов
назад от нейтрального положения) включа-
ется передача заднего хода. При дальнейшем
перемещении рычага в том же направлении
происходит увеличение угла открытия дрос-
сельной заслонки и увеличение скорости
движения лодки.

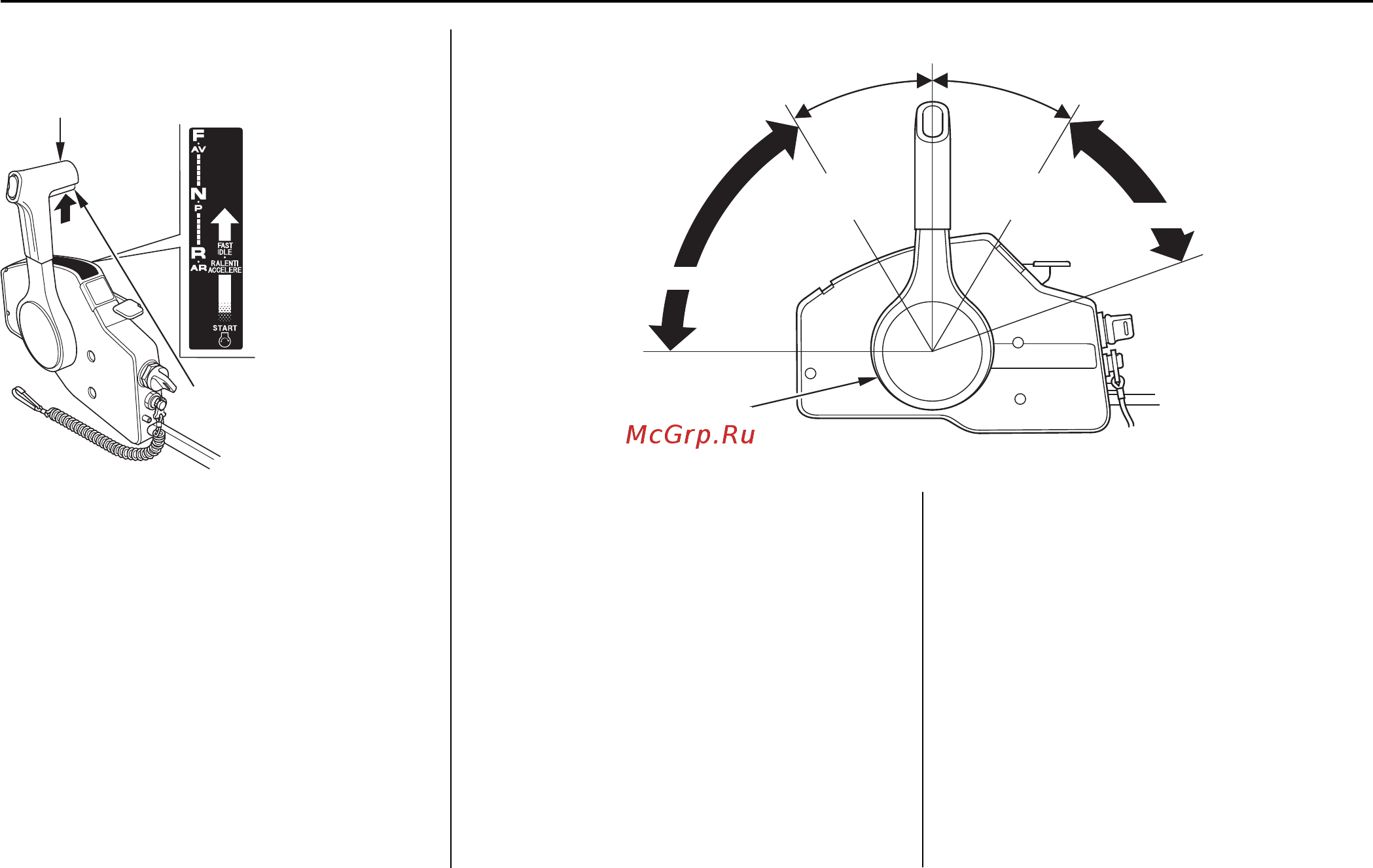

Рычаг дистанционного управления
(пост управления типа R1)
ПЕРЕДАЧА
ПЕРЕДНЕГО ХОДА
НЕЙТРАЛЬНАЯ
ПЕРЕДАЧА
ПЕРЕДАЧА
ЗАДНЕГО ХОДА
КНОПКА ФИКСАТОРА
РЫЧАГА В НЕЙТРАЛЬНОМ
ПОЛОЖЕНИИ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
ПЕРЕКЛЮ-
ЧЕНИЕ
ПЕРЕДАЧИ
ПЕРЕКЛЮ-
ЧЕНИЕ
ПЕРЕДАЧИ
ПЕРЕДАЧА ПЕРЕДНЕГО ХОДА
МИНИМАЛЬНЫЙ УГОЛ
ОТКРЫТИЯ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ
ОТКРЫТИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
МАКСИМАЛЬНЫЙ УГОЛ
ОТКРЫТИЯ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ОТКРЫТИЕ ДРОССЕЛЬНОЙ ЗАСЛОНКИ
МИНИМАЛЬНЫЙ УГОЛ
ОТКРЫТИЯ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ
МАКСИМАЛЬНЫЙ
УГОЛ ОТКРЫТИЯ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
ПЕРЕДАЧА ЗАДНЕГО ХОДА
30
0
30
0
