ПРИМЕЧАНИЕ
Нарушение правил установки подвесного
мотора может привести к его падению в
воду, курсовой неустойчивости лодки,
работе двигателя на оборотах ниже
номинальных и высокому расходу топлива.
Рекомендуем доверить установку подвесного
мотора официальному дилеру компании
Honda. Проконсультируйтесь с официаль-
ным дилером компании Honda по вопросам
установки и эксплуатации дополнительных
элементов или дополнительного оборудо-
вания.
Выбор лодки для установки подвесного
мотора
Мощность двигателя подвесного мотора
должна соответствовать рекомендуемой
мощности мотора, указанной в документах
на лодку.
Мощность двигателя:
183,9 кВт (250 л.с.)
Рекомендуемый диапазон мощности двига-
теля подвесного мотора указан на большин-
стве лодок.
ПРЕДУПРЕЖДЕНИЕ
Запрещается превышать максималь-
ную мощность подвесного мотора,
рекомендованную изготовителем
лодки. В противном случае, возможно
получение травм и повреждение обо-
рудования.

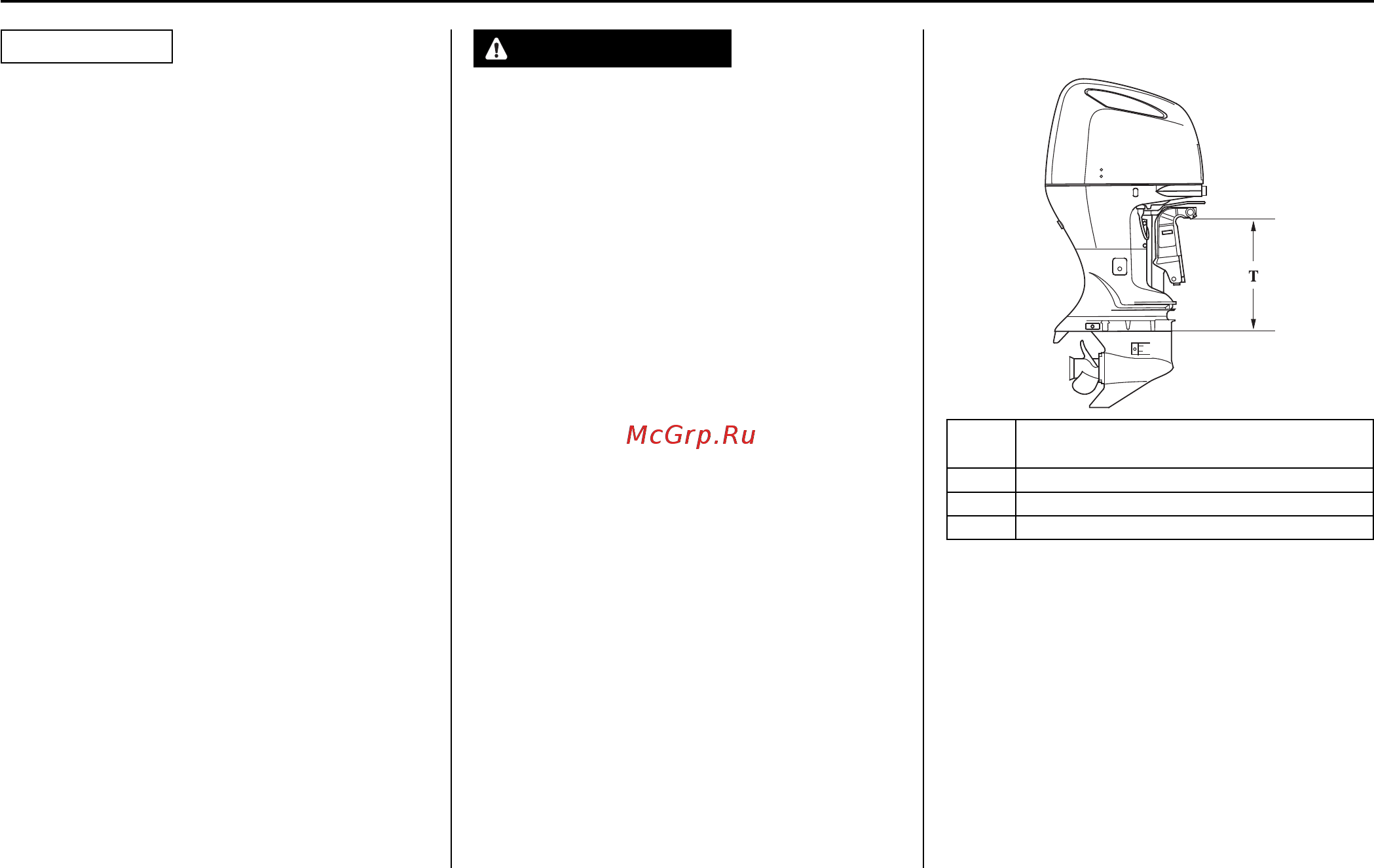

Высота транца судна
Тип:
ДЛИНА ДЕЙДВУДА
(при угле наклона транца 12°)
L: 508 мм
XL: 635 мм
XXL: 762 мм
Выберите модификацию подвесного мотора,
которая соответствует высоте транца вашей
лодки.
