20
ОРГАНЫ УПРАВЛЕНИЯ И ПРИНЦИПЫ РАБОТЫ
Используйте кнопку отключения редук-
тора и рычаг дистанционного управления,
для прогрева двигателя на более высоких
оборотах без включения редуктора. На-
жимая на кнопку регулирования частоты
холостого хода, переместите рычаг дистан-
ционного управления вперед. Продолжайте
перемещать вперед рычаг дистанционного
управления. Дроссельная заслонка открыва-
ется и частота вращения двигателя начинает
увеличиваться после того, как рычаг дистан-
ционного управления проходит положение
включения редуктора.
Помните, что отключение редуктора про-
исходит если после удержания кнопки от-
ключения редуктора, рычаг дистанционного
положения был выведен из нейтрального по-
ложения, а сама кнопка была отпущена.

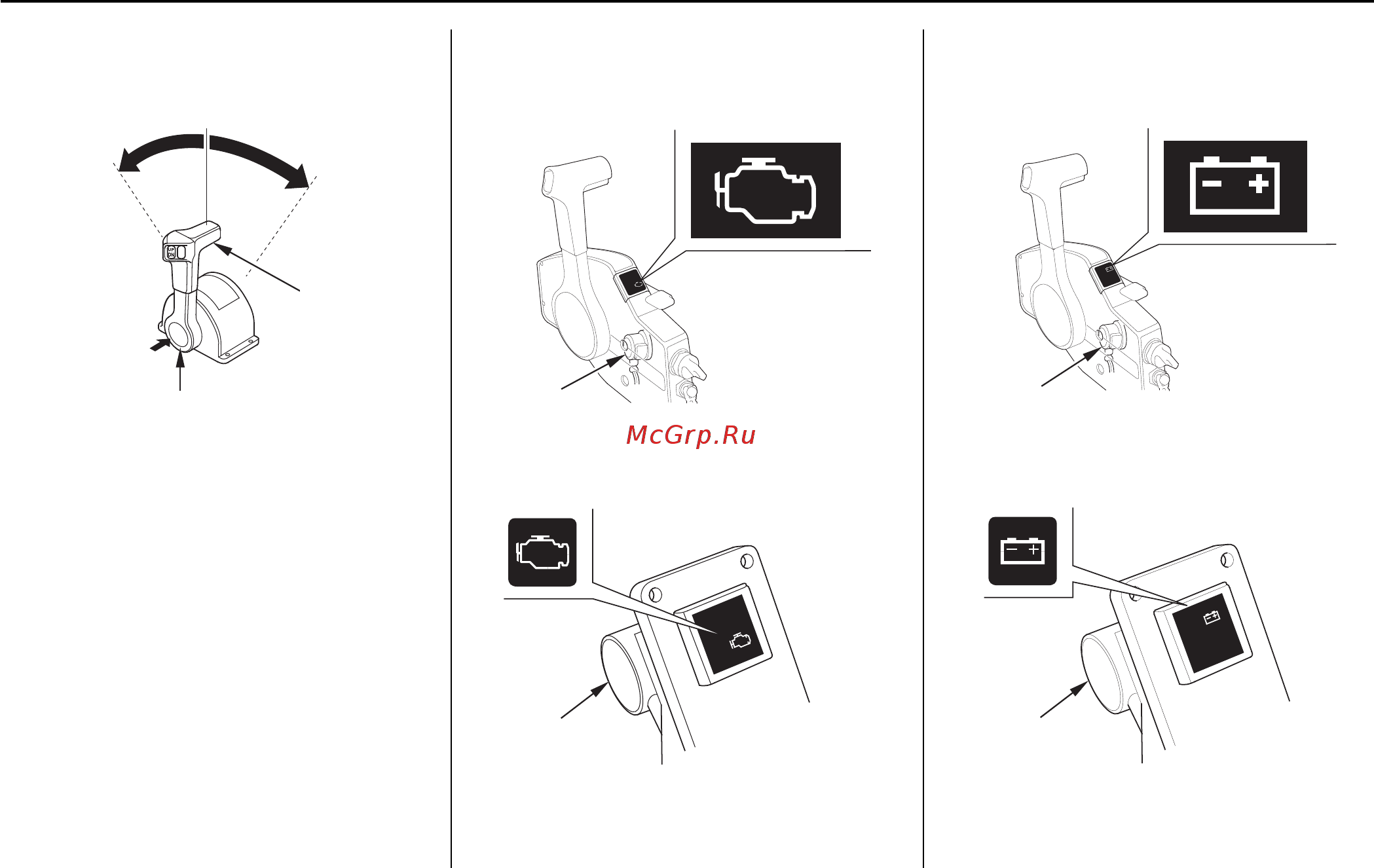

Индикатор/зуммер системы управления
двигателем PGM-FI
(тип R1)
При неисправности системы PGM-FI
управления двигателем включается инди-
катор PGM-FI и подается звуковой сигнал
зуммера.
Индикатор/зуммер неисправности генератора
(тип R1)
При неисправности системы электрообору-
дования включается индикатор генератора и
подается звуковой сигнал зуммера.
< Кнопка регулирования частоты
холостого хода >
(тип R3)
ПЕРЕДАЧА
ПЕРЕДНЕГО
ХОДА
НЕЙТРАЛЬНАЯ ПЕРЕДАЧА
РЫЧАГ
ПЕРЕКЛЮЧЕ-
НИЯ ПЕРЕДАЧ
КНОПКА ОТКЛЮЧЕНИЯ РЕДУКТОРА
Нажать
ПЕРЕДАЧА
ЗАДНЕГО
ХОДА
ИНДИКАТОР PGM-FI ИНДИКАТОР ГЕНЕРАТОРА
ИНДИКАТОР ГЕНЕРАТОРА
(КРАСНЫЙ)
(КРАСНЫЙ)
(КРАСНЫЙ)
ЗУММЕР
ЗУММЕР ЗУММЕР
ЗУММЕР
ИНДИКАТОР PGM-FI
(КРАСНЫЙ)
(тип R2 и R3)(тип R2 и R3)
