Руководство по установке и эксплуатации
X52, X59DF
LOWRANCE
www.lowrance.com
www.navionika.com (044) 554-20-11
10
ШЕСТЕРЕНКА
ШЕСТЕРЕНКА
ДАТЧИК
СКОБА
ДАТЧИКА
ВЫРОВНЯТЬ
ДАТЧИК
СКОБА ДАТЧИКА

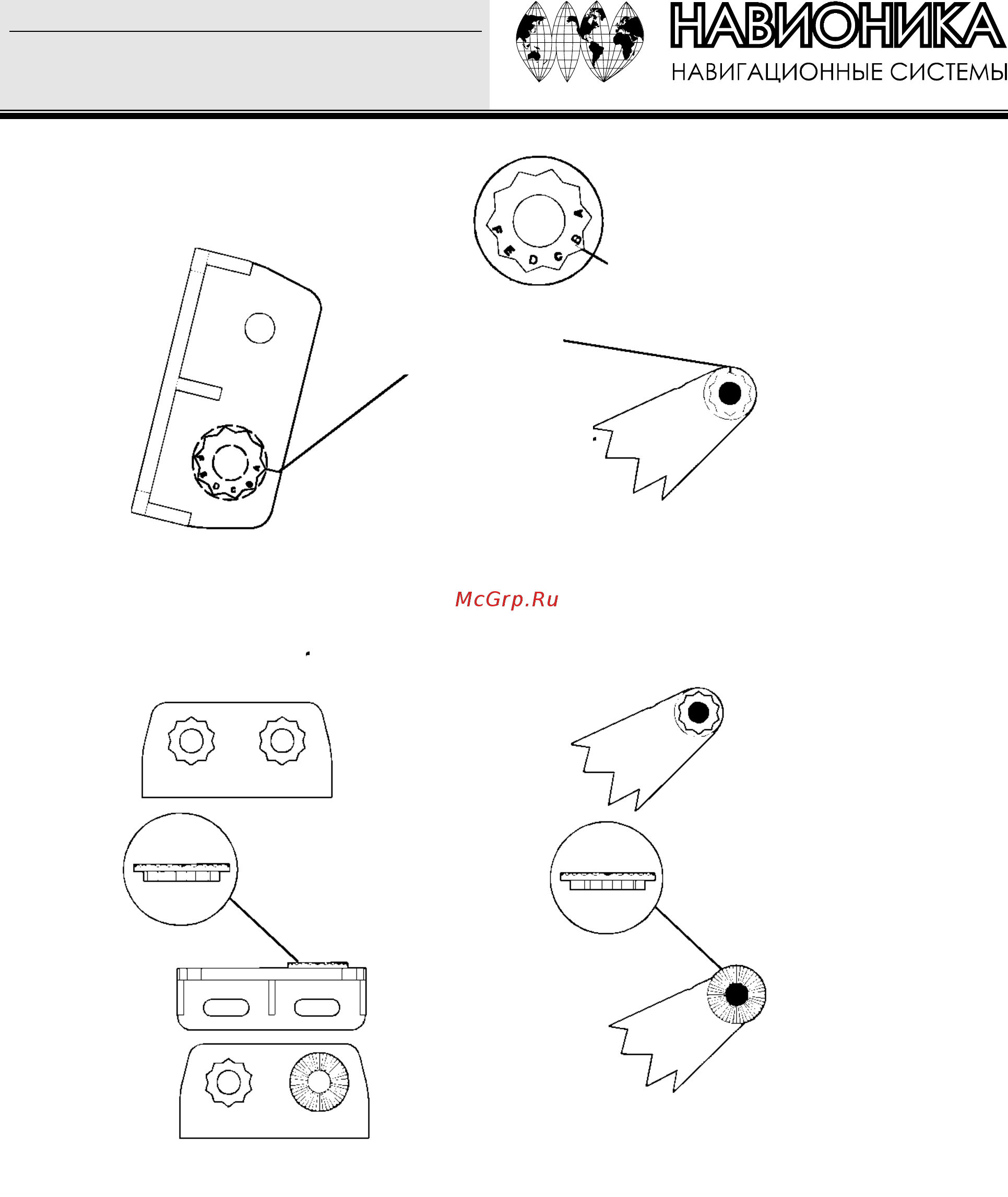

ВСТАВЬТЕ ПЛАСТИКОВЫЕ ШЕСТЕРЕНКИ В СКОБУ.
БУКВЫ НА
ШЕСТЕРЕНКЕ
ВСТАВЬТЕ ПЛАСТИКОВЫЕ ШЕСТЕРЕНКИ В СКОБУ.
2. Присоедините датчик к транцу.
А.Цельная скоба. Вдвиньте датчик между двух шестеренок. Временно просуньте болт через собранный датчик
и держите его напротив транца. Посмотрите сбоку, параллелен ли датчик дну (горизонтален). Если да, то
положение точки напротив «А» подходит для Вашей лодки. В противном случае выньте датчик и шестеренки.
Установите шестеренки так, чтобы напротив точки оказалась буква «В». Соберите датчик и скобу вместе и
установите на транец. Проверьте теперь, параллелен ли датчик земле. Повторяйте пункт 2 (с разными буквами)
до тех пор, пока датчик на транце не будет установлен правильно.
