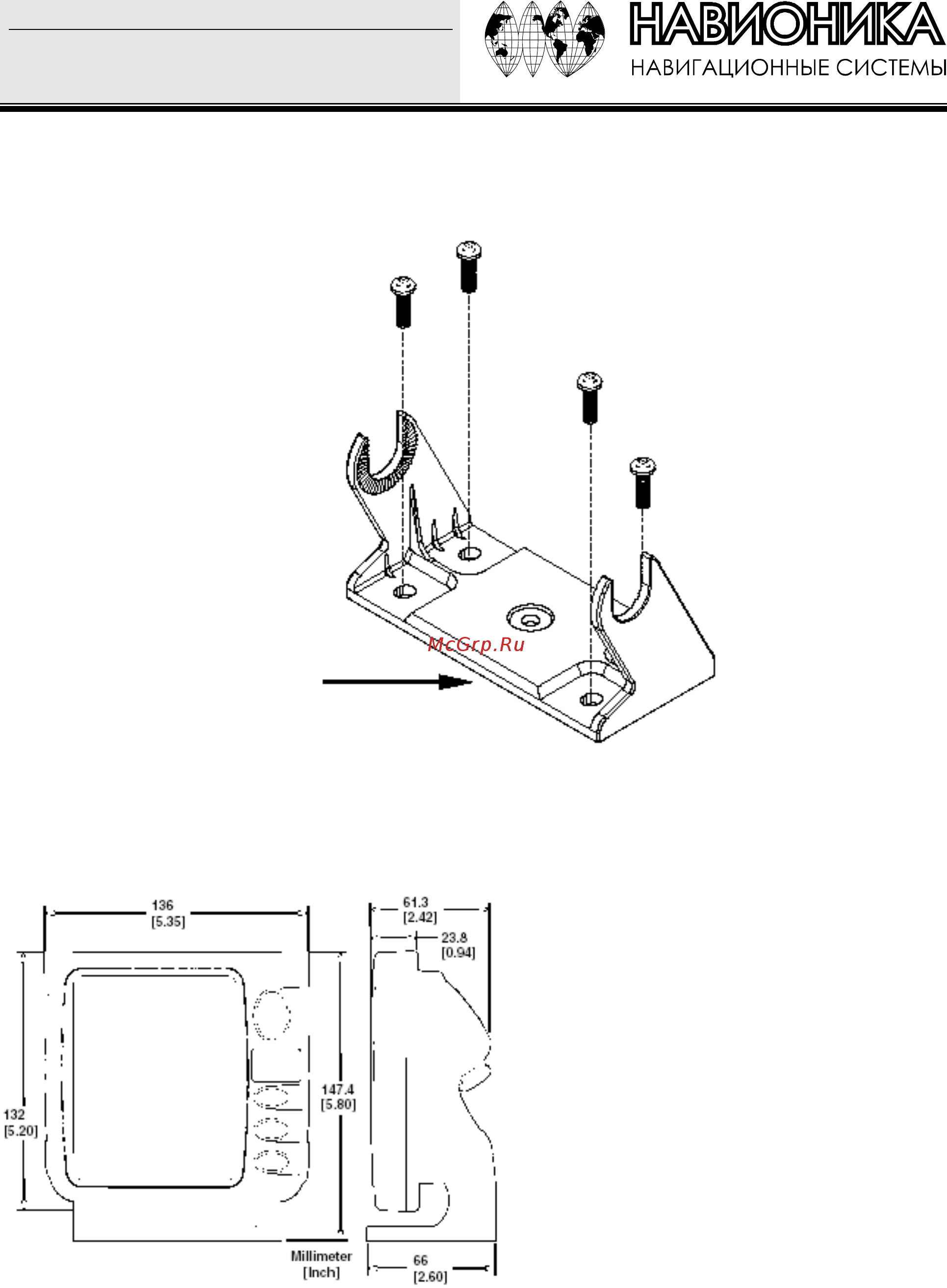

Установите прибор в любом удобном месте, чтобы был зазор, и прибор можно было наклонять, меняя

угол наблюдения. За прибором должно быть достаточно места, чтобы присоединить датчик, блок

антенна\приемник GPS и электропитание. (На иллюстрации показаны размеры при использовании скобы).

Отверстия в крепления позволяют привинчивать или монтировать на стяжном болте. Может

понадобиться подложить под прибор фанеру, чтобы уплотнить тонкую панель.

СПЕРЕДИ

Просверлите отверстие в 1 дюйм (25,4 мм) на панели для кабелей питания, блока антенна\приемник

GPS и датчика. Лучше всего, чтобы отверстие было сразу под держателем. Тогда держатель при установке

закроет отверстие, прижмет провода в нужном положении, установка будет выполнена аккуратно. Некоторые

пользователи устанавливают держатель в стороне от отверстия – но это дело личных предпочтений.

После подготовки отверстия протяните разъем датчика через отверстие снизу панели, а за ним разъем

антенны. Опустите в отверстие панели кабель питания.

Если хотите, можно заполнить отверстие вокруг проводов составом для заделки швов. Некоторые

используют специальные крышки, чтобы закрыть отверстие. В любом случае убедитесь, что кабеля достаточно

для того, чтобы прибор можно было наклонять и поворачивать. Если Вы будете использовать уплотнитель,

убедитесь, что провода не прижаты к задней кромке отверстия.
