3. Возникнет шкала. Стрелкой вниз уменьшите диапазон, стрелкой вниз увеличивайте. Черной
горизонтальной полоской выделяется выбранное значение.
4. Выбрав значение, нажмите EXIT
Чтобы вернуться в режим автоматического изменения диапазона, нужно:
1. Сначала отключите автоматический режим: На странице эхолота нажмите MENU| ↓ к AUTO DEPTH
RANGE | ENT | EXIT
ПРИМЕЧАНИЕ: Возможности эхолота зависят от установки датчика, состояния воды и дна, прочих
факторов.
DEPTH RANGE (Upper & Lower Limits) - диапазон глубин (верхняя и
нижняя граница)
В сущности можно увидеть на экране любой участок, находящийся под лодкой,
если задать соответствующие значения верхней и нижней границ диапазона глубин.
Прибор позволяет Вам ввести любые верхние и нижние пределы, лишь бы расстояние
между ними не было бы меньше 10 футов. Например, можно задать диапазон от 12 до 34
футов.
Возможность изменение границ диапазона позволяет Вам лучше контролировать
диапазон и практически неограниченно изменять масштаб изображения. Практически
любой участок «колонны» воды от поверхности до дна может быть рассмотрен Вами.
Это позволяет больше учитывать ваши потребности и условия на воде.

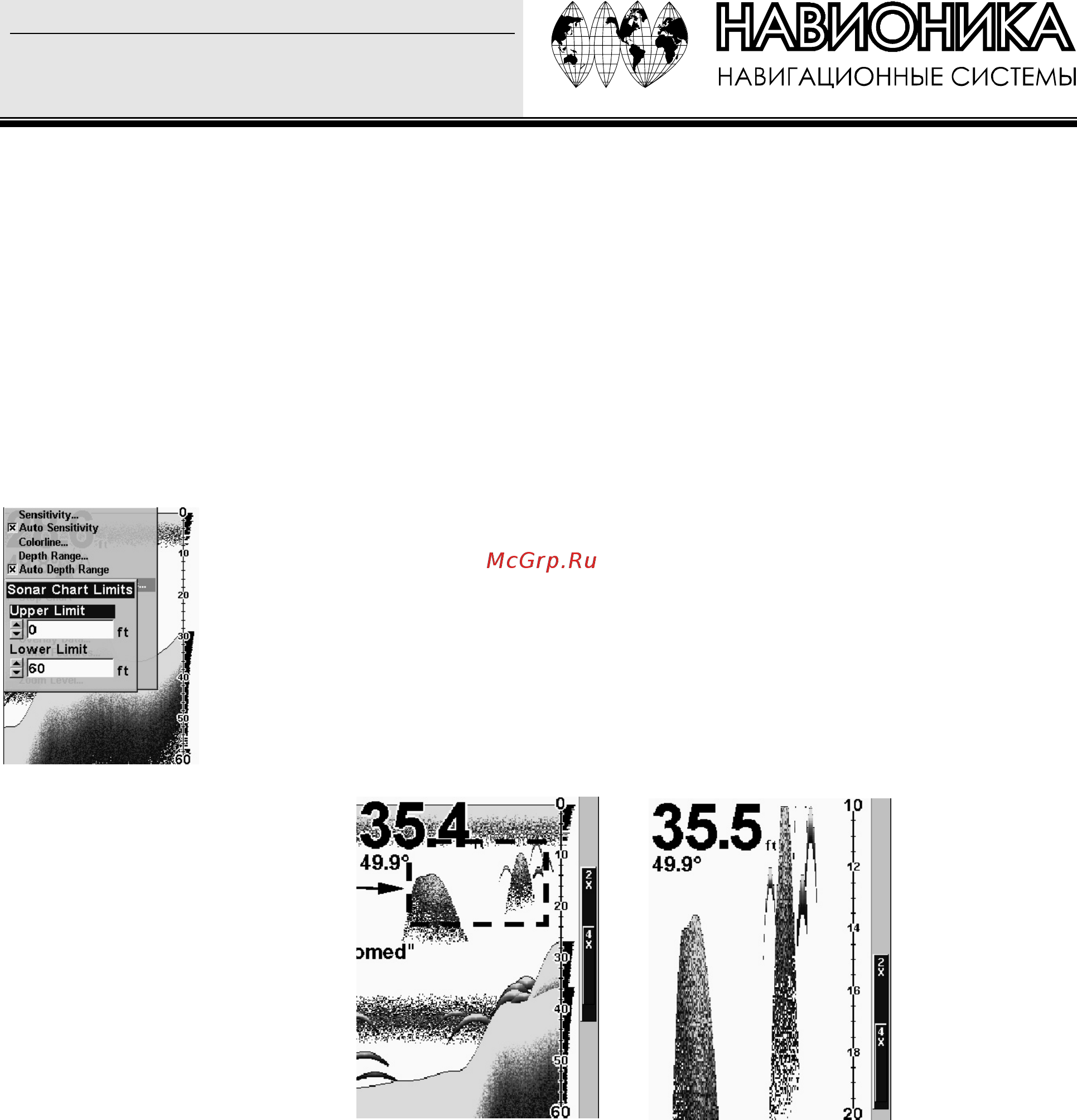

Слева – автоматически заданный диапазон, справа – увеличенное изображение диапазона от 20
до 40 футов.
Чтобы изменить границы диапазона, нужно:
1. На странице эхолота нажмите MENU| ↓ к UPPER and LOWER LIMITS| ENT На экране появится меню для
задания границ. Курсор будет установлен на поле верхней границы
2. Чтобы задать верхнюю границу, нажмите ENT. Стрелками ↓↑ выберите значение. Затем нажмите EXIT
3. Чтобы задать нижнюю границу, нажмите ↓ к LOWER LIMITS| ENT. Стрелками ↓↑ выберите значение.
Затем нажмите EXIT
4. Затем нажмите EXIT| EXIT| EXIT
Чтобы отключить использование диапазона, заданного верхней и нижней границей, нужно:
1. На странице эхолота нажмите MENU| ↓ к AUTO DEPTH RANGE| ENT|EXIT
