Lowrance X52 [19/53] Установка дополнительного датчика скорости
![Lowrance X52 [19/53] Установка дополнительного датчика скорости](/views2/1024449/page19/bg13.png)
Руководство по установке и эксплуатации
X52, X59DF
LOWRANCE
www.lowrance.com
www.navionika.com (044) 554-20-11
19
Установка дополнительного датчика скорости
Все приборы этой серии могут показывать скорость и пройденный путь, но только модели Х59DF
комплектуются датчиком скорости. Если Вы желаете приобрести дополнительный датчик скорости,
воспользуйтесь информацией о том, как заказывать дополнительные аксессуары. В данном разделе
описывается, как установить датчик скорости.
Рекомендуемые инструменты: дрель, сверло 7/8", сверло 1/8" для направляющего отверстия, отвертка.
Материалы: 4 шурупа #8 из нержавеющей стали (длиной 3/4"), высококачественный состав для заделки швов
(под и над водой).
Установите сначала место для датчика скорости на транце, где поток воды самый спокойный. Должно
быть минимум завихрений и пузырьков воздуха. Не устанавливайте датчик скорости за поясом наружной
обшивки, шпангоутами – это нарушит поток воды, поступающий на датчик скорости.
Обычно датчик скорости устанавливается на расстоянии в 1 фут от центра корпуса. Для корректной
работы он должен быть всегда в воде. Убедитесь, что место, которое Вы выбрали для установки, всегда
находится в воде, и на большой скорости, и при глиссировании.
Выбрав место, поместите датчик на транец. Убедитесь, что датчик находится на одном уровне с дном
лодки. Используя датчик как трафарет, поставьте четыре метки на транце. Просверлите направляющие
отверстия диаметром 1/8" в отмеченных местах.
Прикрепите датчик четырьмя стальными шурупами №8. Обработайте винты составом для обработки
швов. Выровняйте датчик по уровню дна. Затяните винты.
Если транец не плоский, заполните пространство между датчиком и транцем составом для обработки
швов. Это нужно, чтобы поток воды был ровным. Проложите кабель к датчику. Если для этого нужно
просверлить в транце отверстие, воспользуйтесь сверлом 5/8".
ПРИМЕЧАНИЕ. Если Вам понадобилось отверстие в транце для кабеля, располагайте его выше
ватерлинии. А затем тщательно замажьте его герметиком.
Подключите датчик к прибору. Датчик скорости готов к использованию.

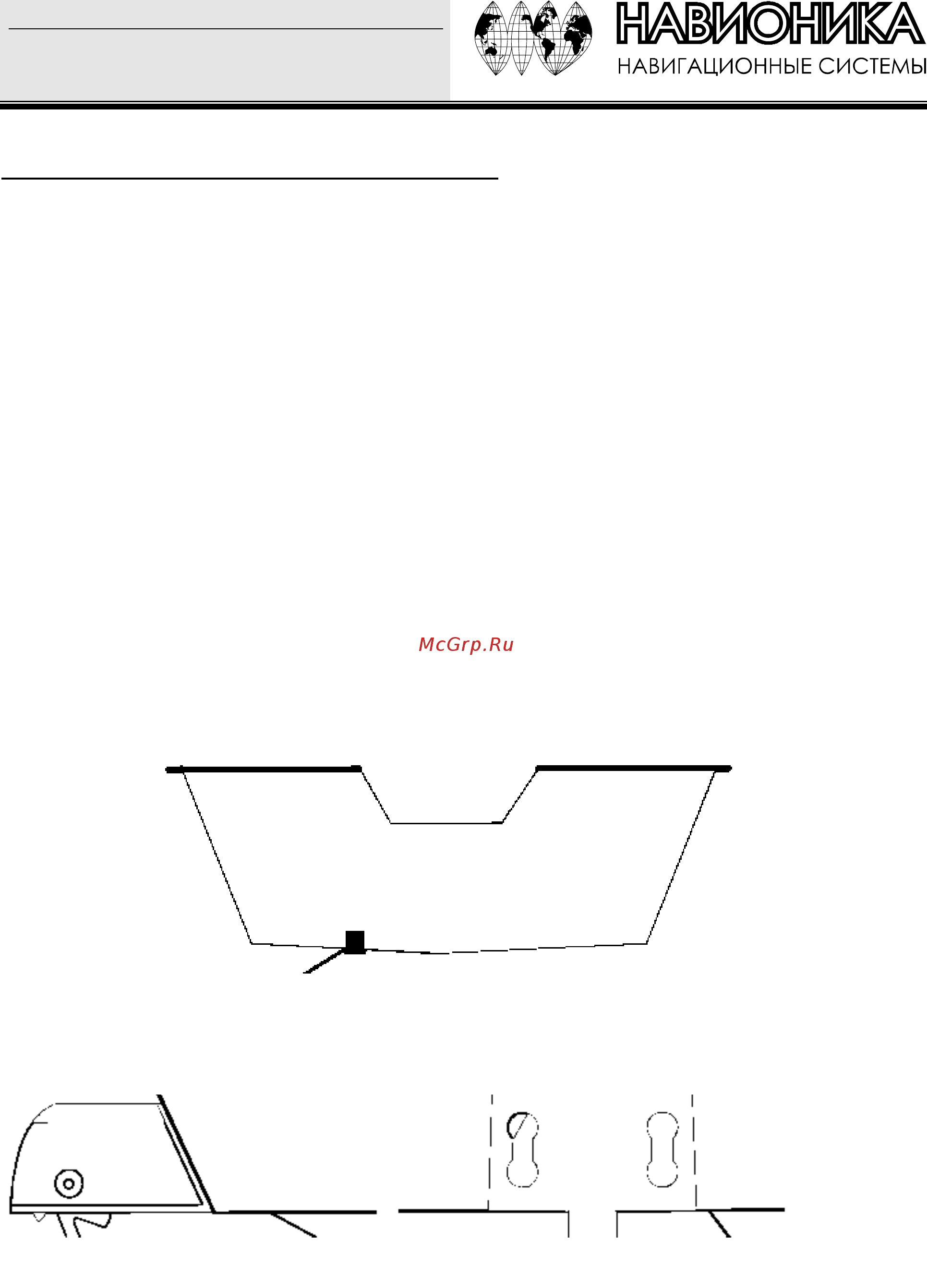

Правильное расположение
ТРАНЕЦ
ДНО
ДНО
Установка датчика скорости (вид сбоку – слева, вид сзади- справа)
