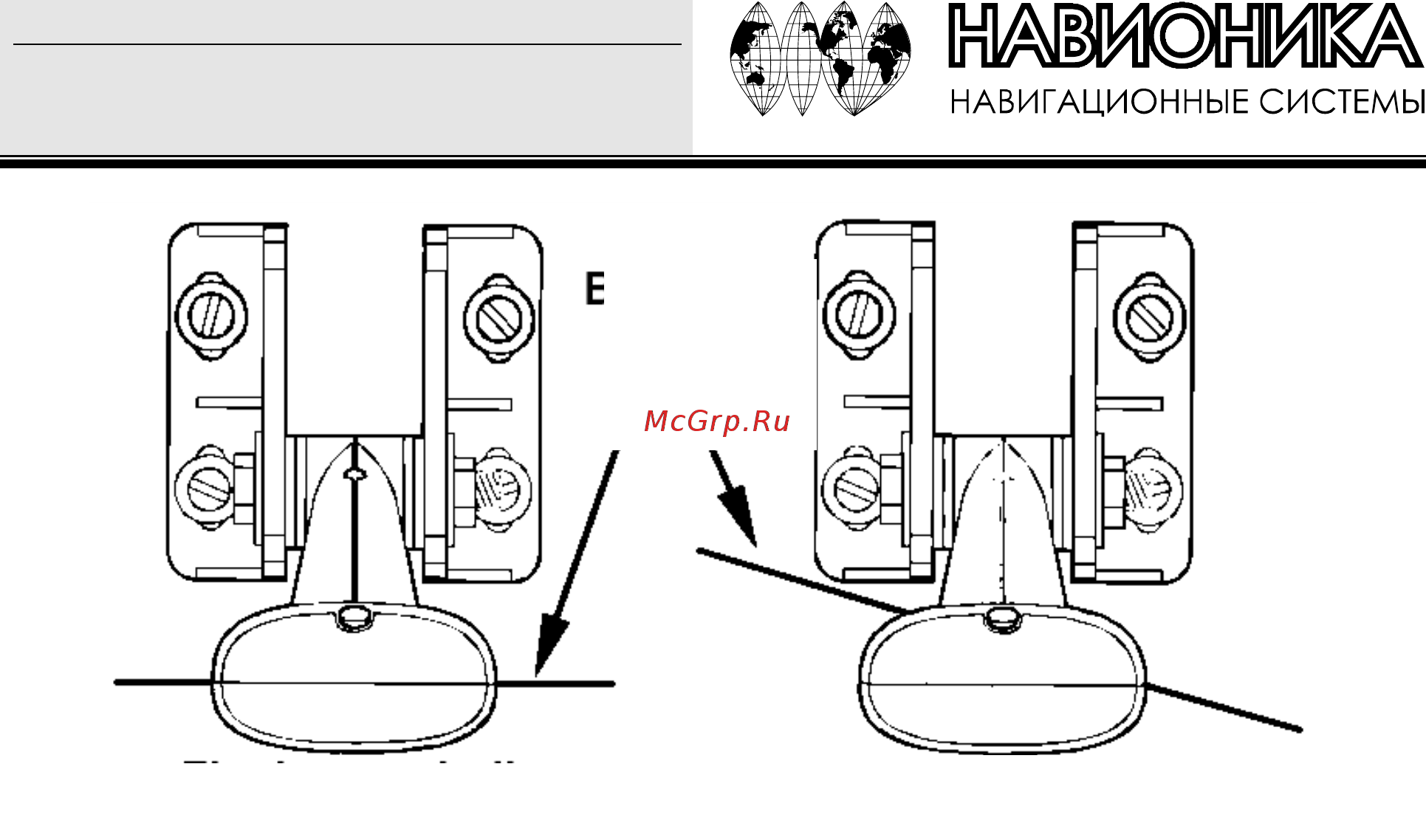

Дно
корпуса
V-образное дно
Плоское дно
ВНИМАНИЕ!
Прижмите кабель датчика к транцу поближе к датчику. Это не даст ему попасть в лодку , если
на большой скорости он будет сбит.
Если Вы хотите просверлить отверстие в транце (для коннектора), то диаметр этого отверстия должен
составлять 5\8”.
ПОМНИТЕ!
Отверстие для кабеля должно располагаться в танце выше ватерлинии. После сборки прибора
загерметизируйте отверстие уплотнителем !
7. Для проверки сделайте пробный проход. Если на большой скорости Вы «теряете» дно или на экране
появляются помехи, попробуйте опустить скобу датчика ниже. Датчик погрузится глубже в воду, ниже
завихрений, который создают помехи. Не допускайте того, чтобы скоба была ниже корпуса!
