Руководство по установке и эксплуатации
X52, X59DF
LOWRANCE
www.lowrance.com
www.navionika.com (044) 554-20-11
11

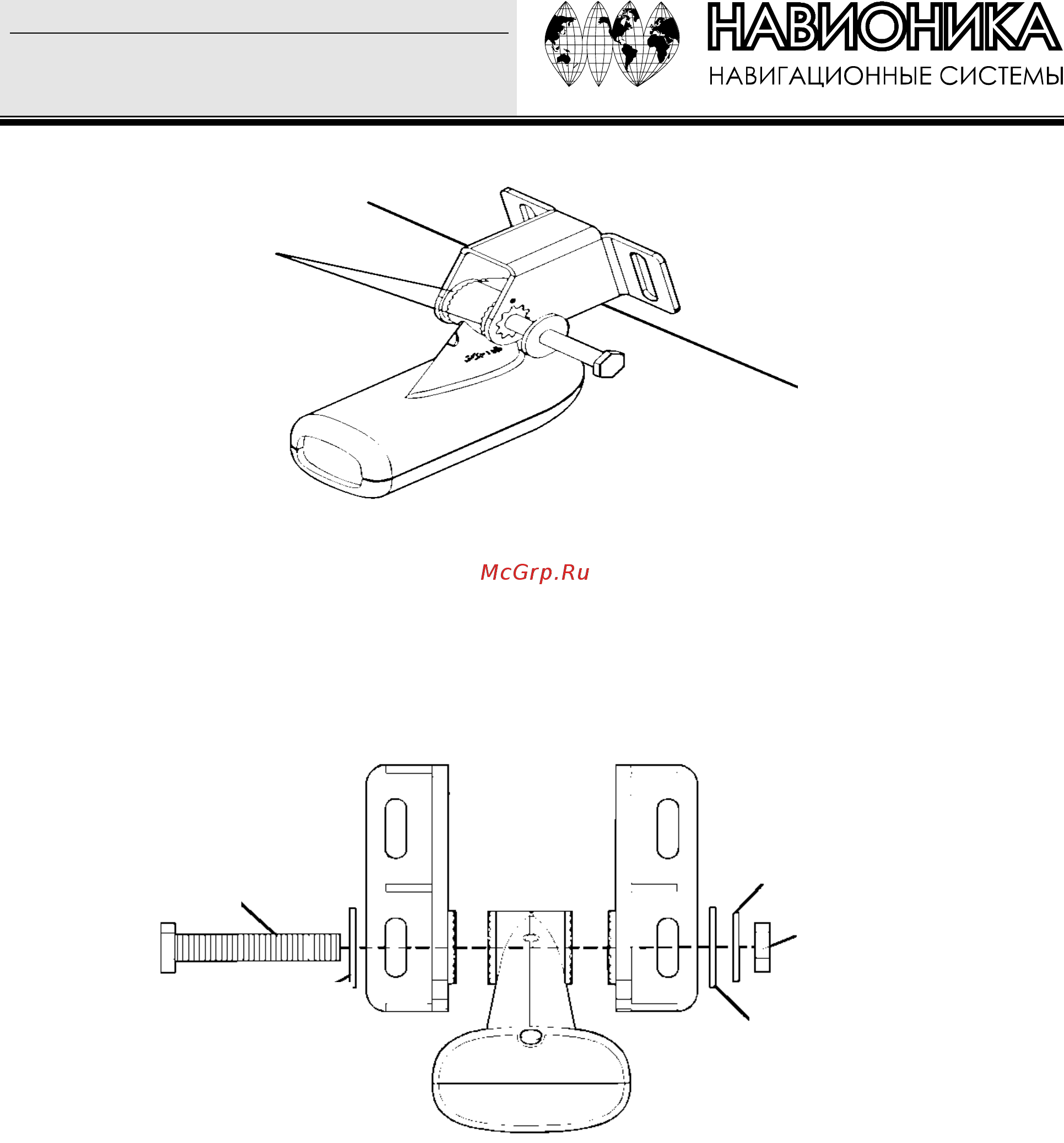

Шестеренки
Вставьте болт и проверьте положение датчика на транце
Б. Скоба из двух частей. Соберите датчик и скобу так, как показано на иллюстрации. На время вставьте болт
через собранный датчик, но не завинчивайте гайку пока. Держите датчик и скобу напротив транца. Посмотрите
со стороны – параллельна ли земле поверхность датчика. Если параллельна, то буква «А» подходит для Вашей
лодки.
Если нет, разберите конструкцию и совместите метку с буквой «В». Соберите датчик и скобу вместе и
установите на транец. Проверьте теперь, параллелен ли датчик земле. Повторяйте пункт 2 (с разными буквами)
до тех пор, пока датчик на транце не будет установлен правильно.
ПЛОСКАЯ ШАЙБА
КОНТРОВОЧНАЯ
ШАЙБА
БОЛТ
ПЛОСКАЯ ШАЙБА
МУФТА
