Руководство по установке и эксплуатации
X52, X59DF
LOWRANCE
www.lowrance.com
www.navionika.com (044) 554-20-11
32
Чтобы настроить чувствительность, нужно сделать следующее:
1. Нажмите MENU | ENT.
2. Возникнет полоска-индикатор чувствительности. Нажатие стрелки вниз приведет к уменьшению
чувствительности, стрелки вверх – к увеличению чувствительности. Когда Вы добьетесь желаемого уровня,
нажмите EXIT. (При достижении минимального или максимального уровня прибор издает звук)

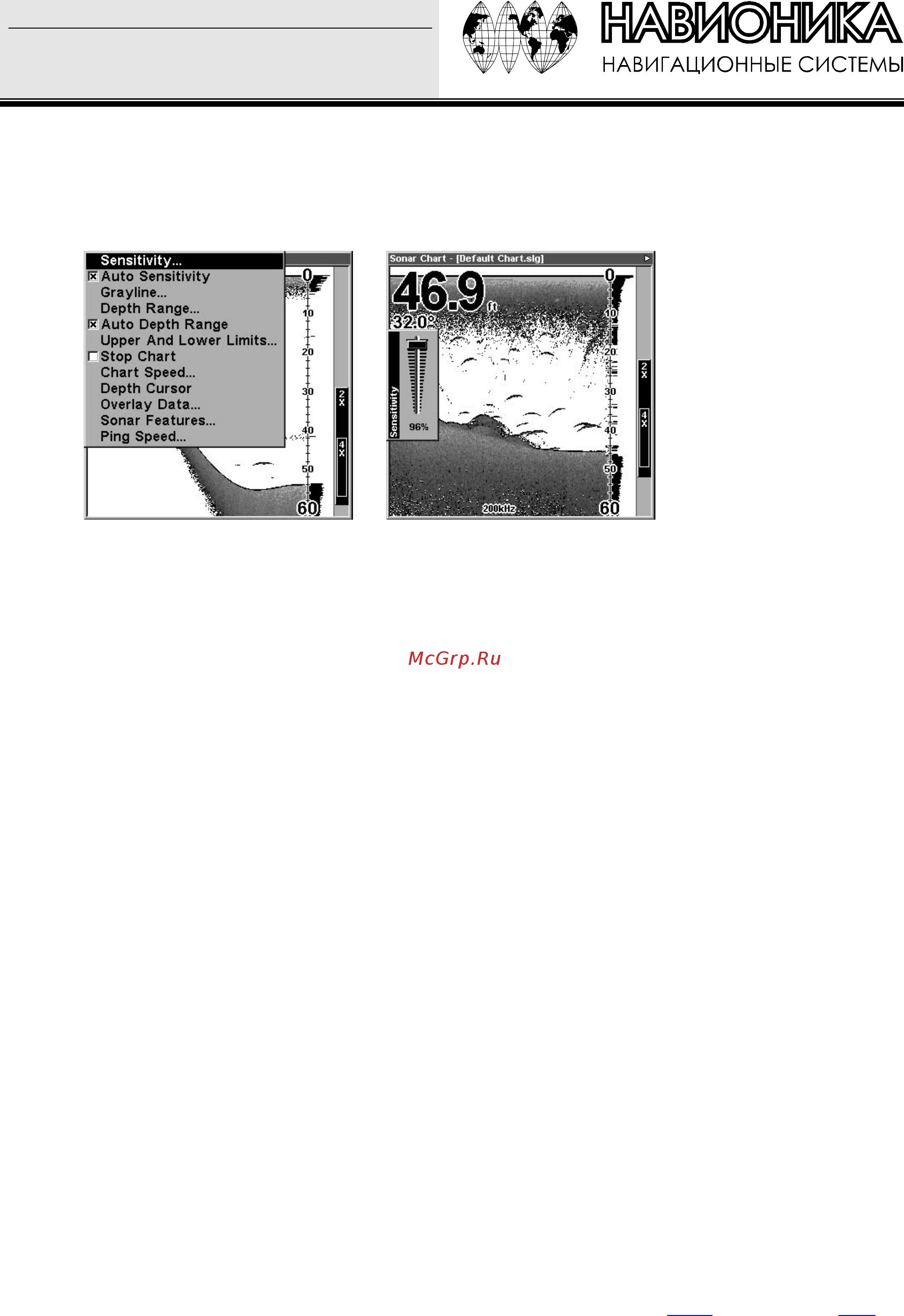

Слева Меню эхолота, выбрана команда настройки чувствительности, Справа полоска-индикатор
чувствительности.
ПРИМЕЧАНИЕ. Если Вы хотите изменять чувствительность в ручном режиме, сначала отключите
автоматический режим (Auto Sensitivity off): находясь на странице эхолота, нажмите MENU | ↓ к
AutoSensitivity | ENT| ↑ к Sensitivity | ENT. Стрелками ↑↓ задайте уровень чувствительности. Когда Вы
добьетесь желаемого уровня, нажмите EXIT.
СОВЕТ. Когда Вы будете осваивать прибор, возможна ситуация, что в результате Ваших
экспериментов с настройками с экрана вообще исчезнет схема. Если это случилось, помните, что всегда можно
перейти к автоматическому режиму и восстановить заводские настройки. Для этого необходимо:
1. Нажмите MENU | MENU | ↓ к System Setup| ENT | ↓ к Reset Options | ENT.
2. Прибор спросит, хотите ли Вы восстановить настройки. Стрелкой ← выберите YES | ENT. Настройки
будут восстановлены, прибор вернется к первоначальным настройкам.
Символы рыбы или полноэкранная схема
Вы обратили внимание, что в разделе «Краткое описание эхолота» мы использовали в примере дуги
рыб при полноэкранном режиме, а не символы рыб Fish I.D.? Объясним, почему.
Функция Fish I.D. – простейший для новичка способ понять сигнал эхолота. Однако, у этой функции
есть ограничения.
Микропроцессор эхолота – мощное средство, но и он может ошибаться. Некоторые объекты, которые
он считает рыбами, могут на самом деле оказаться ветками дерева или черепахой. Чтобы увидеть максимально
подробно, что у Вас под лодкой, мы рекомендуем отключить функцию Fish I.D и научиться интерпретировать
“дуги”.
Fish I.D очень удобна, если Вы находитесь на другом краю лодки или заняты чем-то и не можете
следить за экраном эхолота. Вы включаете Fish I.D и включаете звуковой сигнал предупреждения о наличии
рыбы. И когда под лодкой оказывается крупный экземпляр, Вы услышите об этом.
Fish I.D также полезна, если Вы не хотите видеть детали. Например, однажды рыбак из Сан-Франциско
видел тучи мусора в воде, а дуг рыб не было. Наверх вытянули несколько медуз. При включении функции Fish
I.D косяки медуз были прибором проигнорированы, и на экране четко стали видны промысловые рыбы.
Другие свободно распространяемые справочники и пособия
В разделах руководства подробно обсуждаются Fish I.D, предупреждающие сигналы и другие функции.
Если у Вас или Ваших друзей есть доступ в Интернет, Вы можете больше узнать о том, как интерпретировать
то, что Вы видите на экране своего эхолота. Посетите страницу компании
www. Lowrancesonar.com. В
бесплатно распространяемом руководстве с анимированными иллюстрациями все это подробно описано.
Можно также скачать версию для печати.
