Руководство по установке и эксплуатации
X52, X59DF
LOWRANCE
www.lowrance.com
www.navionika.com (044) 554-20-11
16

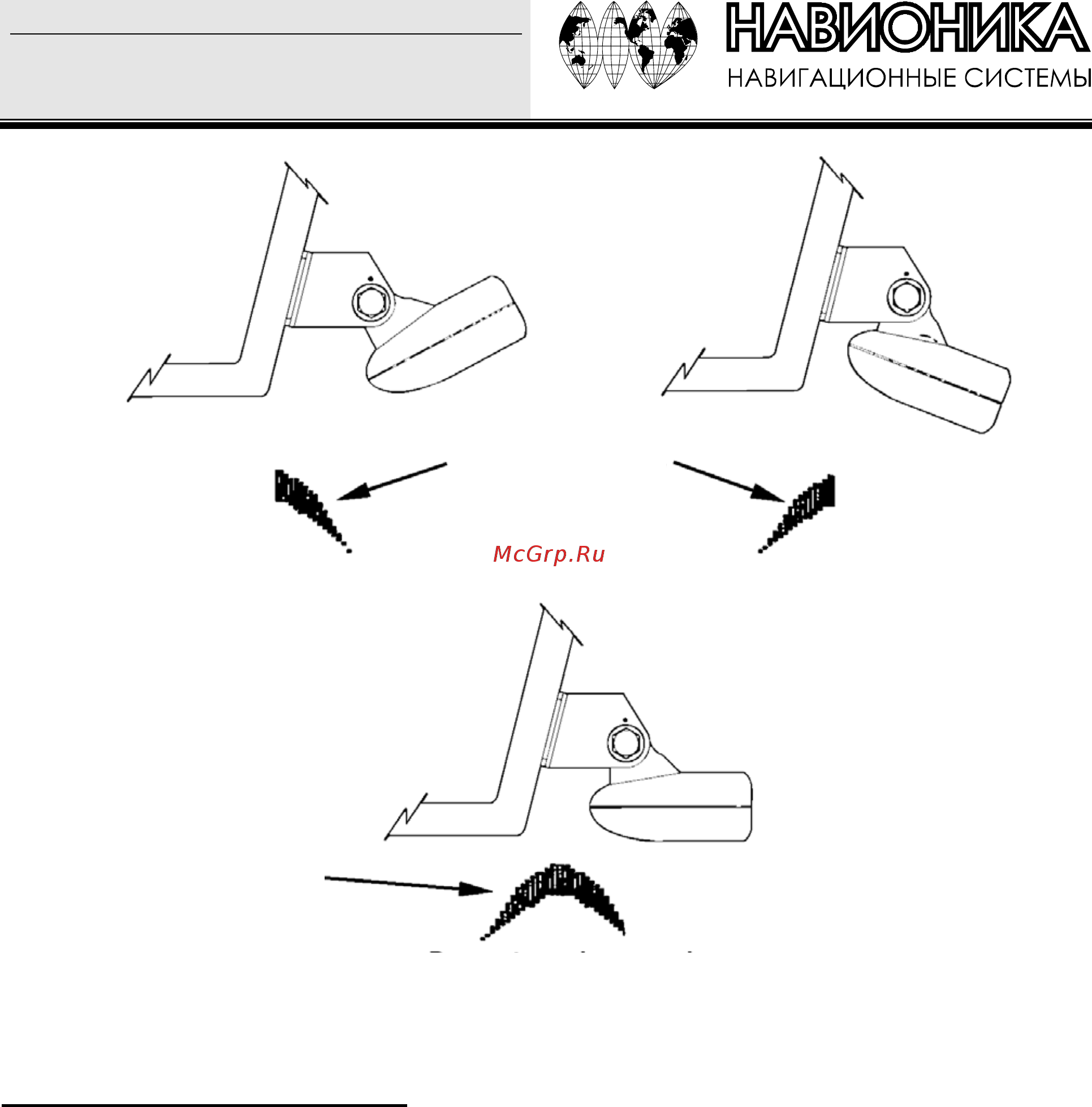

Д
уги
изображаются не
полностью
Датчек слишком направлен
вперед
Датчек слишком направлен
назад
Полная дуга
Угол выбран правильно
Установка «сквозь корпус лодки»
Монтаж датчика на дне корпуса из стекловолокна должен осуществляться только в том месте, где нет
пузырьков воздуха в стекловолокне или нет нескольких слоев из стекловолокна. Сигнал эхолота должен
проходить только через один сплошной слой стекловолокна. Можно установить эхолот на лодке с
многослойным стекловолоконным корпусом с промежутками между слоями, заполненными плавучими
материалами - клееная фанера, пробковая древесина, пена, где в соответствующем месте эти материалы
удалены.
Например, некоторые производители делают слой стекловолокна, затем внутри слой пробки и затем
внешний слой стекловолокна. Нужно удалить внутренний слой стекловолокна и слой пробки, «оголив»
внешний слой стекловолокна. Прямо к нему можно прикрепить на эпоксидную смолу датчик. После высыхания
эпоксидного клея корпус будет водонепроницаемым и структурно прочным. Запомните, сигнал эхолота должен
проходить через один сплошной слой стекловолокна. Пузырьки воздуха в стекловолокне или в эпоксидном
клее могут ослабить сигнал или затушить его.
ПРИМЕЧАНИЕ. Никогда не удаляйте внутренний слой, не узнав, из чего сделана лодка. Это
может привести к тому, что лодка будет протекать. Проконсультируйтесь обязательно с продавцом или
производителем лодки.
