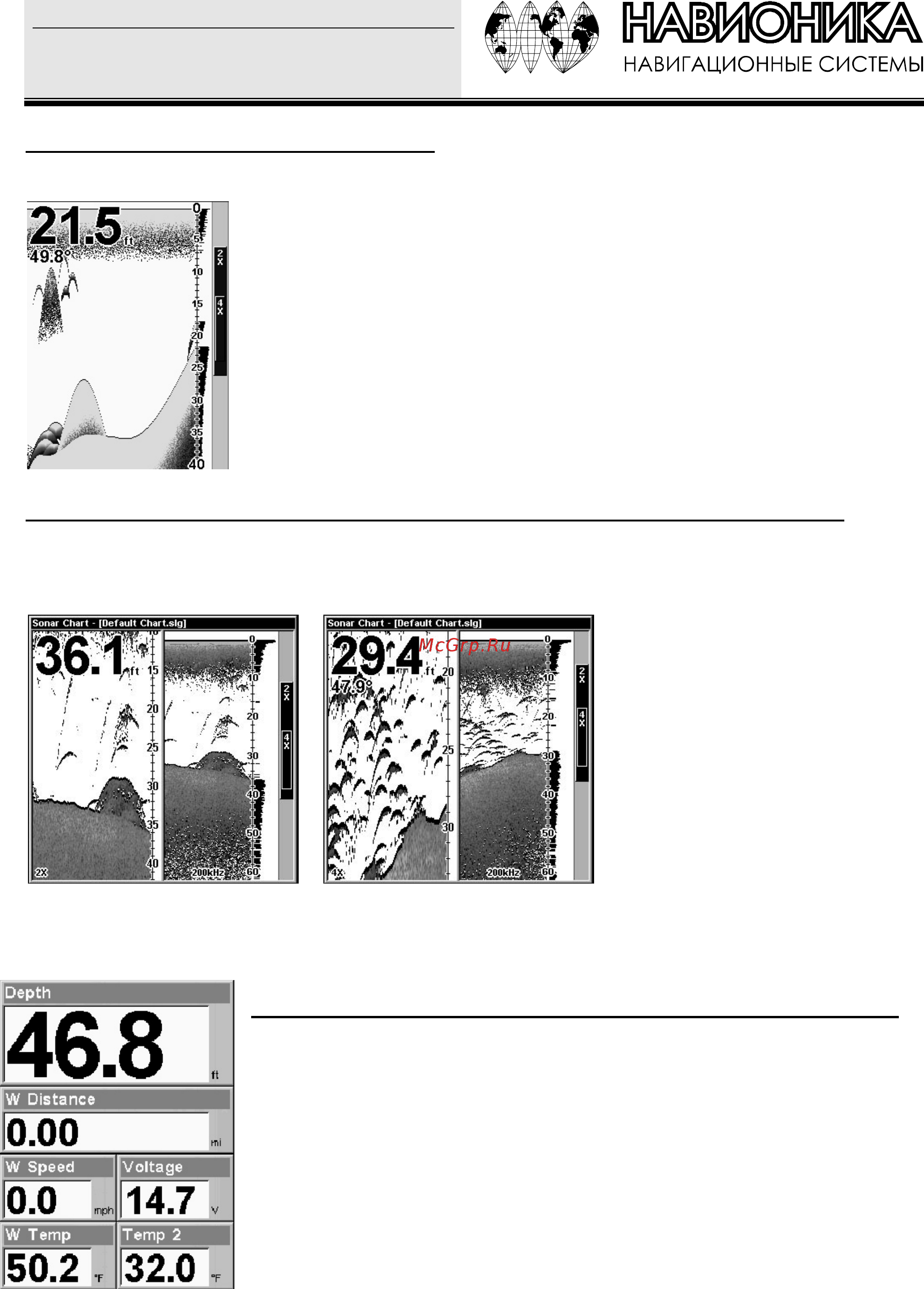

Full Sonar Chart - полноэкранный режим

По умолчанию используется этот режим страница, – он включается при первом включении прибора

или при восстановлении заводских настроек. Сигнал от дна проплывает на экране справа налево. Шкала

глубины с правой стороны экрана позволяет легко определить глубину, на которой

находится рыба, элементы рельефа и прочие объекты. Линия наверху экрана

обозначает поверхность воды. Глубина дна и температура поверхности указывается

в левом верхнем углу экрана (если подключен температурный датчик или

температурный датчик встроен).

Справа высвечивается шкала FasTrack, преобразуя все отраженные сигналы

в короткие горизонтальные линии, дублируя импульсный эхолот.

Полоска масштаба справа показывает область, которая была увеличена

(если масштаб изображения менялся). Подробнее это описано в разделе,

посвященном функции Zoom.

Полноэкранный режим. Параметр Overlay Data установлен так, чтоб

шрифт (для глубины и температуры) был минимальным

Split Zoom Sonar Chart -режим разделения экрана эхолота (с разным масштабом)

В этом режиме подводный мир от поверхности до дна изображается в правой части экрана. Слева

изображается та же картинка, но в увеличенном виде. В нижнем левом углу светится масштаб.

Режим разделения экрана(с разным масштабом). На рисунке слева левая половина экрана – это

двукратное увеличение правой. На рисунке слева левая половина экрана – это четырехкратное

увеличение правой.

Digital Data/Chart - режим «числовые параметры+изображение»

В этом режиме изображение находится в правой части экрана, а слева

находится шесть больших числовых окна со следующими числовыми параметрами:

(WaterDepth - глубина, WaterSpeed - скорость (определяется датчиком скорости),

WaterDistance – пройденный путь (также требует датчика скорости),

SurfaceWaterTemperature, Temperature#2, Temperature#3 (для последних двух

параметров требуются дополнительные температурные датчики))

Режим «числовые параметры+изображение»

Настройка Digital Data/Chart - режима «числовые параметры + изображение»

Настройка этого режима заключается в том, что можно выбрать данные, которые будут показаны на

экране (вместо установленных по умолчанию).
