Sonar Features (параметры эхолота): запускает меню, в котором определяются многие параметры
работы эхолота, включая частоту, режим экрана, уровень шумоподавления, символы для функции FISH ID,
чувствительность, полосу масштабирования, полоску зоны предупреждения, настройку линии поверхности и
пр.
Ping Speed (частота посылаемых импульсов): задает частоту, с которой датчик посылает импульсы
Zoom (масштаб): задает масштаб изображения сигналов на єкране
Меню страниц
С помощью меню страниц Вы сможете переключаться между четырьмя страницами (полноэкранной
страницей эхолота (FULL SONAR CHART), разделенной страницей с разным масштабом (SPLIT ZOOM
SONAR CHART), страницей числовых параметров (DIGITAL DATA), круговой шкале, на которой
показываются все отраженные сигналы с высокой скоростью обновления экрана.(FLASHER)). Каждая страница
представляет собой один из основных режимов работы прибора.
В меню страниц можно попасть, нажав клавишу ENT \PAGES. При нажатой клавише прибор в цикле
переключается между режимами. Чтобы вернуться к предыдущему режиму, держите ENT , пока не появится
нужная страницы снова.

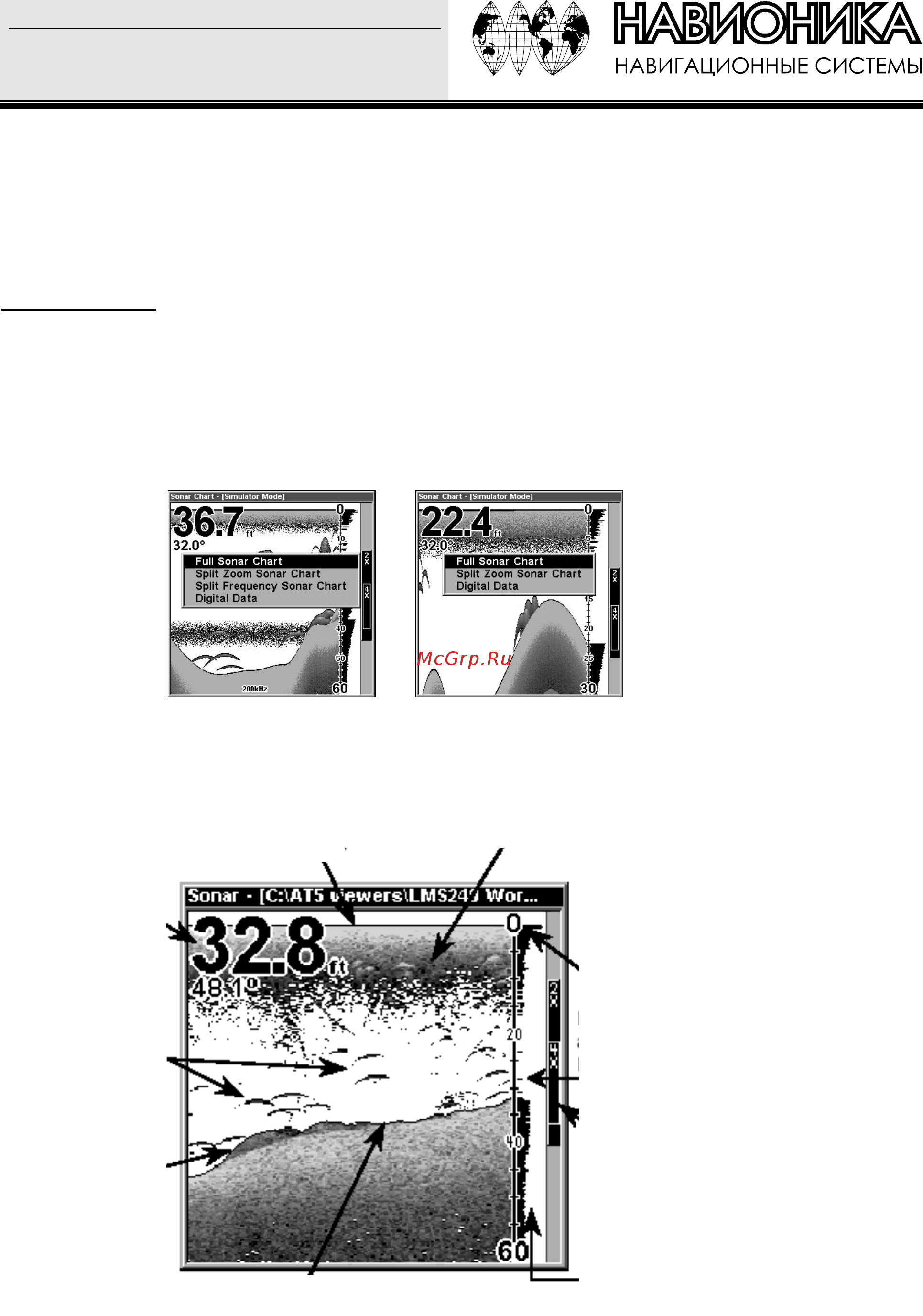

Меню страниц (слева для двухчастотного эхолота, справа для одночастотного)
Основной режим работы эхолота – полноэкранная схема. Это срез водяного столбы, который
находится под лодкой. Изображение движется вдоль экрана, сигналы эхолота показывают рыбу, объекты в
воде, дно.
Глубина и
температура
Поверхность воды
Поверхностный «шум»
Шкала глубины
«Дуги» рыб
Структуры дна
В режиме FasTrack «дуги»
рыб изображаются
горизонтальными
черточками
Полоска
масштаби
р
ования
Схема режима
FasTrack
Сигнал от дна
Полноэкранный режим эхолота.
Слева экран в полноэкранном режиме, справа – в режиме разделенной страницей с разным
