Руководство по установке и эксплуатации
X52, X59DF
LOWRANCE
www.lowrance.com
www.navionika.com (044) 554-20-11
40
FasTrack
Эта функция автоматически преобразует все эхосигналы в короткие горизонтальные линии с правой
стороны экрана. Прибор работает в нормальном режиме, линии обновляются с высокой скоростью в
соответствие с изменением ситуации под лодкой. Это бывает полезно при подледном лове, при ловле с лодки
на якоре. Если лодка не двигается, в обычном режиме эхосигналы отображаются на экране длинными линиями.
FasTrack преобразует схему в вертикальную полоску с горизонтальными рисками. Это удобно при ловле рыбы
в стационарных условиях.
FISH ID - «распознаватель» рыбы
Функция FISH ID объекты, удовлетворяющие некоторым условиям,
отождествляет с рыбами. Микрокомпьютер анализирует все сигналы и
игнорирует помехи от дна, термоклин, прочие нежелательные сигналы. В
большинстве случаев все оставшиеся объекты являются рыбами. Рыбы
изображаются символами, а не реальными очертаниями. Есть несколько типов
символов рыб, разные для рыб разных размеров. Они показывают
относительные размеры объектов. Другими словами, на экране изображается
значок-символ маленькой рыбы, если с точки зрения прибора объект – это
маленькая рыба, значок-символ средней рыбы, если объект больше, и т.д.
Микрокомпьютер – прибор высокой сложности, но он может быть
введен в заблуждение. Он не может различить плавающие объекты (черепахи,
затопленные предметы, пузырьки воздуха, пр.). Тяжелее всего прибору
отличать от рыб отдельные ветки, оторвавшиеся от больших веток.
Могут возникать на экране обозначения рыб там, где рыбы нет;
бывает и наоборот. На иллюстрации видно, как иногда прибор не «видит»
рыбу там, где она есть.
Значит ли это, что FISH ID неверно работает? Нет, FISH ID – всего лишь один из способов
интерпретации сигнала для получения максимума информации о рыбе. Эта и другие функции помогают
увидеть то, что под лодкой.
Чтобы ознакомится с функцией FISH ID, поработайте с прибором, включая и отключая эту функцию.
Чтобы включить режим FISH ID, нужно:

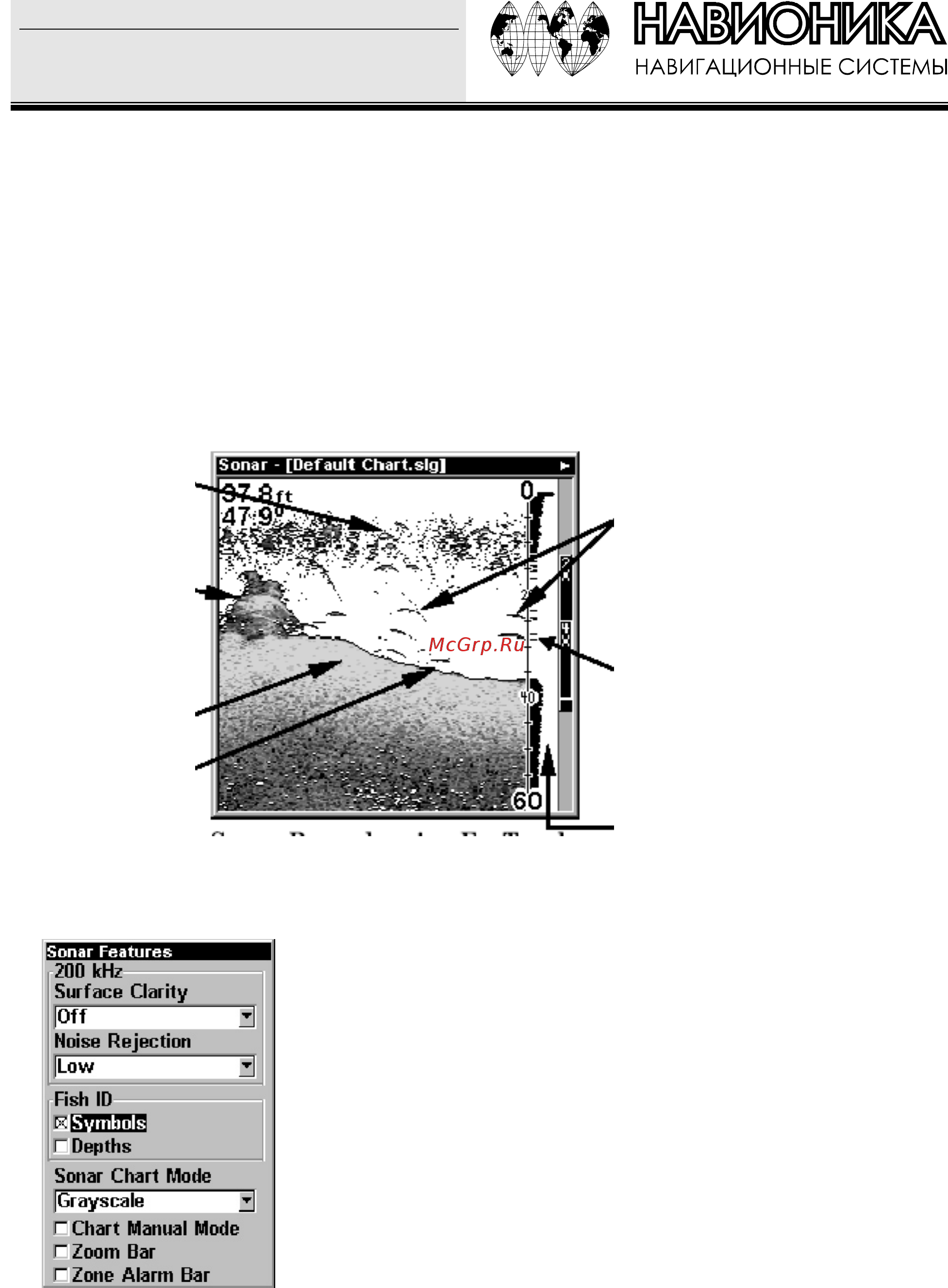

Поверхностный
мусор
Структуры дна
«Серая» линия
Сигнал ото дна
«Дуги» рыб
В режиме FasTrack дуги
рыб изображаются
горизональными
черточками
Схема в режиме
FasTrac
k
1. На странице эхолота нажмите MENU| ↓ к SonarFeatures | ENT
