7 Ввод в эксплуатацию
24 Руководство по монтажу и техобслуживанию ecoTEC plus 0020152389_02
▶ Удаляйте из системы воздух на самом нижнем ради-
аторе, до тех пор, пока из вентиля для выпуска воз-
духа не пойдет вода без пузырьков.
▶ Удаляйте воздух из других радиаторов, пока система
отопления не наполнится полностью водой.
▶ Перекройте все вентили для выпуска воздуха.
▶ Следите за повышающимся давлением наполнения
системы отопления.
▶ Наполняйте систему до тех пор, пока не будет до-
стигнуто требуемое давление наполнения.
▶ Перекройте кран наполнения, сливной кран и кран
холодной воды.
5. Проверьте все подключения и всю систему на при-
сутствие негерметичностей.
6. Для удаления воздуха из системы отопления выбе-
рите тестовую программу P.00.
◁ Изделие не работает, внутренний насос рабо-
тает повторно-кратковременно и по выбору уда-
ляет воздух из отопительного контура или кон-
тура горячей воды. На дисплее отображается
давление наполнения системы отопления.
7. Для надлежащего удаления воздуха, убедитесь, что
давление наполнения системы отопления не падает
ниже минимального давления наполнения.
– Минимальное давление наполнения системы
отопления: 0,08 МПа (0,80 бар)
Указание
Тестовая программа P.00 выполняется
для каждого контура в течение 7,5 минут.
После завершения наполнения давление
наполнения системы отопления должно
как минимум на 0,02 МПа (0,2 бар) превы-
шать противодавление расширительного
бака (ADG) (P
Система
≥ P
ADG
+ 0,02 МПа (0,2
бар)).
8. Если после завершения тестовой программы P.00 в
системе отопления находится слишком много воз-
духа, запустите тестовую программу снова.
9. Проверьте герметичность всех подключений.
7.12 Наполнение системы горячего
водоснабжения и удаление из нее воздуха
Действительность: VUW
1. Откройте запорный вентиль холодной воды на изде-
лии.
2. Наполните систему горячего водоснабжения, открыв
вентили разбора горячей воды и дождавшись, пока
из них не пойдет вода.
◁ Как только вода пойдет из всех вентилей раз-
бора горячей воды, это свидетельствует о том,
что контур горячей воды полностью наполнен и
обезвоздушен.
7.13 Наполнение конденсатного сифона
Опасность!
Опасность отравления из-за утечки отхо-
дящих газов!
Если сифон для конденсата пустой или
недостаточно заполнен, отходящие газы
могут выходить в воздух в помещении.
▶ Перед вводом изделия в эксплуатацию
наполните сифон для конденсата во-
дой.
1

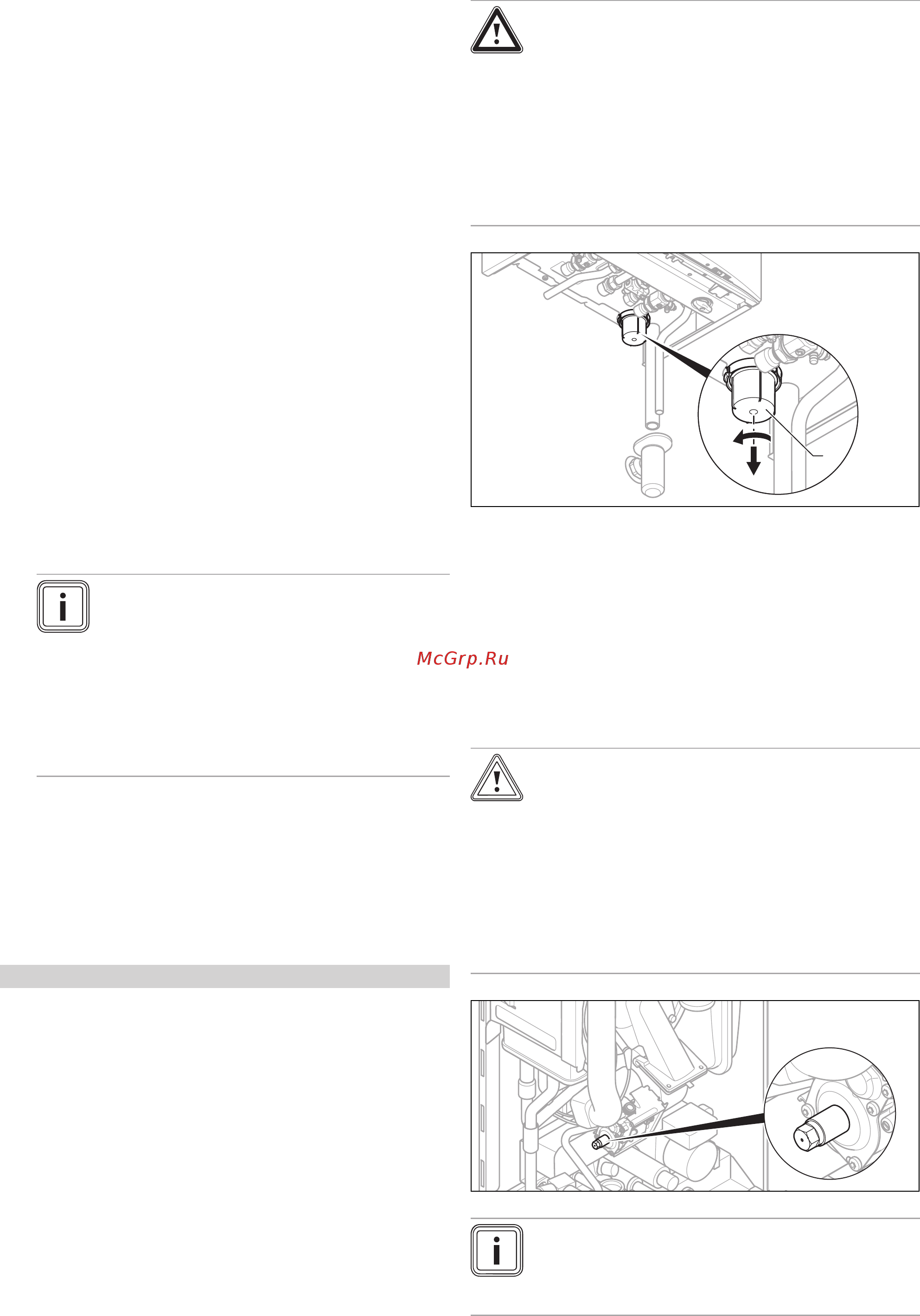

1. Снимите нижнюю часть сифона (1), повернув ниж-
нюю часть против часовой стрелки.
2. Наполните водой нижнюю часть сифона на 10 мм
ниже верхнего края.
3. Снова закрепите нижнюю часть сифона в правиль-
ном положении на сифоне для конденсата.
7.14 Настройка газового тракта
7.14.1 Проверка заводской настройки
Осторожно!
Вероятность материального ущерба в
результате недопустимой настройки!
Изменения на регуляторе давления газа
газовой арматуры могут привести к разру-
шению газовой арматуры.
▶ Ни в коем случае не изменяйте завод-
скую настройку регулятора давления
газа газовой арматуры.
Указание
На некоторых изделиях газовые арматуры
устанавливаются без регулятора давления
газа.
