Ввод в эксплуатацию 7
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 25
Осторожно!
Функциональные нарушения или сокра-
щение срока службы изделия в резуль-
тате неправильной установки группы
газа!
Если исполнение изделия не соответ-
ствует местной группе газа, это приведет к
функциональным нарушениям или необхо-
димости досрочной замены компонентов
изделия.
▶ Перед вводом изделия в эксплуатацию,
сравните данные по группе газа на мар-
кировочной табличке с группой газа,
имеющейся на месте установки.
Обеспечиваемое изделием сгорание топлива проверено
на заводе-изготовителе. Изделие предварительно на-
строено на работу с группой газа, указанной на маркиро-
вочной табличке. В некоторых регионах из-за особенно-
стей газоснабжения требуется наладка на месте.
Условия: Исполнение изделия не соответствует местной группе газа
Для переключения на другой вид газа вам потребуется
комплект переналадки Vaillant, содержащий также необ-
ходимую инструкцию.
▶ Выполните переключение на другой вид газа, как опи-
сано в руководстве по переналадке.
Условия: Исполнение изделия соответствует местной группе газа
▶ Действуйте в соответствии со следующим описанием.

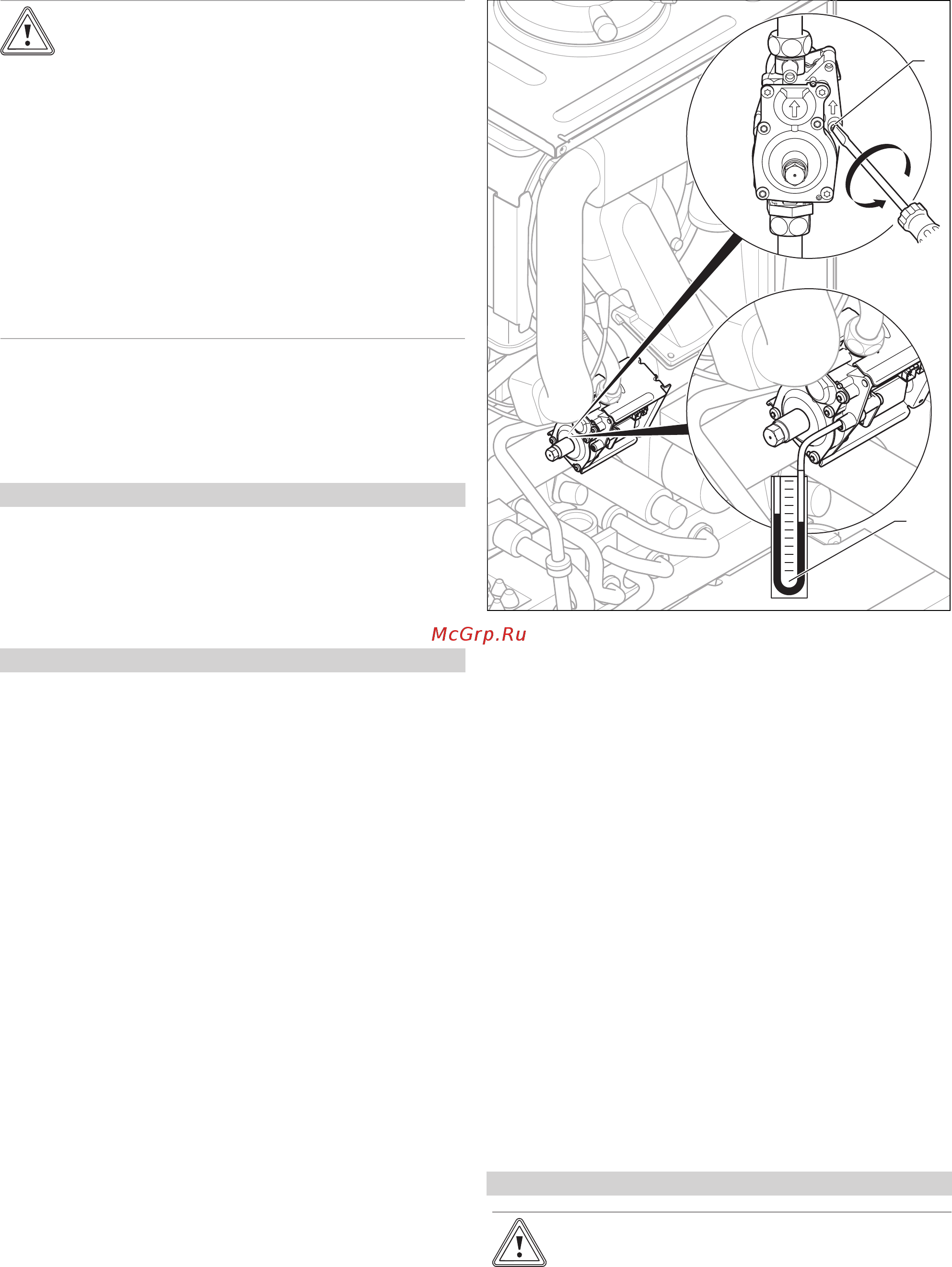

7.14.2 Проверка давления газа на входе
(давления газа)
1. Перекройте газовый запорный кран.
1
2
2. С помощью отвертки открутите уплотнительный
винт измерительного штуцера (1) (нижний винт) на
газовой арматуре.
3. Подключите манометр (2) к измерительному шту-
церу (1).
4. Откройте газовый запорный кран.
5. Введите изделие в эксплуатацию, используя тесто-
вую программу P.01.
6. Измерьте давление газа на входе относительно
атмосферного давления.
– Допустимое давление газа на входе при ра-
боте на природном газе G20: 1,3 … 2,0 кПа
(13,0 … 20,0 мбар)
– Допустимое давление газа на входе при ра-
боте на сжиженном газе G31: 2,5 … 3,5 кПа
(25,0 … 35,0 мбар)
7. Выведите изделие из эксплуатации.
8. Перекройте газовый запорный кран.
9. Снимите манометр.
10. Затяните винт измерительного штуцера (1).
11. Откройте газовый запорный кран.
12. Проверьте измерительный штуцер на герметич-
ность газового тракта.
Условия: Давление газа на входе не в допустимом диапазоне
Осторожно!
Вероятность материального ущерба
и эксплуатационные нарушения из-за
неправильного давления газа на входе!
Если давление газа на входе находится
за пределами допустимого диапазона,
это может вызвать неполадки во время
эксплуатации и повреждениям изделия.
