Осмотр и техобслуживание 9
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 33

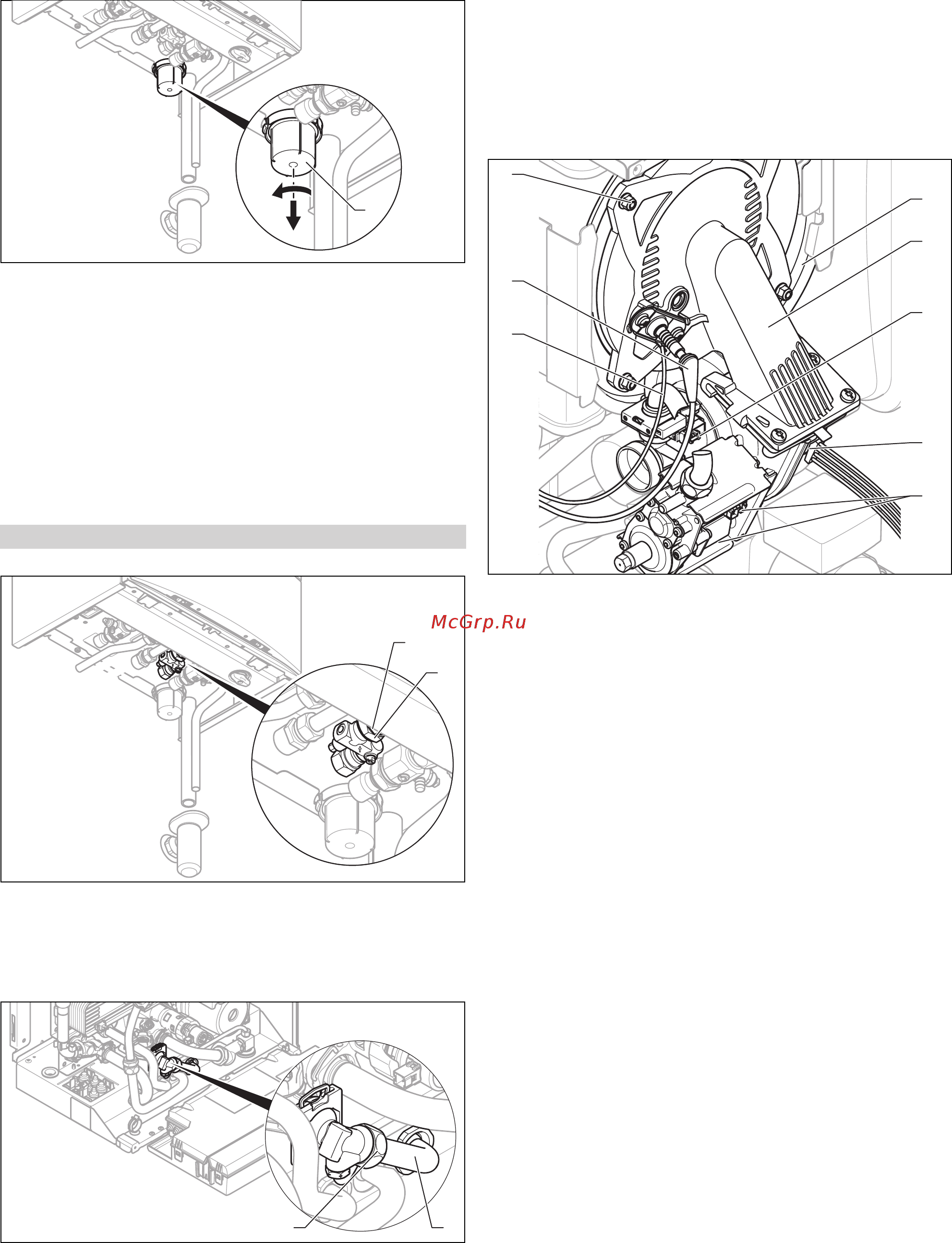

9.8 Очистка сифона для конденсата
1
1. Снимите нижнюю часть сифона (1), повернув ниж-
нюю часть против часовой стрелки.
2. Промойте нижнюю часть сифона водой.
3. Наполните водой нижнюю часть сифона приблизи-
тельно на 10 мм ниже верхнего края.
4. Снова закрепите нижнюю часть сифона на сифоне
для конденсата.
9.9 Очистка сетчатого фильтра на входе
холодной воды
Действительность: VUW
1
2
1. Перекройте запорный вентиль холодной воды.
2. Опорожните изделие со стороны горячей воды.
3. Открутите накидную гайку (2) и контргайку (1) на
корпусе изделия.
2
1
4. Откройте блок электроники в направлении на себя.
5. Свинтите накидную гайку (2).
6. Извлеките трубу (1) из изделия.
7. Промойте сетчатый фильтр струей воды против
направления потока фильтра.
8. Если сетчатый фильтр поврежден или его больше
невозможно прочистить, замените сетчатый фильтр.
9. Снова вставьте трубу.
10. Всегда используйте новые уплотнения и снова затя-
ните накидные гайки и контргайку.
11. Откройте запорный вентиль холодной воды.
9.10 Установка компактного термомодуля
1
2
4
3
5
8
7
6
1. Наденьте компактный термомодуль (2) на теплооб-
менник (1).
2. Затяните четыре новые гайки (8) крест-накрест, до
равномерного прилегания фланца горелки к упор-
ным поверхностям.
– Момент затяжки: 6 Нм
3. Вставьте штекеры (3) - (7) на место.
4. Присоедините газопровод с новой прокладкой. При
этом предотвратите прокручивание газовой трубы.
5. Откройте газовый запорный кран.
6. Убедитесь в отсутствии негерметичностей.
7. Убедитесь в надлежащей посадке уплотнитель-
ного кольца во всасывающей трубе воздуха в седле
уплотнения.
8. Снова вставьте всасывающую трубу воздуха во вса-
сывающий патрубок.
9. Закрепите воздухозаборную трубу фиксирующим
винтом.
10. Проверьте давление газа на входе (давление газа).
(→ страница 25)
9.11 Опорожнение изделия
1. Перекройте сервисные краны изделия.
2. Запустите программу проверки P.06 (среднее поло-
жение приоритетного переключающего клапана).
3. Откройте вентили опорожнения.
4. Убедитесь, что колпачок быстродействующего воз-
духоотводчика на внутреннем насосе открыт, чтобы
из изделия можно было полностью слить воду.
