Вывод из эксплуатации 11
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 39
1. Отключите изделие от электрической сети и при-
мите меры по предотвращению его повторного
включения.
Условия: Замена дисплея или электронной платы
▶ Замените электронную плату или дисплей в соответ-
ствии с прилагаемыми инструкциями по монтажу и
установке.

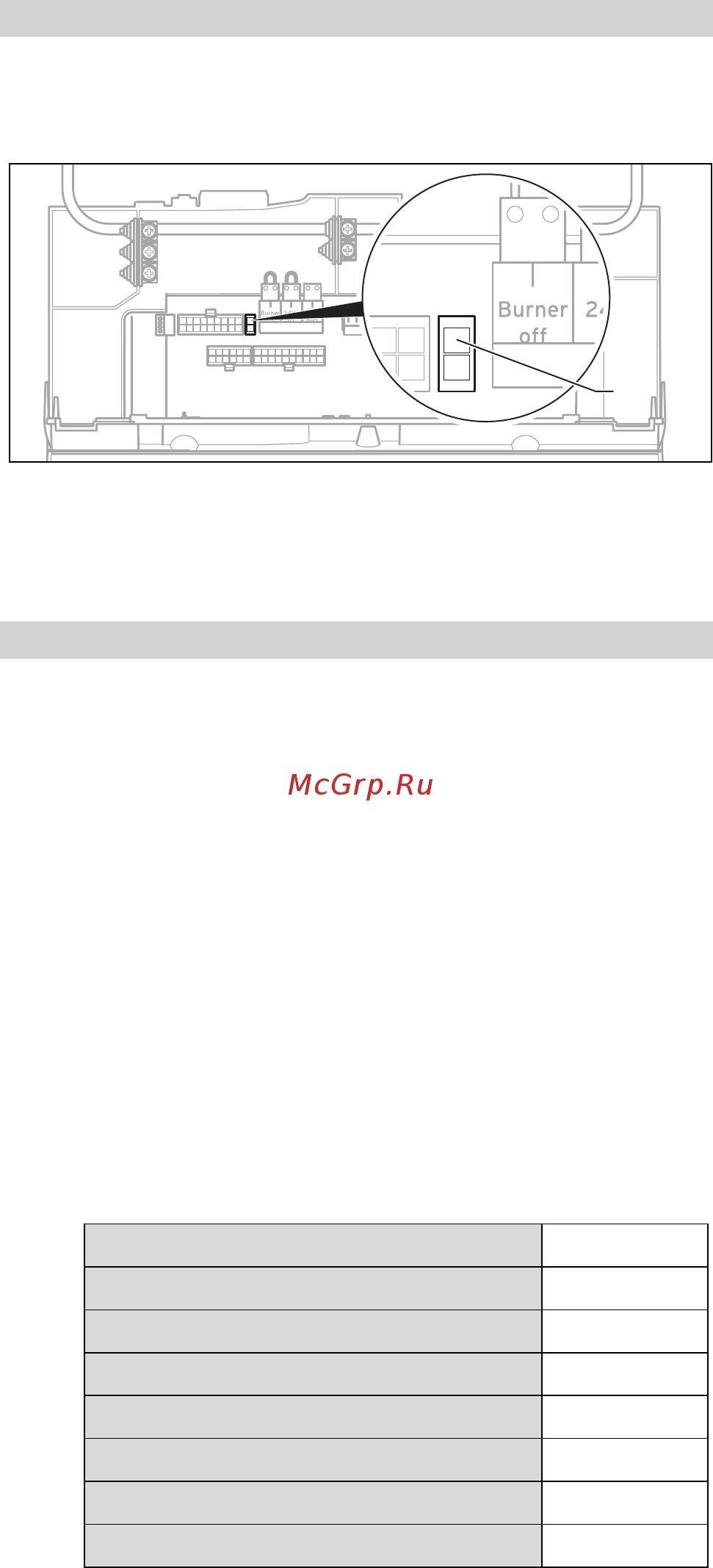

X31
X12
1
▶ Если вы выполняете замену электронной платы, от-
соедините кодирующий резистор (1) на старой элек-
тронной плате и вставьте штекер в новую электрон-
ную плату.
Условия: Одновременная замена печатной платы и дисплея
▶ Отсоедините кодирующий резистор (1) (штекер X24)
на старой печатной плате и вставьте штекер в новую
печатную плату.
◁ При одновременной замене обоих компонентов,
после включения изделие переходит непосред-
ственно в меню для настройки языка. Заводская
настройка - английский.
▶ Выберите требуемый язык.
▶ Подтвердите свою настройку с помощью (OK).
◁ Вы автоматически переходите к настройке кода
аппарата D.093.
▶ В соответствии со следующей таблицей настройте
правильное значение для данного типа изделия.
Код аппарата типов изделия
VU INT IV 166/5-5 28
VU INT IV 246/5-5 18
VU INT IV 306/5-5 11
VU INT IV 346/5-5 13
VU INT IV 386/5-5 15
VUW INT IV 246/5-5 18
VUW INT IV 306/5-5 11
VUW INT IV 346/5-5 13
▶ Подтвердите свою настройку.
◁ Теперь блок электроники настроен на тип изде-
лия, а параметры всех кодов диагностики соот-
ветствуют заводским настройкам.
◁ Происходит самостоятельный перезапуск дис-
плея с помощником запуска.
▶ Выполните характерные для системы настройки.
10.11 Завершение ремонта
▶ Проверьте работоспособность и герметичность
(→ страница 27) изделия.
11 Вывод из эксплуатации
11.1 Вывод изделия из эксплуатации
▶ Выключите изделие.
▶ Отсоедините изделие от электрической сети.
▶ Перекройте газовый запорный кран.
▶ Перекройте запорный вентиль холодной воды.
▶ Опорожните изделие. (→ страница 33)
12 Переработка и утилизация
12.1 Вторичная переработка или утилизация
упаковки и изделия
▶ Отправьте картонную упаковку в приемный пункт ма-
кулатуры.
▶ Утилизируйте пластмассовые части упаковки и на-
полнительные материалы через систему вторичной
переработки пластмасс.
Изделие, как и все принадлежности, расходные детали и
неисправные компоненты не относятся к бытовым отхо-
дам.
▶ Проследите, чтобы изделие, и, при наличии, принад-
лежности, расходные детали и неисправные компо-
ненты были отправлены на надлежащую утилизацию.
▶ Соблюдайте действующие предписания.
13 Клиентская служба завода
13.1 Сервисная служба
Бесплатная информационная телефонная линия по
Украине
8 800 50 142 60
Бесплатная информационная телефонная линия по
Украине
8 800 50 142 60
Актуальную информацию по организациям, осуществля-
ющим гарантийное и сервисное обслуживание продукции
Vaillant, Вы можете получить по телефону "горячей ли-
нии" и по телефону представительства фирмы Vaillant,
указанным на обратной стороне обложки инструкции.
Смотрите также информацию на Интернет-сайте.
