10 Устранение неполадок
38 Руководство по монтажу и техобслуживанию ecoTEC plus 0020152389_02
1
2
3

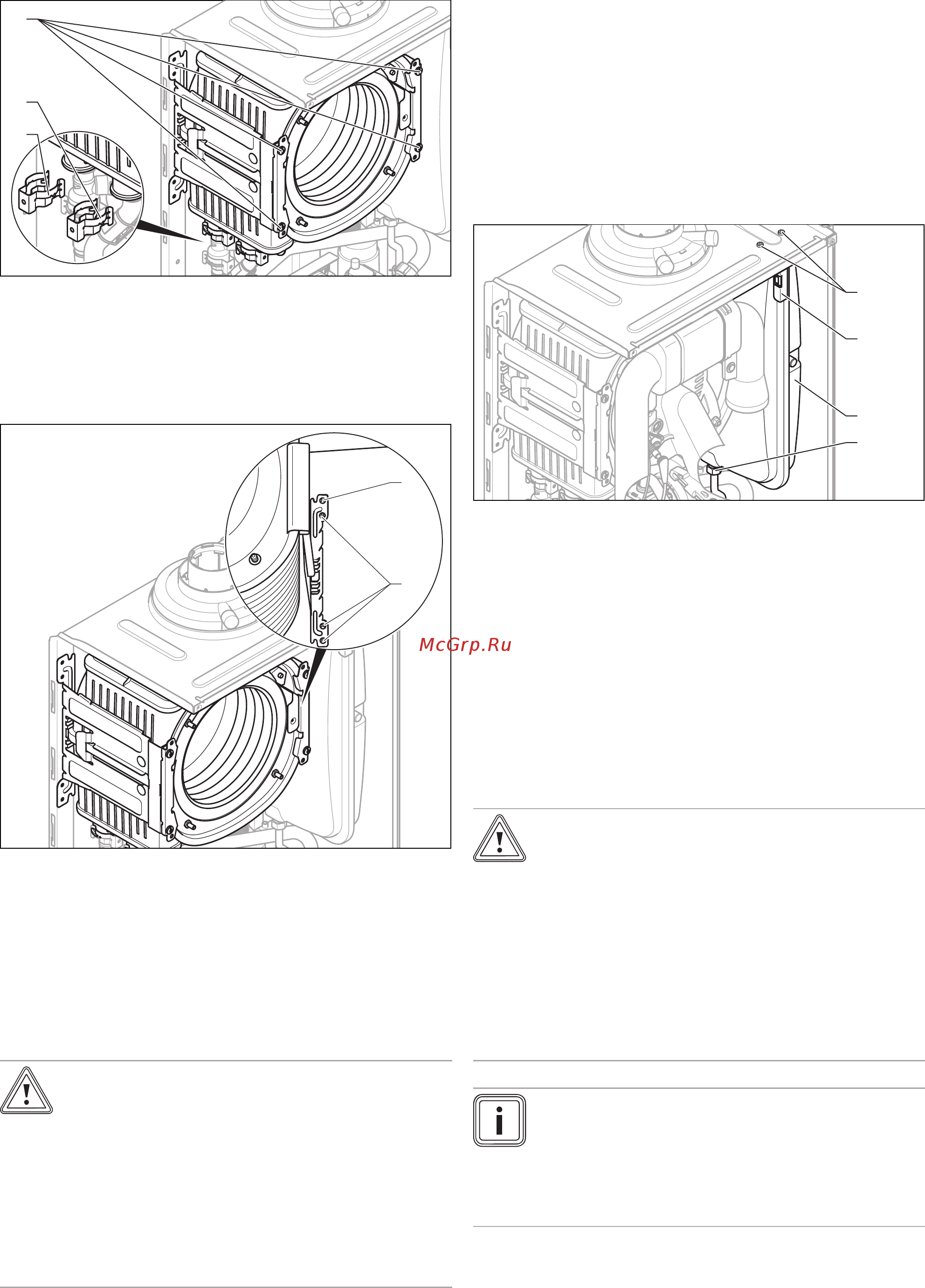

4. Отсоедините зажимы (2) и (3) от штуцеров подаю-
щей и обратной линий.
5. Отсоедините штуцер подающей линии.
6. Отсоедините штуцер обратной линии.
7. Выкрутите по два винта (1) из обоих держателей.
1
2
8. Выкрутите три нижних винта (2) в задней части дер-
жателя.
9. Отведите держатель в сторону через крайний верх-
ний винт (1).
10. Потяните теплообменник вниз и вправо и вытяните
его из изделия.
11. Смонтируйте новый теплообменник в обратной по-
следовательности.
Осторожно!
Опасность отравления из-за утечки отхо-
дящих газов!
Консистентные смазки на основе мине-
ральных масел могут повредить уплотне-
ния.
▶ Для облегчения монтажа вместо
смазки используйте только воду или
обычное жидкое мыло.
12. Замените прокладки.
13. Вставьте штуцеры подающей и обратной линий в
теплообменник до упора.
14. Следите за правильностью установки зажимов на
штуцерах подающей и обратной линий.
15. Установите компактный термомодуль.
(→ страница 33)
16. Наполните изделие и, при необходимости, систему
отопления (→ страница 23) и удалите из них воздух.
10.10.6 Замена расширительного бака
1. Опорожните изделие. (→ страница 33)
1
2
3
4
2. Ослабьте резьбовое соединение (4) .
3. Выньте оба винта (1) крепежной пластины (2).
4. Снимите крепежную пластину (2).
5. Вытяните расширительный бак (3) вперед.
6. Вставьте в изделие новый расширительный бак.
7. Прикрутите новый расширительный бак к штуцеру
для воды. При этом установите новую прокладку.
8. Прикрутите крепежную пластину винтами (1).
9. Наполните изделие, и, при необходимости, систему
отопления (→ страница 23) и удалите из них воздух.
10.10.7 Замена электронной платы и/или дисплея
Осторожно!
Вероятность материального ущерба в
результате ненадлежащего ремонта!
Использование несоответствующего за-
пасного дисплея может причинить повре-
ждение блока электроники.
▶ Перед заменой проверьте соответ-
ствие запасного дисплея.
▶ Ни в коем случае не используйте для
замены другой запасной дисплей.
Указание
При замене только одного компонента настро-
енные параметры принимаются автоматиче-
ски. Новый компонент при включении изделия
принимает настроенные ранее параметры от
не замененного компонента.
