Адаптация к системе отопления 8
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 29
Указанные значения соответствуют среднему времени
эксплуатации один год.
Если вместо числового значения ввести символ "–",
функция Индик. ТО не активна.
Указание
По истечению настроенной наработки межсер-
висный интервал можно настроить заново.
8.8 Настройка производительности 2-
ступенчатого насоса
Изделие оснащено 2‑ступенчатым насосом. Вы можете
отрегулировать производительность насоса в соответ-
ствии с потребностями системы отопления.
Значе-
ние на-
стройки
Режим работы насоса
0 Режим горелки, ступень 2,
Предварительный пуск / выбег насоса, ступень 1
1 Режим отопления и предварительный пуск / вы-
бег насоса, ступень 1
Режим ГВС, ступень 2
2 Режим отопления автоматический,
Предварительный пуск / выбег насоса, ступень 1,
Режим ГВС, ступень 2
3 Ступень 2
4 Режим отопления автоматический
Предварительный пуск / выбег насоса, ступень 1
Режим ГВС, ступень 1
▶ При необходимости измените настройку числа обо-
ротов насоса (в соответствии с режимом работы) в
пункте диагностики D.019.

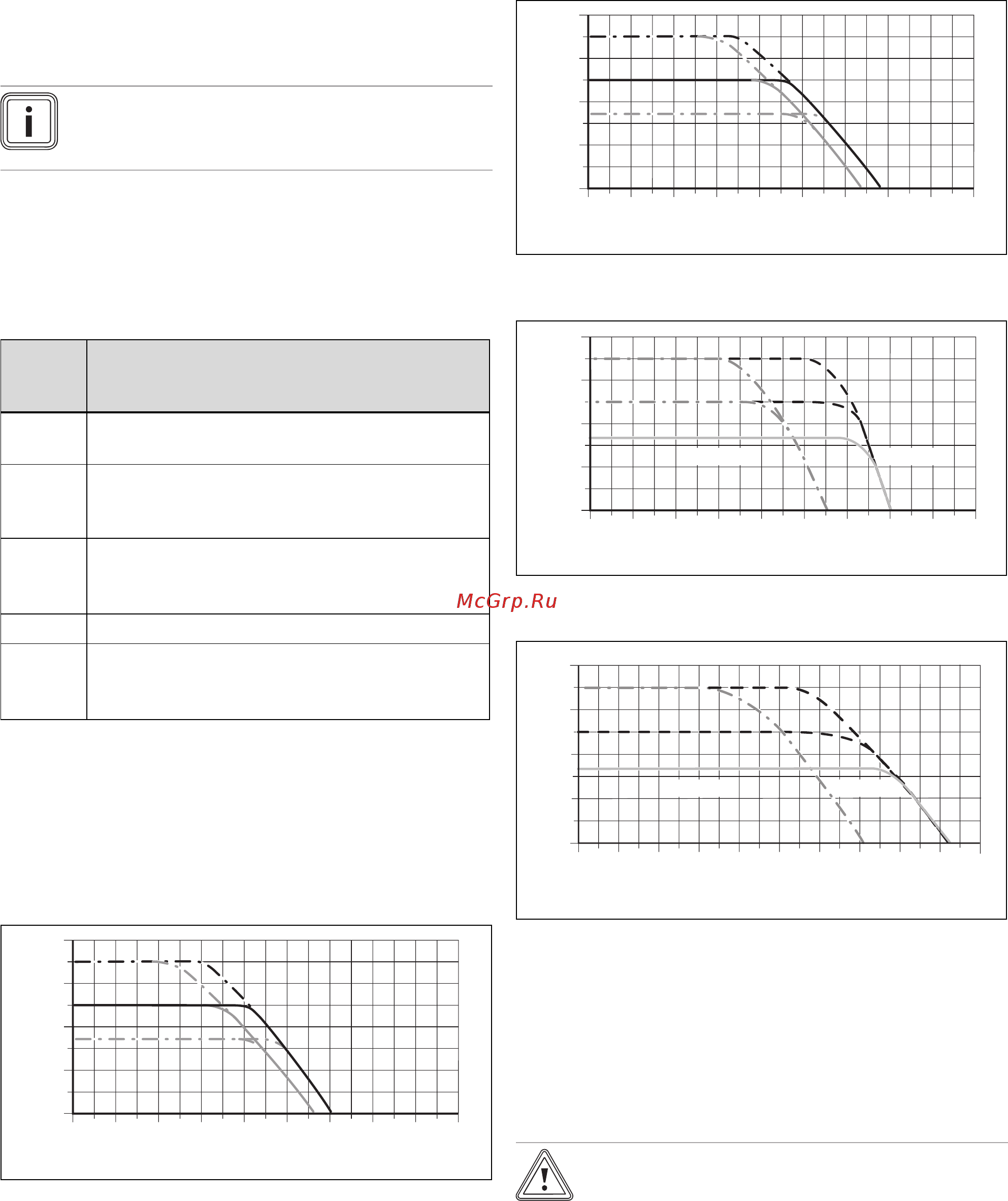

8.8.1 Остаточный напор 2-ступенчатого насоса
8.8.1.1 Характеристика насоса VU 166, VU/VUW
246
400
300
200
100
0
0 200 400 600 800 1000 1200 1600
Остаточный напор
[
мбар
]
Производительность
[
л/ч
]
1800
1400
Ступень 2
Ступень 1
8.8.1.2 Характеристика насоса VU/VUW 306
400
300
200
100
0
0 200 400 600 800 1000 1200 1600
Остаточный напор
[
мбар
]
Производительность
[
л/ч
]
1800
1400
Ступень 2
Ступень 1
8.8.1.3 Характеристика насоса VU/VUW 346
400
300
200
100
0
0 200 400 600 800 1000 1200 1600
Остаточный напор
[
мбар
]
Производительность
[
л/ч
]
1800
1400
Ступень 2Ступень 1
8.8.1.4 Характеристика насоса VU 386
400
300
200
100
0
0 200 400 600 800 1000 1200 1600
Остаточный напор
[мбар]
Подаваемое количество
[
л/ч
]
1800
1400
2-я ступень1-я ступень
2000
8.9 Регулировка перепускного клапана
Давление регулируется в диапазоне 0,017 - 0,035 MПa
(170 - 350 мбар). Заводская регулировка соответствует
примерно 0,025 MПa (250 мбар) (среднее положение). За
один оборот регулировочного винта давление изменя-
ется примерно на 0,001 MПa (10 мбар). При вращении по
часовой стрелке оно растет, а против часовой - падает.
Осторожно!
Вероятность материального ущерба в
результате неправильной настройки вы-
сокопроизводительного насоса
Если давление повышается посредством
перепускного клапана (вращение вправо),
то при настроенной производительности
насоса с показателем менее 100% эксплу-
атация может сопровождаться ошибками в
работе.
▶ В этом случае с помощью пункта
диагностики D.014 установите для
