9 Осмотр и техобслуживание
30 Руководство по монтажу и техобслуживанию ecoTEC plus 0020152389_02
производительности насоса значение
5 = 100%.
▶ Демонтируйте переднюю облицовку. (→ страница 12)

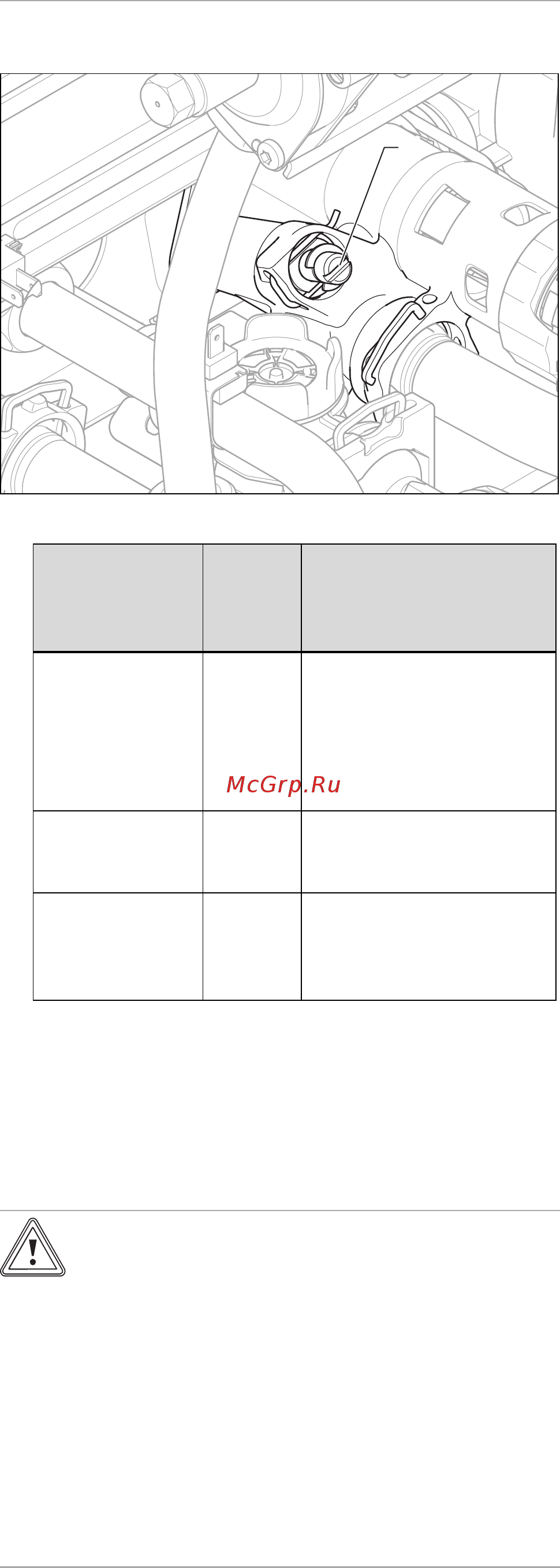

1
▶ Отрегулируйте давление регулировочным винтом (1).
Положение ре-
гулировочного
винта
Дав-
ление
в MПa
(мбар)
Примечание / примене-
ние
Правый упор
(поворот до
упора вниз)
0,035
(350)
Если радиаторы при за-
водской настройке недо-
статочно нагреваются. В
этом случае нужно уста-
новить насос на макс. сту-
пень.
Среднее поло-
жение (5 оборо-
тов влево)
0,025
(250)
Заводские настройки
Из среднего по-
ложения еще
5 оборотов
влево
0,017
(170)
При возникновении шумов
в радиаторах или радиа-
торных клапанах
▶ Смонтируйте переднюю облицовку. (→ страница 12)
8.10 Регулировка подогрева питьевой воды с
использованием солнечной энергии
Изделие может подогревать питьевую воду с использо-
ванием солнечной энергии.
Осторожно!
Риск материального ущерба из-за выте-
кающей горячей воды!
Если температура на входном штуцере хо-
лодной воды у изделия и, соответственно,
на выходном штуцере горячей воды у ге-
лиосистемы превысит 70°C, это может
привести к повреждению и разгермети-
зации деталей изделия.
▶ Убедитесь, что температура на вход-
ном штуцере холодной воды у изделия
не превышает 70°C.
▶ Для активации подогрева питьевой воды с использо-
ванием солнечной энергии выберите D.58 = 3.
◁ Минимально устанавливаемая заданная темпе-
ратура ограничивается величиной 60 °C, чтобы
обеспечить защиту от легионелл.
▶ Для обеспечения защиты от ожогов и минимизации
колебаний температуры горячей воды на выходе
установите между изделием и точкой отбора термо-
статический смесительный клапан.
8.11 Передача изделия эксплуатирующей
стороне
1. После завершения установки наклейте прилагаемую
наклейку 835593 на языке пользователя на перед-
нюю сторону изделия.
2. Объясните эксплуатирующей стороне расположение
и принцип работы защитных устройств.
3. Объясните эксплуатирующей стороне порядок обра-
щения с изделием. Ответьте на ее вопросы. В осо-
бенности обратите внимание эксплуатирующей сто-
роны на указания по технике безопасности, которые
она должна соблюдать.
4. Объясните эксплуатирующей стороне о необходи-
мости технического обслуживания изделия с указан-
ной периодичностью.
5. Передайте эксплуатирующей стороне на хранение
все руководства и документацию на изделие.
6. Объясните эксплуатирующей стороне предпринятые
меры по обеспечению подачи воздуха на горение
и отвода отходящих газов и укажите, что ей запре-
щено вносить в конструкцию какие-либо изменения.
9 Осмотр и техобслуживание
▶ Выполните все работы по осмотру и техническому
обслуживанию в последовательности, указанной в
таблице Обзор работ по осмотру и техническому об-
служиванию.
Работы по осмотру и техническому обслуживанию –
обзор (→ страница 46)
9.1 Соблюдение периодичности осмотра и
техобслуживания
Надлежащий регулярный осмотр (1 раз в год) и техоб-
служивание (в зависимости от результата осмотра, но
не реже, чем один раз в 2 года), а также - применение
исключительно оригинальных запасных частей имеют
решающее значение для обеспечения бесперебойной
работы и длительного срока службы изделия.
Мы рекомендуем вам заключить договор на осмотр или
техническое обслуживание.
Осмотр
Осмотр используется для определения фактического
состояния изделия и его сравнения с требуемым состо-
янием. Эти работы выполняются путем измерения, про-
верки и наблюдения.
Техническое обслуживание
Техобслуживание необходимо для устранения возмож-
ных отклонений фактического состояния от требуемого
состояния. Эти работы обычно выполняются обычно пу-
тем очистки, настройки, и, при необходимости - замены
отдельных компонентов, подлежащих износу.
