9 Осмотр и техобслуживание
32 Руководство по монтажу и техобслуживанию ecoTEC plus 0020152389_02
1
2
4
3

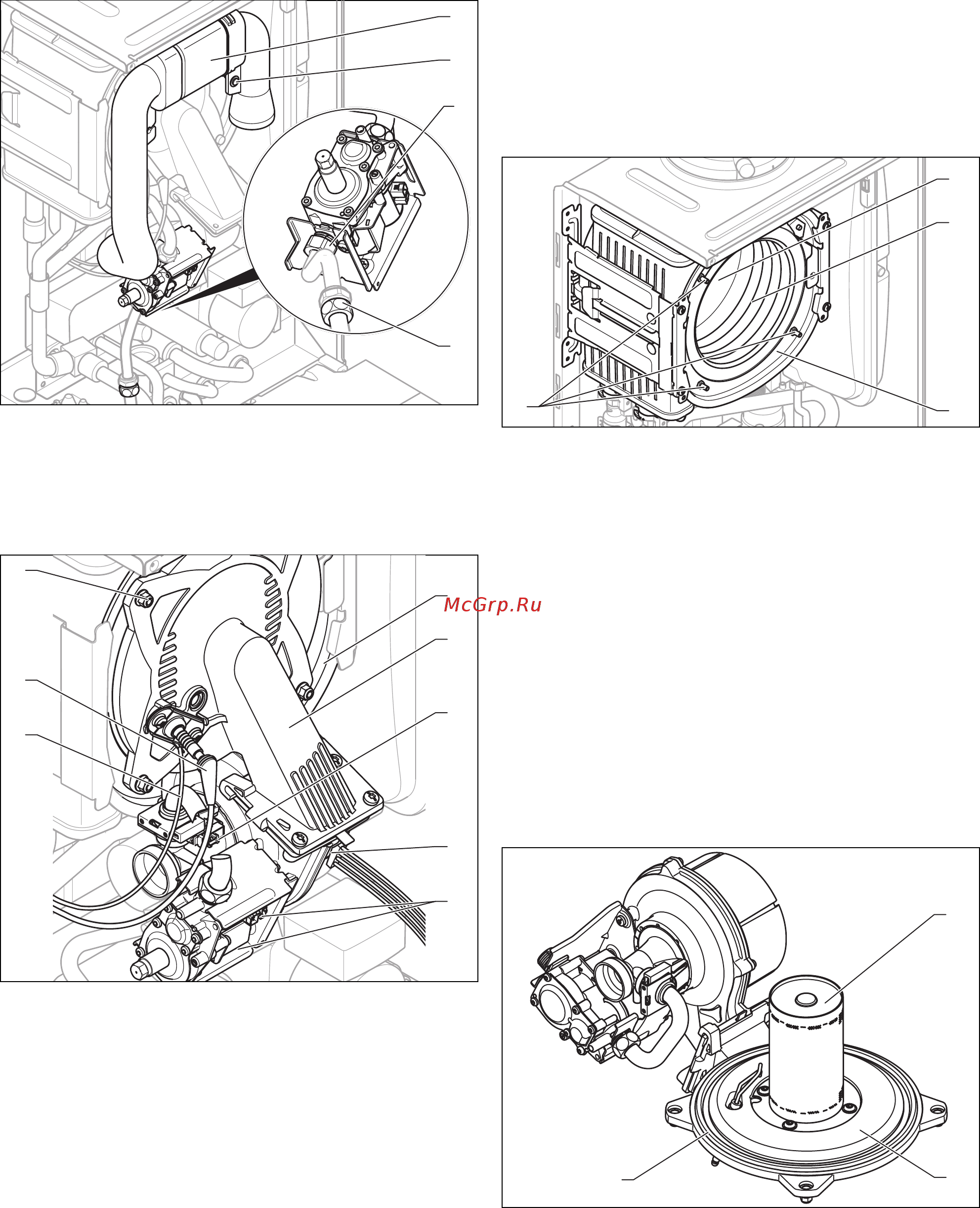

5. Выверните удерживающий винт (2) и снимите возду-
хозаборную трубу (1) со всасывающего штуцера.
6. Открутите или накидную гайку на газовой арматуре
(3), или накидную гайку (4) между газовой гофриро-
ванной трубой и стационарной газовой трубой.
1
2
4
3
5
8
7
6
7. Отсоедините штекер провода розжига (7) и провода
заземления (6) с электрода розжига.
8. Отсоедините штекер (4) на моторе вентилятора,
вдавив фиксирующий язычок.
9. Отсоедините на газовой арматуре (5) три штекера.
10. Отсоедините штекер на устройстве Вентури (3),
вдавив фиксирующий язычок.
11. Освободите кабельный жгут из зажима на держа-
теле газовой арматуры.
12. Открутите четыре гайки (8).
13. Отсоедините весь компактный термомодуль (2) от
теплообменника (1).
14. Проверьте горелку и теплообменник на поврежде-
ния и загрязнения.
15. При необходимости очистите или замените детали
в соответствии со следующими разделами.
16. Установите новую прокладку фланца горелки.
17. Проверьте изолирующий коврик на фланце горелки
и на задней стенке теплообменника. Обнаружив
признаки повреждений, замените изолирующий ков-
рик.
9.6 Очистка теплообменника
1. Примите меры к защите откинутого вниз блока элек-
троники от брызг воды.
2
3
4
1
2. Ни в коем случае не откручивайте четыре гайки на
распорных шпильках (1) и ни в коем случае не под-
тягивайте их.
3. Очистите нагревательную спираль (3) теплообмен-
ника (4) водой или при необходимости раствором
уксусной кислоты не более 5%). Подождите 20 ми-
нут, пока раствор уксусной кислоты воздействует на
спираль.
4. Смойте отставшие загрязнения в теплообменнике
сильной струей воды или удалите с помощью пласт-
массовой щетки. Не направляйте водяную струю
непосредственно на изолирующий коврик (2) на об-
ратной стороне теплообменника.
◁ Вода вытекает из теплообменника через конден-
сатный сифон.
9.7 Проверка горелки
1
2
3
1. Проверьте поверхность горелки (1) на наличие по-
вреждений. При обнаружении повреждений заме-
ните горелку.
2. Установите новую прокладку фланца горелки (3).
3. Проверьте изолирующий коврик (2) на фланце го-
релки. Обнаружив признаки повреждений, замените
изолирующий коврик.
