7 Ввод в эксплуатацию
26 Руководство по монтажу и техобслуживанию ecoTEC plus 0020152389_02
▶ Не выполняйте на изделии никаких
настроек.
▶ Не вводите изделие в эксплуатацию.
▶ Если вам не удается устранить ошибку, обратитесь в
предприятие газоснабжения.
▶ Перекройте газовый запорный кран.

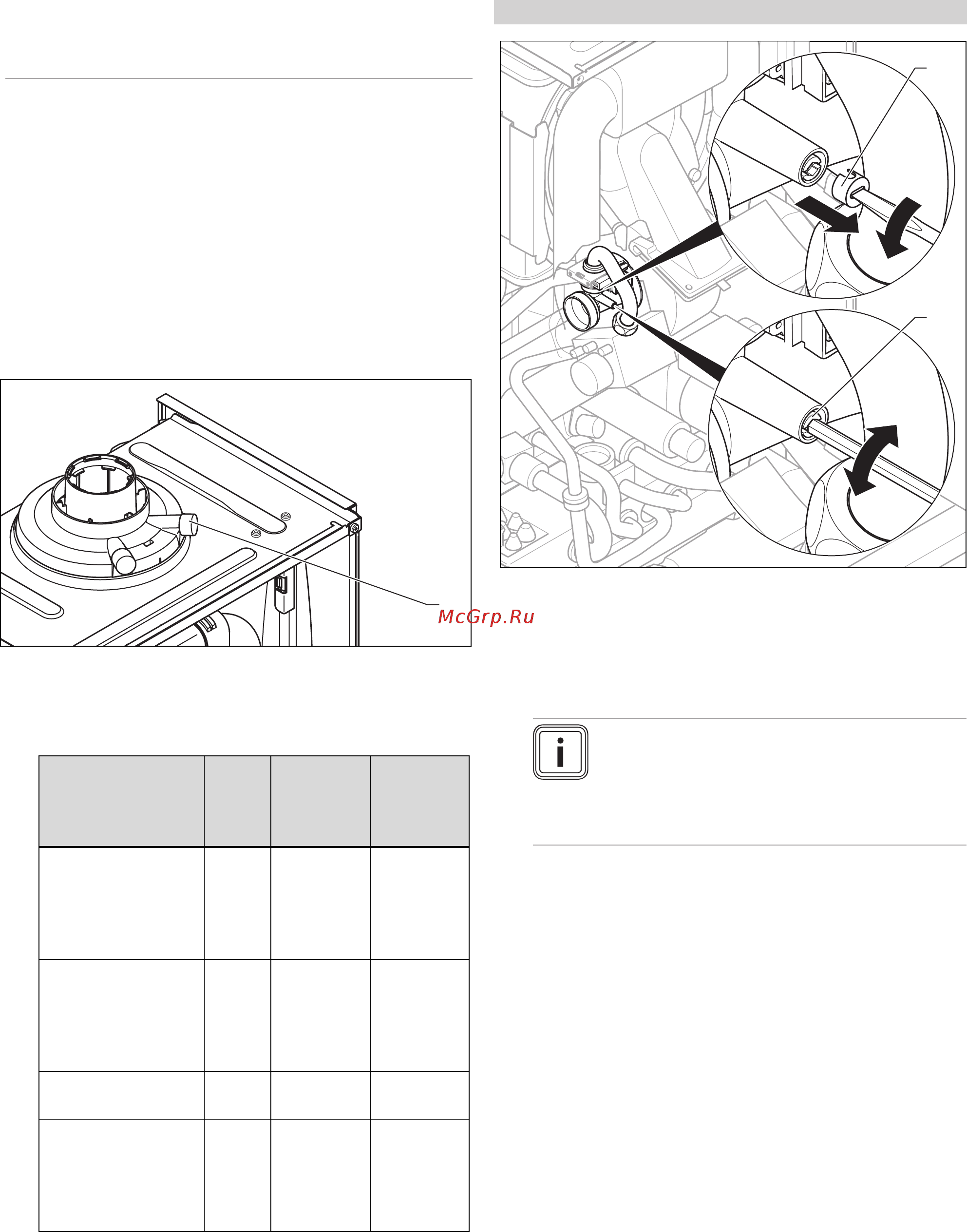

7.14.3 Проверить и при необходимости
настроить содержание CO₂ (настройка
коэффициента избытка воздуха)
1. Введите изделие в эксплуатацию, используя тесто-
вую программу P.01.
2. Выждите не менее 5 минут до достижения рабочей
температуры изделия.
1
3. Измерьте содержание CO₂ на измерительном па-
трубке отходящих газов (1).
4. Сравните измеренное значение с соответствующим
значением в таблице.
Значения на-
стройки
Еди-
ница
изме-
рения
Природ-
ный газ
G20
Пропан
G31
CO₂ через 5 минут
эксплуатации при
полной нагрузке с
закрытой передней
облицовкой
Об.–% 9,2 ± 1,0 10,4 ± 0,5
CO₂ через 5 минут
эксплуатации при
полной нагрузке со
снятой передней
облицовкой
Об.–% 9,0 ± 1,0 10,2 ± 0,5
Настроено для
индекса Воббе W₀
кВт/ч/м³ 14,09 21,34
O₂ через 5 минут
эксплуатации при
полной нагрузке с
закрытой передней
облицовкой
Об.–% 4,5 ± 1,8 5,1 ± 0,8
Условия: Требуется настройка содержания CO₂
2
1
▶ Пробейте крышку (1) с помощью маленькой плоской
отвертки по метке и выкрутите ее.
5. Настройте содержание CO₂ (значение, полученное
при снятой передней облицовке), поворачивая винт
(2).
Указание
Поворот влево: увеличение содержания
CO₂
Поворот вправо: снижение содержания
CO₂
6. Только для природного газа: выполняйте регули-
ровку только с шагом в 1 оборот и ждите после каж-
дой регулировки стабилизацию значения в течение
приблизительно 1 минуты.
7. Только для сжиженного газа: выполняйте регули-
ровку только с небольшим шагом (прим. 1/2 обо-
рота) и ждите после каждой регулировки стабилиза-
цию значения в течение приблизительно 1 минуты.
8. После выполнения настройки выберите (Отмена).
9. Если настройка в заданном диапазоне регулировки
невозможна, ввод изделия в эксплуатацию запре-
щен.
10. В этом случае обратитесь в сервисную службу.
11. Вкрутите крышку на место.
12. Смонтируйте переднюю облицовку. (→ страница 12)
