10 Устранение неполадок
36 Руководство по монтажу и техобслуживанию ecoTEC plus 0020152389_02
1
2

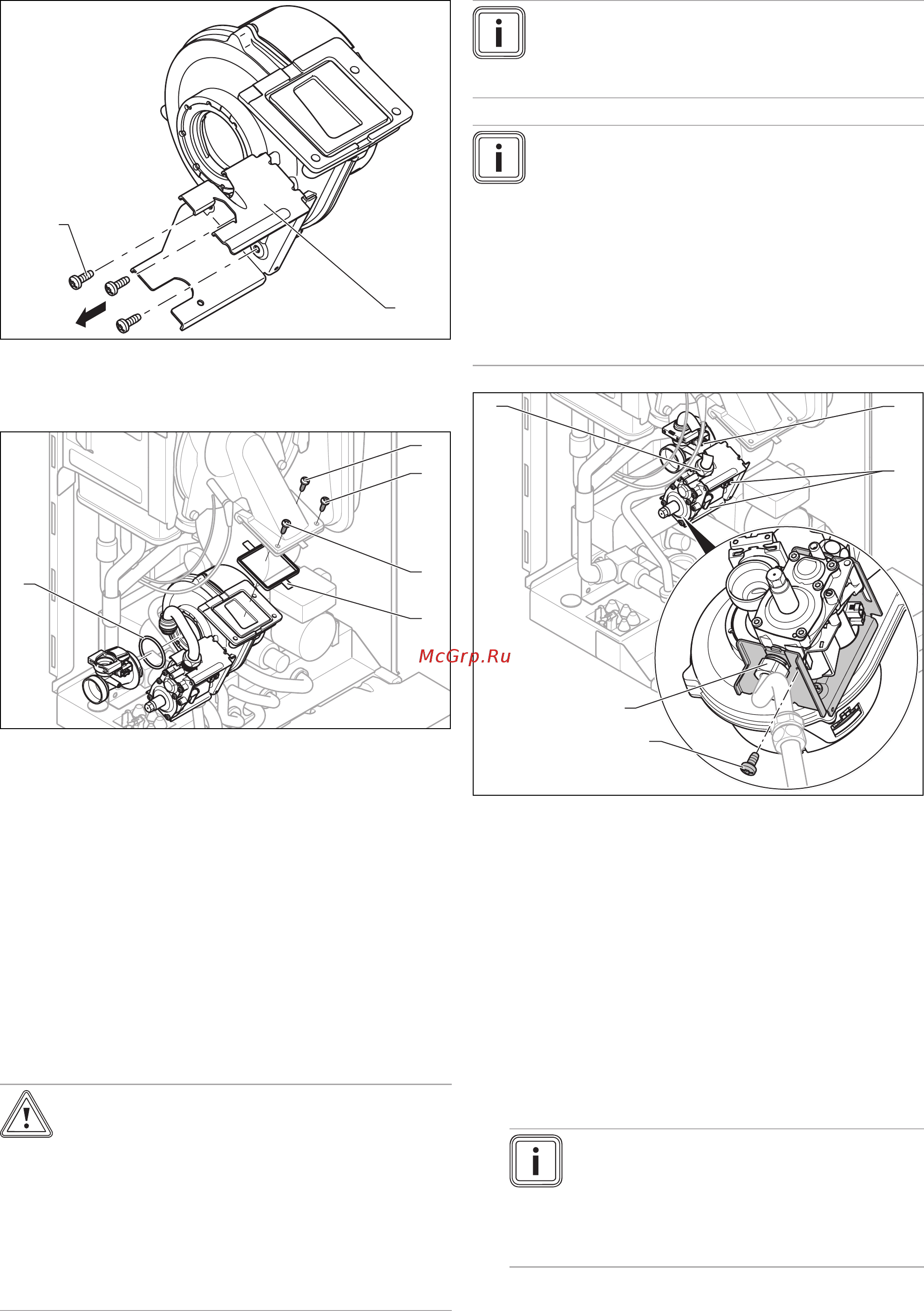

11. Демонтируйте держатель (1) газовой арматуры с
держателя, выкрутив три винта (2).
12. Замените неисправный вентилятор.
4
1
3
2
5
13. Выполните установку компонентов в обратной по-
следовательности. Используйте при этом только
новые уплотнения (4) и (5). Соблюдайте последова-
тельность вкручивания трех винтов между вентиля-
тором и трубой смеси в соответствии с нумерацией
(1), (2) и (3).
14. Прикрутите гибкий газопровод к газовой арматуре.
Используйте при этом новые уплотнения.
15. При закручивании накидной гайки на газовой ар-
матуре придерживайте противоположную сторону
газовой арматуры рожковым ключом.
16. По окончании монтажа нового вентилятора выпол-
ните проверку типа газа (→ страница 20).
10.10.3 Замена газовой арматуры
Осторожно!
Вероятность материального ущерба в
результате недопустимой настройки!
Изменения на регуляторе давления газа
газовой арматуры могут привести к разру-
шению газовой арматуры.
▶ Ни в коем случае не изменяйте завод-
скую настройку регулятора давления
газа газовой арматуры.
Указание
На некоторых изделиях газовые арматуры
устанавливаются без регулятора давления
газа.
Указание
Для замены газовой арматуры вам потребу-
ется ключ Torx T20. Для непосредственного
демонтажа газовой арматуры спереди вам
потребуется Г-образный торцевой ключ или
сменная торцовая головка Torx T20. Если у вас
нет Г-образного торцевого ключа или подоб-
ного инструмента, вам будет нужно сначала
демонтировать весь узел вентилятора вместе
с газовой арматурой, прежде чем вы сможете
демонтировать газовую арматуру с держателя.
1
2
5
4
3
1. Снимите воздухозаборную трубу.
2. Отсоедините от газовой арматуры (2) три штекера.
3. Снимите штекер на датчике устройства Вентури (1),
нажав на фиксирующий язычок.
4. Открутите две накидные гайки (5) и (4) на газовой
арматуре. При откручивании придерживайте рож-
ковым ключом противоположную сторону газовой
арматуры (4) или (5).
5. Демонтируйте узел вентилятора (Замена вентиля-
тора (→ страница 35)) или выкрутите с помощью Г-
образного торцевого ключа или торцевой головки
Torx T20 крепежный винт газовой арматуры (3) из
держателя.
Указание
Винт на держателе газовой арматуры
фиксирует газовую арматуру от прово-
рачивания, поэтому после замены газовой
арматуры винт нужно обязательно устано-
вить на место.
6. Снимите газовую арматуру с держателя.
