Устранение неполадок 10
0020152389_02 ecoTEC plus Руководство по монтажу и техобслуживанию 37
7. Выполните установку новой газовой арматуры в
обратной последовательности. Используйте при
этом новые уплотнения.
8. При закручивании накидных гаек на газовой арма-
туре придерживайте рожковым ключом противопо-
ложную сторону газовой арматуры (4) или (5).
9. После монтажа новой газовой арматуры выпол-
ните проверку герметичности (→ страница 27), про-
верку типа газа (→ страница 20) и настройку газо-
вого тракта (→ страница 24).

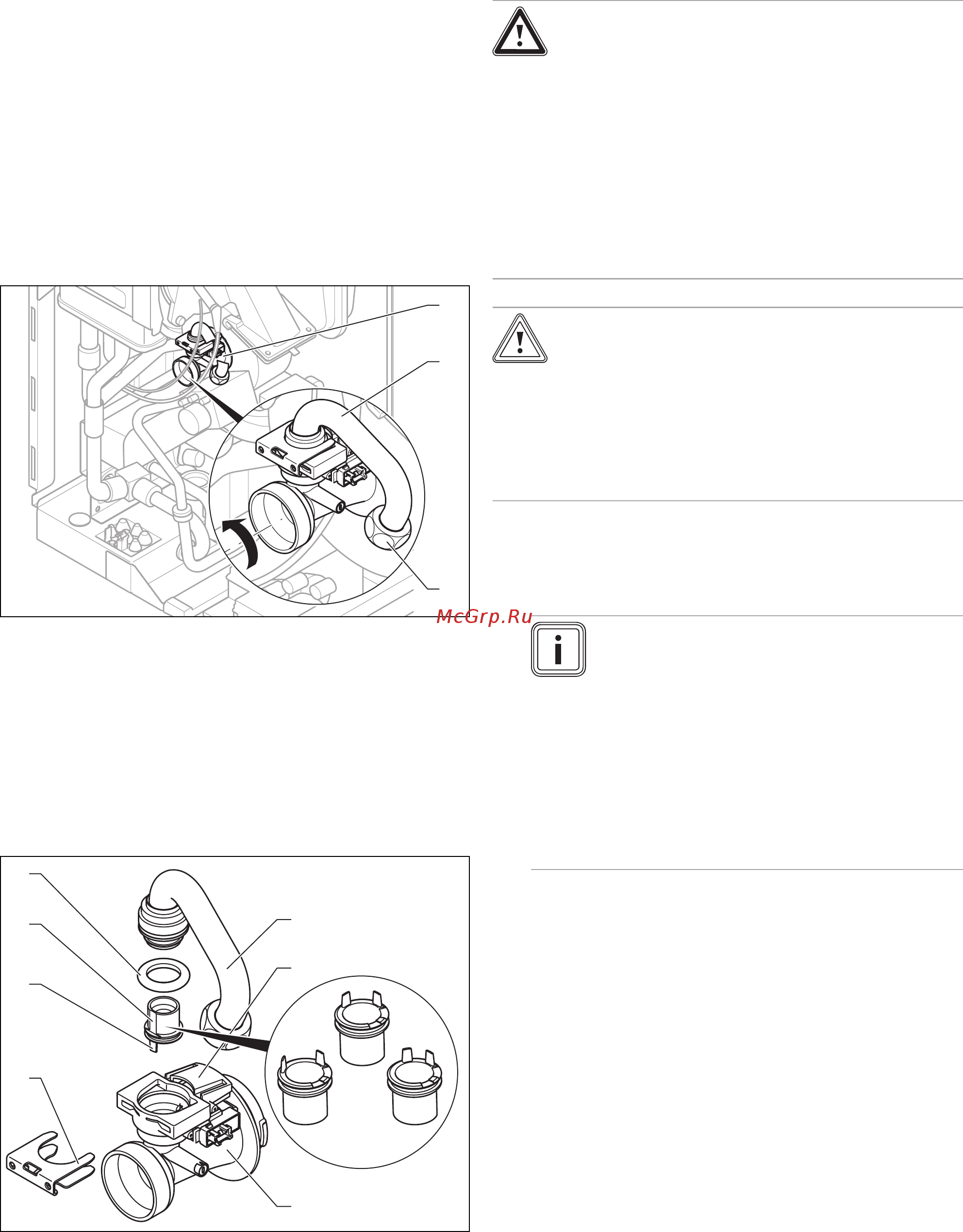

10.10.4 Замена устройства Вентури
1
2
3
1. Снимите воздухозаборную трубу.
2. Снимите штекер на датчике устройства Вентури (1),
нажав на фиксирующий язычок.
3. Открутите накидную гайку (3) газовой соединитель-
ной трубы (2) на газовой арматуре.
4. Снимите устройство Вентури вместе с газовой со-
единительной трубой с вентилятора, повернув бай-
онетный замок устройства Вентури против часовой
стрелки до упора и извлекая его из вентилятора.
3
1
7
6
5
4
2
5. Демонтируйте газовую соединительную трубу (1) с
устройства Вентури (3), сняв скобу (4) и вытащив
газовую соединительную трубу вертикально. Утили-
зируйте уплотнение (7).
6. Извлеките газовую форсунку (6) под прямым углом
и сохраните ее для повторного использования.
7. Проверьте, отсутствуют ли загрязнения на устрой-
стве Вентури со стороны входа газа.
Опасность!
Опасность отравления из-за увеличен-
ных значений CO!
Неправильный размер газовой форсунки
может привести к увеличению значений
CO.
▶ При замене устройства Вентури убеди-
тесь, что вы используете правильную
газовую форсунку (цветная маркировка
и положение штифтов на нижней сто-
роне газовой форсунки).
Осторожно!
Вероятность материального ущерба на
изделии!
Смазочные материалы могут засорять
важные каналы в устройстве Вентури.
▶ Не используйте смазочные материалы
во время монтажа газовой форсунки.
8. Вставьте подходящую для группы газа газовую фор-
сунку в новое устройство Вентури (желтый: природ-
ный газ G20, серый: сжиженный газ).
Указание
Помните о том, что цвет газовой форсунки
должен совпадать с цветом кодирующего
резистора на печатной плате.
Во время установки газовой форсунки
следите за правильным положением га-
зовой форсунки посредством отметок
положения, указанных в верхней части
устройства Вентури, а также за положе-
нием установочных штифтов (5) на ниж-
ней стороне газовой форсунки.
9. Выполните установку компонентов в обратной по-
следовательности. Используйте при этом новые
уплотнения.
10. После монтажа нового устройства Вентури выпол-
ните настройку газового тракта (→ страница 24).
11. Если вы не можете отрегулировать содержание
CO₂, это может означать, что газовая форсунка
была повреждена во время монтажа. В этом случае
замените газовую форсунку правильной запасной
частью.
12. Выполните проверку типа газа (→ страница 20).
10.10.5 Замена теплообменника
1. Опорожните изделие.
2. Демонтируйте компактный термомодуль.
(→ страница 31)
3. Отсоедините шланг для слива конденсата от тепло-
обменника.
