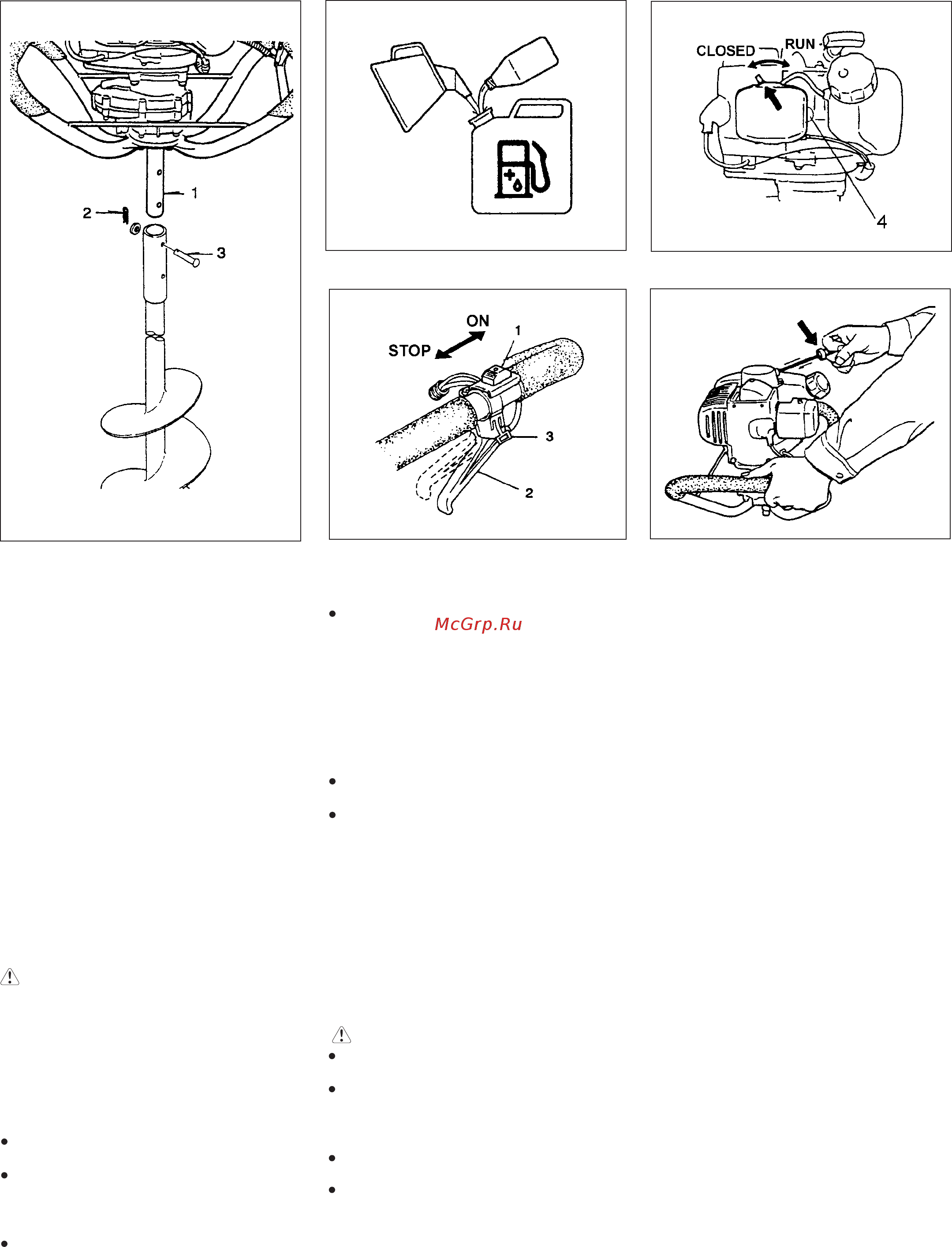

Рис 2 3 Рис 2 4 3 Сборочные операции Сборка Рис 1 1 Присоединить бур к приводному валу 1 шпиндельной головки и закрепить его посредством заклёпочных штифтов 2 после установки крепёжных штифтов 3 и шайб по 2 шт каждая позиция Выбор подходящего бура Выбрать винтовое сверло в соответствии с материалом в котором выполняется бурение В случае бурения льда выбрать ледовый бур При бурении земли воспользуйтесь земляным буром 4 Рабочие операции Топливо Рис 2 1 ПРЕДОСТЕРЕЖЕНИЕ Силовой бур оснащён двухтактным двигателем Всегда эксплуатировать двигатель на топливе смешанном с маслом При заливке топлива или обращении с ним следует обеспечить хорошую вентиляцию Топливо Всегда использовать марочный 89 октавный неэтилированный бензин Использовать оригинальное двухтактное масло или смесь в пределах от 25 1 до 50 1 соотношение см на бутылке масла или обратиться к дилеру фирмы HITACHI только для штата Калифорния при 50 1 Если оригинальное масло отсутствует следует применять масло с антиоксидантной присадкой предназначенное для применения в двухтактном двигателе работающем на газолине с воздушным охлаждением марка JASO FCGRADE OIL или ISO EGC GRADE He применять смешанное масло BIA nnnTCW двухтактный тип с водяным охлаждением Не использовать многостепенное масло 10 W 30 или отработанное масло Всегда смешивать топливо и масло в отдельном чистом контейнере Всегда следует начинать с наполнения половины количества используемого топлива Затем добавить всё количество масла Смешать встряхнуть топливную смесь Добавить оставшееся количество топлива Тщательно смешать встряхнуть топливную смесь перед заполнением топливного бака Заправка топливом ПРЕДОСТЕРЕЖЕНИЕ Перед заправкой топливом всегда отключать двигатель При наполнении топливом открывать топливный бак медленно чтобы сбросить возможное избыточное давление После заправки осторожно затянуть крышку топливного бака Всегда удалять аппарат минимум на 3 м 10 футов от зоны топливной заправки прежде чем запускать его Перед заправкой топливом тщательно очистить участок вокруг крышки бака чтобы в бак не попала грязь Перед заправкой топливом хорошо смешать топливо путём встряхивания контейнера RU 6 Пуск 1 Установить выключатель зажигания 1 в положение ON ВКЛ Рис 2 2 Несколько раз нажать на заливочный баллон 4 чтобы топливо потекло через баллон или обратную трубку При наличии подобного оснащения Рис 2 3 2 Если имеется дроссельная заслонка 3 потянуть дроссельное пусковое устройство 2 и толкать дроссельную заслонку 3 затем медленно отпустить блокируемый рычаг Р д 2 2 3 Установить рычаг заслонки в положение CLOSED ЗАКРЫТО Рис 2 3 4 Быстро потянуть возвратный стартер крепко удерживая рычаг в руке и не позволяя ему защёлкиваться назад Рис 2 4 5 Если Вы услышите что двигатель начинает заводиться верните рычаг заслонки в положение RUN РАБОТА открыто Затем снова быстро потяните возвратный стартер Рис 2 3 ВНИМАНИЕ Если двигатель не заводится повторить операцию 2 5 раза 6 После пуска двигателя дать ему
