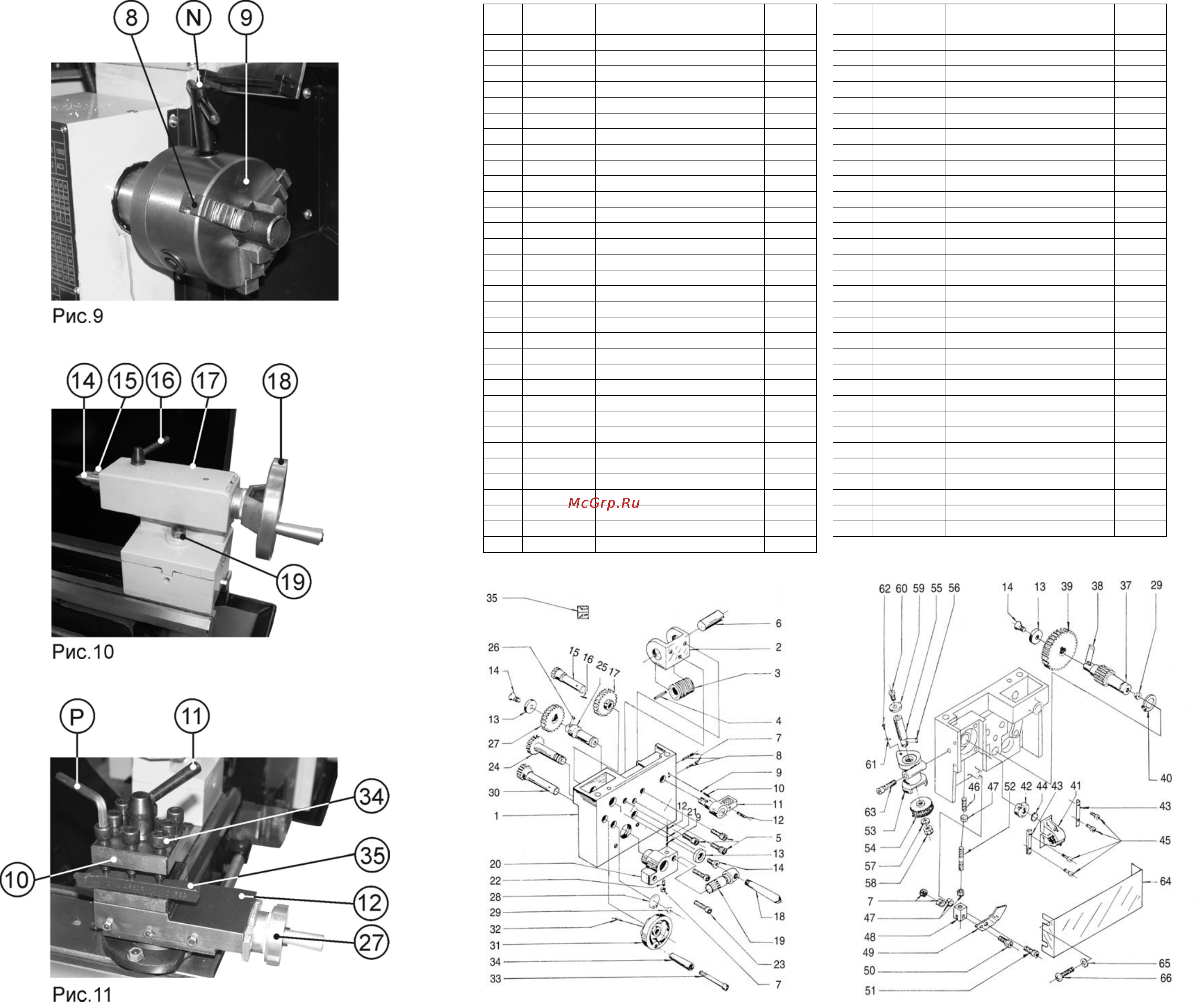

Энкор Корвет-402 20402 [10/18] Схема сборки узла фартука
![Энкор Корвет-402 20402 [10/18] Схема сборки узла фартука](/views2/1027733/page10/bga.png)
9
10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
10.1. Подготовка к работе (Рис. 2)
10.1. 1. Перед включением станка убедитесь в том,
что переключатель направления вращения
шпинделя (6) находится в нейтральном положении.
10.1.2. Маховиком подачи поперечного суппорта
(28) и. маховиком ручной подачи каретки (29)
отведите резец достаточно далеко от патрона (9)
и заготовки.
10.1.3. Установите рычаг включения
автоматической подачи (26) в положение ВЫКЛ.
(вниз).
10.1.4. При помощи
Т-образного ключа патрона (N)
раздвиньте кулачки (8) трёхкулачкового
самоцентрирующегося патрона (9), вставьте
заготовку и при помощи Т-образного ключа
патрона (N) зажмите заготовку в трёхкулачковом
самоцентрирующемся патроне (9). Извлеките Т-
образный ключ патрона (N) из гнезда
трёхкулачкового самоцентрирующегося патрона
(9), Рис. 9.
10.1.5. Для замены кулачков (8) вставьте Т-
образный ключ (N) в трёхкулачковый
самоцентрирующийся патрон (9), вращая Т-
образный
ключ (N) против часовой стрелки,
полностью разожмите кулачки (8) трёхкулачкового
самоцентрирующегося патрона (9). После этого
кулачки (8) можно извлечь, соблюдая очередность.
Для установки кулачков (8) сохраняйте
последовательность в обратном порядке, соблюдая
очерёдность кулачков (8), Рис. 9.
10.1.6. Используя рожковый ключ (Н), Рис.1б,
поворотом против часовой стрелки ослабьте
фиксацию гайки (19), фиксирующей положение
задней бабки (17), расположенной в основании
задней бабки (17). Переместите заднюю бабку (17)
до упора центра задней бабки (14) в заготовку.
Закрепите заднюю бабку (17) в этой позиции
поворотом по часовой стрелке гайки (19),
фиксирующей положение задней бабки (17).
Поверните ручку фиксации положения пиноли (16)
против часовой стрелки. Маховиком перемещения
пиноли (18) по часовой стрелке необходимо
поджать центр (14). Поворотом ручки фиксации
положения пиноли (16) по часовой
стрелке
зафиксируйте установленное положение пиноли
(15), Рис. 10.
10.1.7. При снятии детали со станка операции
п.п.10.1.4 -10.1.6 выполняйте в обратном порядке.
10.1.8. Используя шестигранный ключ (Р), Рис.1б,
выкрутите 3 болта (34), установите необходимый
26
УЗЕЛ ФАРТУКА
*- позиция по схеме сборки
№* Код Наименование детали Кол-
во
1 200988 Корпус фартука 1
2 200989 Скоба 1
3 200990 Червяк 1
4 200991 Шпонка 1
5 200992 Винт М6х25 3
6 200993 Винт ходовой 1
7 200994 Гайка 1
8 200995 Винт М4х12 2
9 200996 Шарик стальной Ф5 2
10 200997 Пружина 1
11 200998 Ручка 1
12 200999 Винт М6х6 2
13 201000 Шайба 3
14 201001 Винт М6х8 3
15 201002 Шестерня 12Т 1
16 201003 Штифт пружинный 1
17 201004 Шестерня 43Т 1
18 201005 Ручка 1
19 201006 Вал-шестерня 13Т 1
20 201007 Блок 1
21 201008 Пружина 1
22 201009 Винт М4х10 1
23 201010 Винт М6х30 2
24 201011 Вал-шестерня 43Т 1
25 201012 Вал 1
26 201013 Шпонка 4х5 1
27 201014 Шестерня 41Т 1
28 201015 Кольцо 2
29 201016 Масленка М6 1
30 201017 Шестерня 17Т 1
31 201018 Маховик 1
32 201019 Штифт пружинный 4х25 1
33 201020 Винт 1
№* Код Наименование детали Кол-
во
34 201021 Ручка 1
35 201022 Шильдик 1
37 201023 Шестерня 18Т 1
38 201024 Шпонка 1
39 201025 Шестерня 42Т 1
40 201026 Кольцо стопорное Ф12 1
41 201027 Полугайка 1
42 201028 Кулачок стопорный 1
43 201029 Направляющая 1
44 201030 Кольцо стопорное 1
45 201031 Винт М4х16 4
46 201032 Винт М5х25 1
47 201033 Гайка М5 3
48 201034 Блок управления 1
49 201035 Планка соединительная 1
50 201036 Винт М4х20 1
51 201037 Винт М5х16 1
52 201038 Винт 1
53 201039 Корпус резьбового диска 1
54 201040 Колесо червячное 64Т 1
55 201041 Вал 1
56 201042 Шпонка 3х10 1
57 201043 Шайба Ф8 1
58 201044 Гайка М8 1
59 201045 Диск 1
60 201046 Винт М6х60 1
61 201047 Указатель 1
62 201048 Винт 1
63 201049 Винт М6х60 1
64 201050 Кожух фартука 1
65 201051 Шайба Ф4 4
66 201052 Винт М4х8 4
Схема сборки узла фартука
