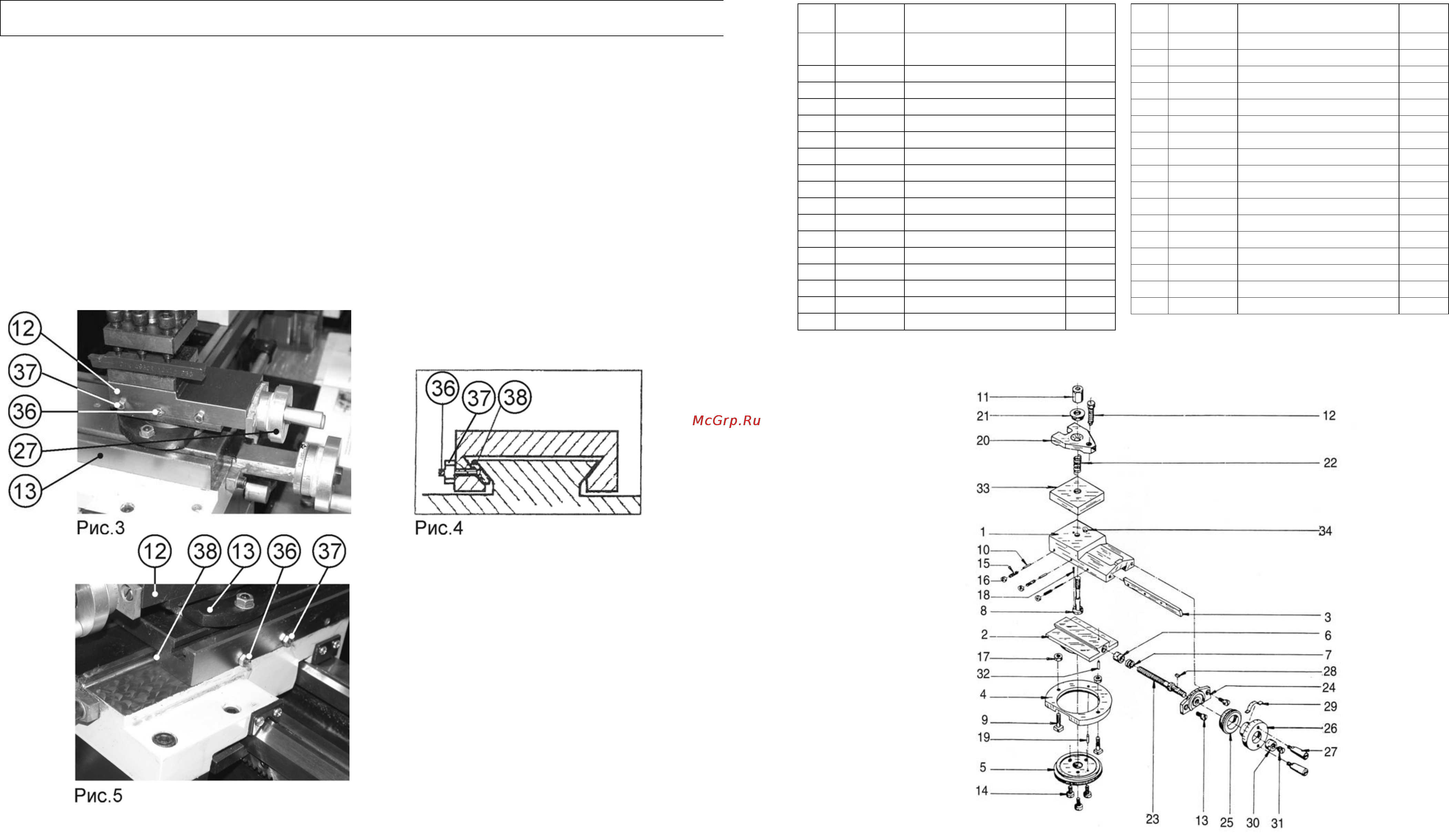

7
9. РЕГУЛИРОВКА
Ваш станок был собран и полностью отрегулирован на заводе-изготовителе. Во время транспортировки
р
егулировки могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить вновь.
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это может
привести к травме.
9.1. Регулировка перемещения поворотного суппорта (Рис. 3,4)
9.1.1. Равномерно ослабьте все контргайки (37) и винты (36) клина (38). Закручивая винты (36), прилагайте
одинаковый крутящий момент к каждому винту. Необходимо удерживать поворотный суппорт (12). Проверьте с
помощью осторожного поворота маховика подачи поворотного суппорта (27) плавность и равномерность перемещения
поворотного суппорта (12).
9.1.2. Если движение затруднено, вывинтите каждый регулировочный винт (36) только на
одну четвертую оборота и
затяните контргайки (37).
9.1.3. Проверьте регулировку еще раз, поворачивая маховик подачи поворотного суппорта (27). Движение должно
быть равномерным и плавным по всей длине перемещения поворотного суппорта (12).
9.1.4. Если движение слишком свободное, закрутите все регулировочные винты на одну восьмую оборота и затяните
контргайки (37). Проверьте еще раз.
9.1.5. Закрепите все контргайки (37), соблюдая
осторожность, чтобы не сместить регулировочные винты (36) клина
(38).
9.1.6. По окончанию регулировки полностью выдвиньте суппорт (12) и смажьте все сопрягаемые поверхности и
резьбу ходового винта.
9.2. Регулировка перемещения поперечного суппорта (Рис. 4, 5)
9.2.1. Регулировка поперечного суппорта (13) выполняется также как поворотного. ( См. п. 9.1. )
28
УЗЕЛ ПОВОРОТНОГО СУППОРТА
*- позиция по схеме сборки
№* Код Наименование детали Кол-
во
1
201092
Направляющая
продольная
1
2
201093
База 1
3
201094
Клин 1
4
201095
Кольцо зажимное 1
5
201096
Диск со шкалой 1
6
201097
Гайка ходового винта 1
7
201098
Винт регулировочный 1
8
201099
Винт 1
9
201100
Т-винт 2
10
201101
Штифт 3
11
201102
Гайка 1
12
201103
Болт М8х30 1
13
201104
Винт М5х10 2
14
201105
Винт М6х12 3
15
201106
Винт М4х10 3
16
201107
Гайка М4 3
17
201108
Гайка М6 2
№* Код Наименование детали Кол-
во
18
201109
Штифт стопорный 3х8 1
20
201110
Штифт стопорный 3х14 1
20
201111
Зажим инструмента 1
21
201112
Шайба Ф8 1
22
201113
Пружина 1
23
201114
Ходовой винт 1
24
201115
Фланец ходового винта 1
25
201116
Лимб 2
26
201117
Маховик 1
27
201118
Ручка 2
28
201119
Шпонка 3х13 1
29
201120
Пружина 1
30
201121
Гайка 1
31
201122
Винт М8х6 1
32
201123
Штифт стопорный 3х12 1
33
201124
Плита 1
34
201125
Штифт 1
СХЕМА СБОРКИ УЗЛА ПОВОРОТНОГО СУППОРТА
