Энкор Корвет-402 20402 [7/18] Монтаж и сборка станка
![Энкор Корвет-402 20402 [7/18] Монтаж и сборка станка](/views2/1027733/page7/bg7.png)
29

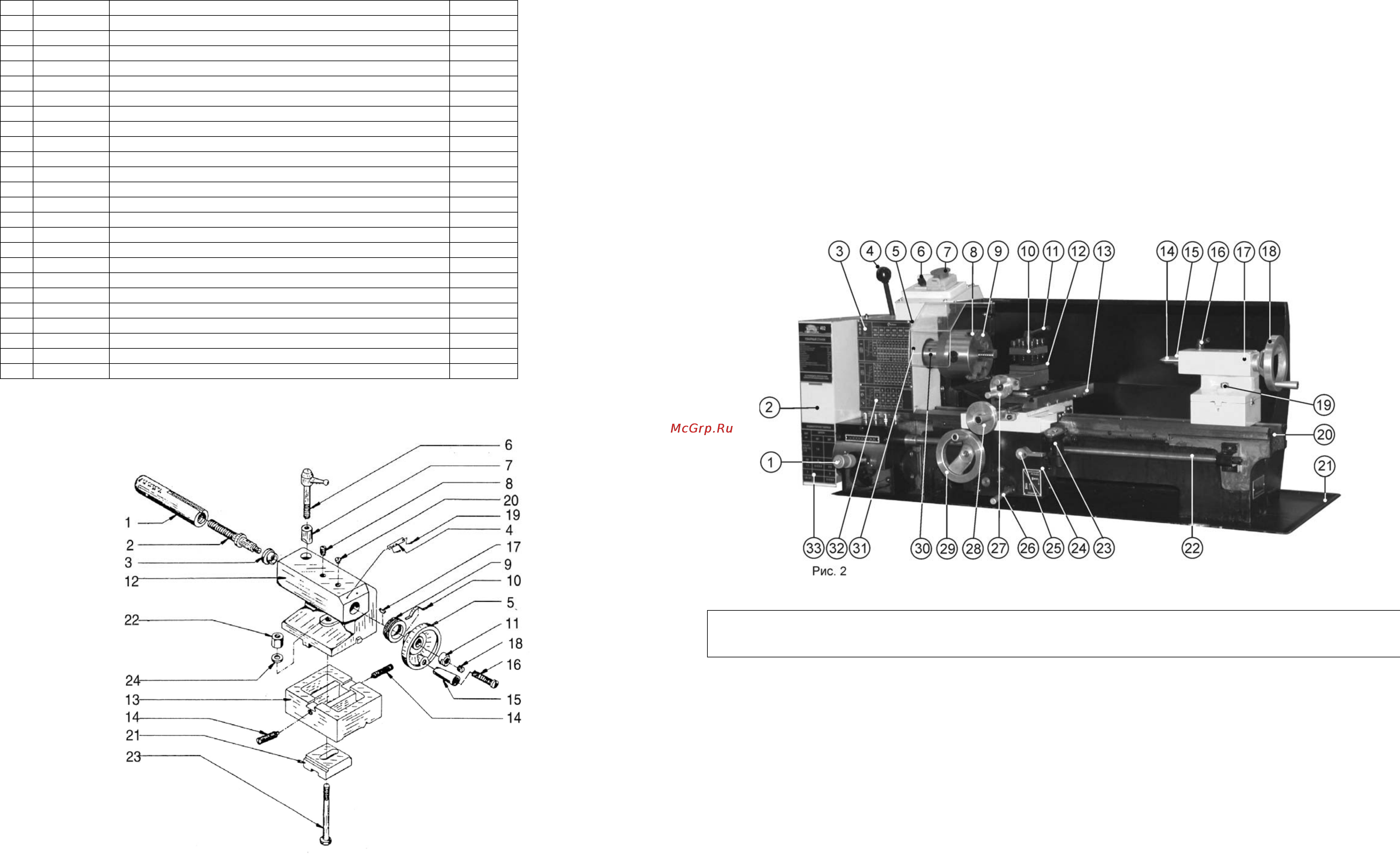

УЗЕЛ ЗАДНЕЙ БАБКИ
*- позиция по схеме сборки
№* Код Наименование Кол-во
1
201126
Пиноль 1
2
201127
Винт 1
3
201128
Втулка 1
4
201129
Втулка 1
5
201130
Маховик 1
6
201131
Ручка фиксирующая 1
7
201132
Зажим 1
8
201133
Штифт направляющий 5х10 1
9
201134
Лимб 1
10
201135
Пружина 1
11
201136
Гайка 1
12
201137
Корпус задней бабки 1
13
201138
Основание задней бабки 1
14
201139
Винт М8х25 2
15
201140
Ручка 1
16
201141
Винт 1
17
201142
Шпонка 3х13 1
18
201143
Винт М8х8 1
19
201144
Заклепка 2
20
201145
Масленка М6 1
21
201146
Плата зажимная 2
22
201147
Гайка М6 1
23
201148
Винт 1
24
201149
Шайба Ф8
Схема сборки узла задней бабки
6
16. Ручка фиксации положения пиноли
17. Задняя бабка
18. Маховик перемещения пиноли
19. Гайка, фиксирующая положение задней бабки
20. Станина
21. Поддон для стружки
22. Ходовой винт подачи каретки
23. Индикатор нарезания резьбы
24. Каретка
25. Ручка управления разъёмной гайкой ходового винта
26. Рычаг включения автоматической подачи
27. Маховик подачи
поворотного суппорта
28. Маховик подачи поперечного суппорта
29. Маховик ручной подачи каретки
30. Шпиндель
31. Защитный щиток
32. Таблица настройки гитары
33. Таблица индикатора нарезания резьбы
8. МОНТАЖ И СБОРКА СТАНКА
ВНИМАНИЕ!
НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ РАБОТ И ВСЕХ
ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ
8.1. Токарный станок должен устанавливаться на прочном, тяжелом верстаке достаточной высоты, чтобы оператору не
пришлось наклоняться в процессе работы. Соблюдайте осторожность при перемещении станка с учетом его веса.
8.2. Настоятельно рекомендуем надежно закрепить станок болтами к прочному верстаку. Это повысит стабильность и,
соответственно, безопасность работы.
8.3. Просверлите четыре отверстия на рабочей
поверхности верстака и болтами с шайбами (не поставляются) прикрепите
станок с поддоном к верстаку.
8.4. Установите пластиковую ручку (F) c осью ручки (G), Рис.1б, к маховику подачи поперечного суппорта (28), Рис. 2.
8.5. Регулировки каретки (24), поперечного суппорта (13) и поворотного суппорта (12) выполнены на заводе-изготовителе
для обеспечения плавного движения в обоих направлениях. Если же станок разрегулировался во время транспортировки, см.
раздел « Регулировка», где описаны методы регулировки.
8.6. В конус пиноли (15) задней бабки (17) вставьте центр Морзе №2 (14), Рис. 2.
8.7. Установите ручку (
Q), Рис. 1б, на рычаг переключения скорости автоматической подачи (1), как показано на Рис. 2.
8.8. На ручку (Q), Рис. 1б, рычага переключения скорости автоматической подачи (1), Рис. 2, накрутите колпачковую гайку
(R), Рис. 1б, как показано на Рис. 2.
8.9. Установите ручку (
О), Рис. 1б, на рычаг натяжения ремня (4), как показано на Рис. 2.
