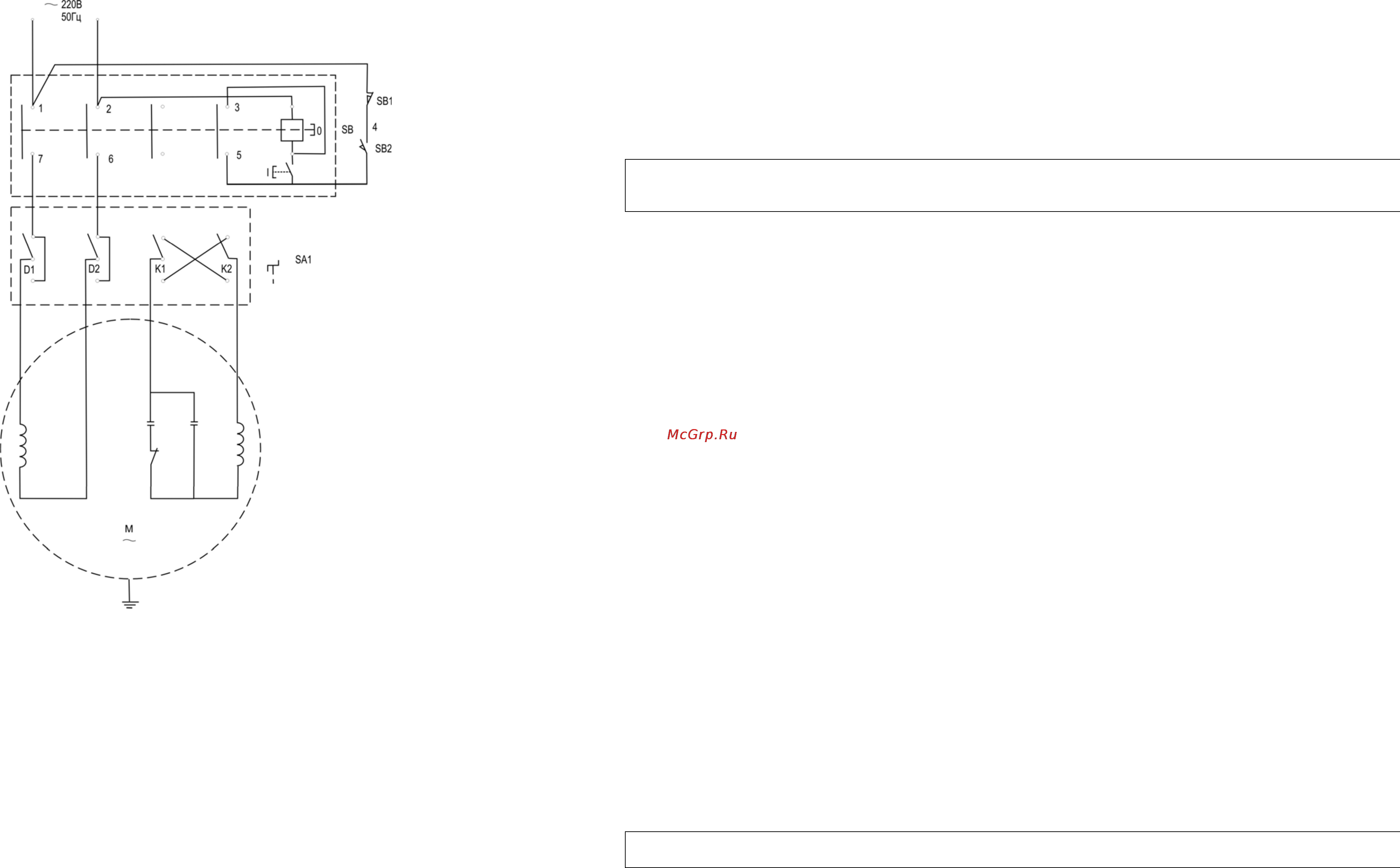

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ТОКАРНОГО СТАНКА "КОРВЕТ402"
Описание работы электрической схемы
Станок подключается к розетке сети 220В, 50Гц с помощью вилки с заземляющим контактом. Перед
подключением необходимо проверить надёжность соединения станка с заземляющим контактом вилки.
Для включения станка необходимо:
-установить защитный щиток в рабочее положение (в крайне нижнее) SB2;
-освободить кнопку аварийного отключения станка SB1, сдвинув крышку в сторону;
-выбрать направление
вращения кулачкового патрона переключателем SA1;
-включить станок нажатием зелёной кнопки SB.
Выключить станок можно четырьмя способами:
-переключатель SA1 установить в нейтральное положение;
-откинуть защитный щиток в верхнее положение;
-нажать кнопку аварийного отключения;
-отключить сетевую вилку из розетки.
В любом случае, для возобновления работы включить вращение можно только так, как было
описано выше.
Поэтому для временного отключения вращения пользуйтесь переключателем SA1, установив в нейтральное
положение. Кнопку аварийного отключения используйте по назначению.
4
4.1.14. Контролируйте исправность деталей станка, правильность регулировки подвижных деталей, соединений подвижных
деталей, правильность установок под планируемые операции. Любая неисправная деталь должна немедленно
ремонтироваться или заменяться.
4.1.15. Содержите станок в чистоте, в исправном состоянии, правильно его обслуживайте.
4.1.16. Перед началом любых работ по настройке или техническому обслуживанию станка отсоедините вилку шнура
питания
станка от розетки электросети.
4.1.17. Используйте только рекомендованные комплектующие. Соблюдайте указания, прилагаемые к комплектующим.
Применение несоответствующих комплектующих может стать причиной несчастного случая.
4.1.18. Не оставляйте станок без присмотра. Прежде чем покинуть рабочее место, выключите станок, дождитесь полной
остановки двигателя и отсоедините шнур от сети.
4.1.19. Перед первым включением станка обратите внимание на
правильность сборки и надежность установки станка.
ВНИМАНИЕ! Прочтите надписи с предупреждающими указаниями на наклейках, расположенных на станке. Для
исключения возможности поражения электрическим током не подвергайте станок воздействию повышенной
влажности.
4.1.20. Если Вам что-то показалось ненормальным в работе станка, немедленно прекратите его эксплуатацию.
4.1.21. Не допускайте неправильной эксплуатации шнура. Не тяните за шнур при отсоединении вилки от розетки.
Оберегайте шнур от нагревания, от попадания масла и воды и повреждения об острые кромки.
4.1.22. После запуска станка дайте ему поработать некоторое время
на холостом ходу. Если в это время Вы услышите
посторонний шум или почувствуете сильную вибрацию, выключите станок, отсоедините вилку шнура питания от розетки
электрической сети и установите причину этого явления. Не включайте станок до выявления и устранения причины
неисправности.
4.1.23. Не работайте на станке, если принимаете лекарства, или находитесь в состоянии
алкогольного или наркотического
опьянения.
4.2. Дополнительные указания по обеспечению безопасности при работе с токарным станком
4.2.1. Никогда не выполняйте токарную операцию, если не установлены защитные кожухи или крышки вращающихся
узлов и элементов, и элементов электропроводки, предусмотренные инструкцией.
4.2.2. Никогда не выполняйте точение глубже, чем 0.3 мм. за один проход.
4.2.3. Обеспечивайте необходимое крепление
и положение резца в резцедержателе.
4.2.4. Не допускайте наматывание стружки на резец и обрабатываемую заготовку.
4.2.5. Не допускайте попадания стружки на ходовой винт.
4.2.6. Обеспечивайте надёжное крепление обрабатываемой детали.
4.2.7.. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
4.2.8. Не форсируйте режим работы, рекомендованный для данной операции.
4.2.9. Не обрабатывайте отлитые заготовки с необрезанными литниками и приливами, с раковинами и остатками
формовочной смеси.
4.2.10. Используйте только заточенный режущий инструмент, соответствующий предполагаемой операции.
4.2.11. Не пытайтесь остановить патрон или заготовку руками.
4.2.12. Не вставляйте ключ в еще вращающийся патрон.
4.2.13. Не включайте станок
с вставленным в патрон ключом или незакрепленной заготовкой.
4.2.14. Не включайте и не выключайте станок при не отведённом от заготовки резце.
4.2.15. При работе задняя бабка должна быть закреплена или, если это соответствует данной операции, снята.
4.2.16. Не допускайте скопления стружки в поддоне станка.
4.2.17. Стружку из поддона убирайте при помощи крючка
и щётки.
4.2.18. При Т.О. не допускайте попадания смазочных материалов на кнопки и рычаги управления.
4.2.19. Убирайте со станка обтирочную ветошь.
4.2.20. Производите измерения обрабатываемой детали при помощи мерительных приборов и инструментов только после
полной остановки патрона и приводов суппорта и каретки.
4.2.21. К работе со станком допускаются подготовленные и имеющие опыт
работы на токарных металлообрабатывающих
станках рабочие.
5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям Вашего станка.
Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка.
5.1. Электрические соединения. Требования к шнуру питания
5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик должен установить
соответствующую розетку.
