19
15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании станка является правильная регулировка. Лучше
всего проверить все регулировки во время устранения неисправности
Неисправность Возможная причина Действия по устранению
1. Нет напряжения в сети питания
1. Проверить наличие напряжения в
сети
2. Неисправен выключатель 2. Проверить выключатель
3. Сгорела обмотка двигателя
3. Обратиться в специализированную
мастерскую для ремонта.
1. Двигатель не
запускается
4. Питание не поступает, так как сетевой
выключатель разомкнут
4. Установить предохранитель или
контрольный выключатель
1. Низкое напряжение 1. Проверить напряжение в сети
2. Перегрузка по сети 2. Проверить напряжение в сети
3. Обрыв в обмотке
3. Обратиться в специализированную
мастерскую для ремонта.
2. Двигатель не
развивает полную
скорость и не работает
на полную мощность
5. Слишком длинный удлинительный шнур
5. Заменить шнур на более короткий,
убедиться, что он отвечает
требованиям п.5.2.4.
1. Двигатель перегружен
1. Уменьшить нагрузку на двигатель,
соблюдать режим работы для данной
операции.
2. Обмотки сгорели или обрыв в обмотке
2. Обратиться в специализированную
мастерскую для ремонта
3. Двигатель
перегревается,
останавливается,
размыкает прерыватели
предохранителей
4. Предохранители или прерыватели имеют
недостаточную мощность
4. Установить предохранители или
прерыватели соответствующей
мощности

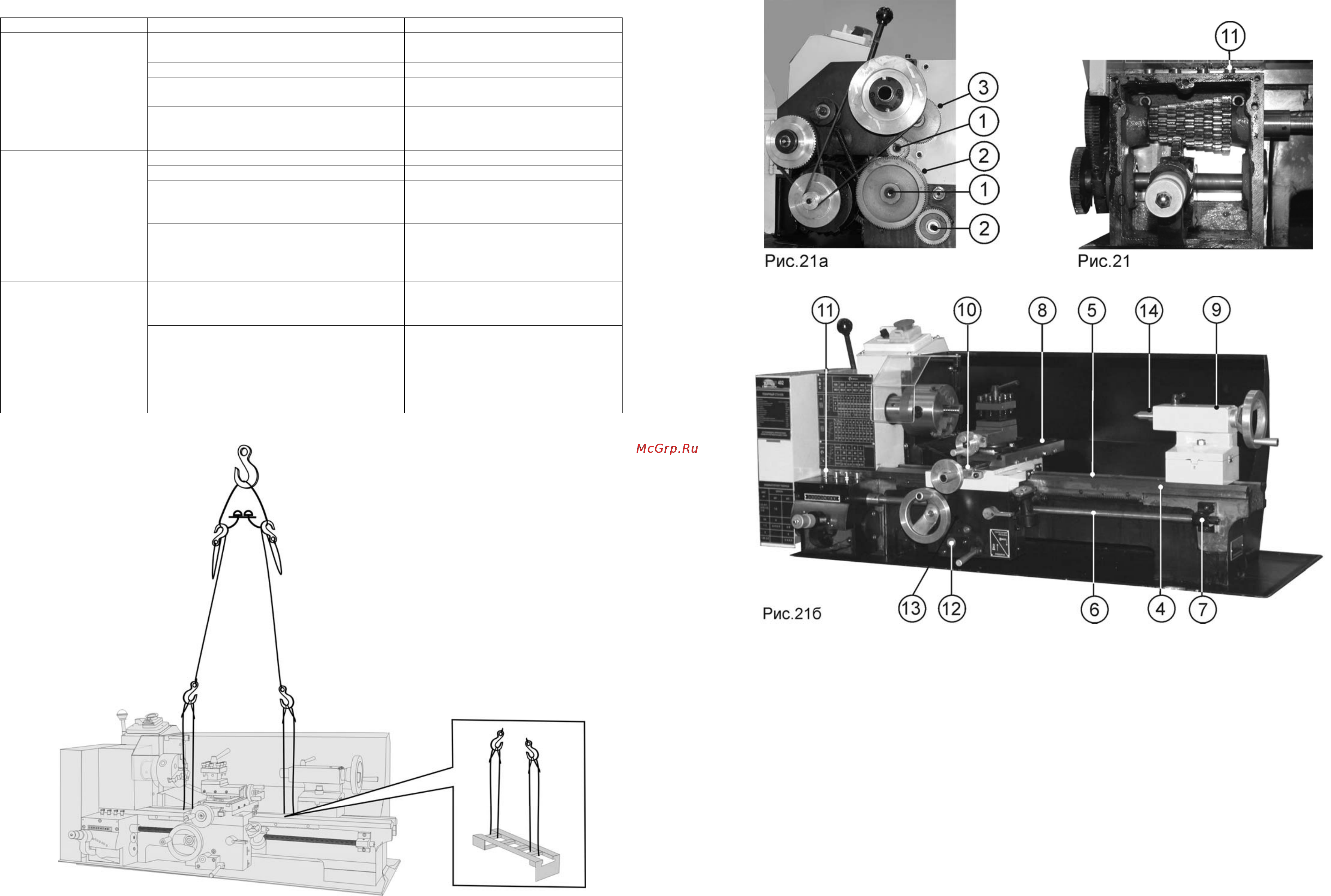

16. СХЕМА СТРОПОВКИ
16
11.2. Схема смазки (Рис. 21а, 21б, 21в)
1. 1-2 капли масла на ось шестерни
2. Густая смазка на зубья шестерен и 1-2 капли масла на оси шестерен
3. Зубья шестерен слегка покрыть машинным маслом и 1-2 капли масла на оси шестерен
4. Направляющие слегка смазать маслом
5. Салазки смазать густой смазкой по всей длине
6. Ходовой винт смазать
маслом по всей длине
7. Концевые опоры : 1-2 капли масла
8. Винт и направляющие поворотного суппорта слегка смазать маслом
9. Поверхность задней бабки: 1-2 капли масла
10. Поверхность каретки: 1-2 капли масла
11. Четыре масленки коробки передач: 1-2 капли масла в каждую
