5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный Сервисный центр.
ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для использования только в сухом помещении. Не допускайте
установку станка во влажных помещениях.
5.2 Требования к двигателю
ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки
и пыли. Таким образом обеспечивается его беспрепятственное охлаждение.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок.
Отсоедините вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей найти и
устранить возможную причину.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную работу
станка. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих
контактах в разъёмах, при перегрузках,
пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов).
Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и
потребляемый ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем.
Поэтому для нормального
функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов. Приведённые в
таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к которому
подсоединен станок и вилкой штепсельного разъёма станка. При этом, не имеет значение, осуществляется подвод
электроэнергии к станку через стационарные подводящие провода, через удлинительный
кабель или через
комбинацию стационарных и удлинительных кабелей. Удлинительный провод должен иметь на одном конце вилку с
заземляющим контактом, а на другом – розетку, совместимую с вилкой Вашего станка.
Предупреждение:
Станок должен быть заземлен.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,5 мм2
6. РАСПАКОВКА
6.1. Откройте коробку, извлеките станок и все комплектующие детали.
6.2. Проверьте комплектность станка согласно пункту 3.
ВНИМАНИЕ: На некоторые детали нанесено защитное покрытие. Для обеспечения правильной сборки и работы
снимите защитное покрытие уайт-спиритом, с помощью мягкой салфетки. Растворители могут повредить поверхность.
Для очистки окрашенных, пластмассовых и резиновых деталей используйте мыло и воду
. Тщательно протрите все
детали чистой сухой салфеткой и слегка смажьте жидким маслом все обработанные поверхности.
6.3. При установке и перемещении станка рекомендуется использовать подъемные механизмы и стропы
грузоподъемностью не менее 120 кг. (см. схему строповки, раздел 16. )
7. УСТРОЙСТВО СТАНКА
7.1. Станок состоит из следующих сборочных единиц и деталей (Рис.2)
1. Рычаг переключения скорости автоматической подачи
2. Кожух гитары
3. Таблица настройки скорости частоты вращения шпинделя
4. Рычаг натяжения ремня
5. Передняя бабка
6. Переключатель направления вращения шпинделя
7. Аварийный выключатель
8. Кулачки трёхкулачкового патрона
9. Трёхкулачковый самоцентрирующийся патрон
10. Резцедержатель
11. Ручка фиксации резцедержателя
12. Суппорт поворотный
13. Поперечный суппорт
14. Центр задней бабки
15. Пиноль задней бабки
30
УЗЕЛ СТАНИНЫ
*- позиция по схеме сборки
№* Код Наименование Кол-во
1
201151
Станина 1
2
201152
Планка 1
3
201153
Винт М4х8 6
4
201154
Винт ходовой 1
5
201155
Опора 1
6
201156
Масленка М6 1
7
201157
Винт М6х20 2
8
201158
Гайка 1
9
201159
Винт М8х6 1
10
201160
Штифт 8х28 4
11
201161
Гайка М8 4
12
201162
Винт М6х25 4
13
201163
Шайба пружинная Ф6 4
14
201164
Гайка М6 4

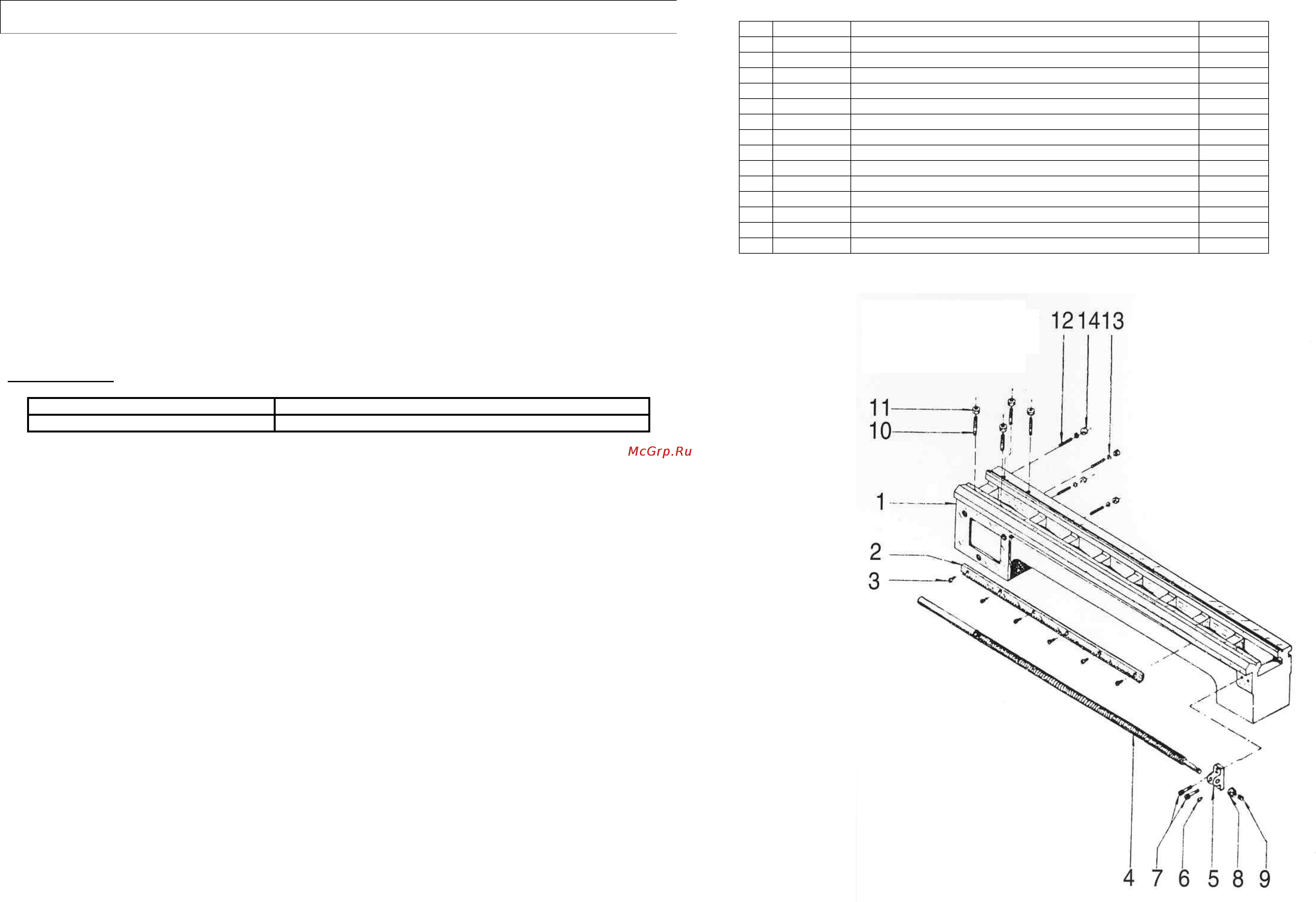

СХЕМА СБОРКИ УЗЛА СТАНИНЫ
Содержание
- Общие указания 2
- Комплектность станка 3
- Технические данные 3
- Указания по технике безопасности 4
- Описание работы электрической схемы описание работы электрической схемы 5
- Подключение станка к источнику питания 5
- Схема электрическая принципиальная токарного станка корвет402 5
- Распаковка 6
- Схема сборки узла станины 6
- Узел станины позиция по схеме сборки 6
- Устройство станка 6
- Монтаж и сборка станка 7
- Схема сборки узла задней бабки 7
- Узел задней бабки позиция по схеме сборки 7
- Регулировка 8
- Схема сборки узла поворотного суппорта 8
- Узел поворотного суппорта позиция по схеме сборки 8
- Схема сборки узла суппортов 9
- Узел суппортов позиция по схеме сборки 9
- Инструкции по эксплуатации 10
- Подготовка к работе рис 2 10 1 перед включением станка убедитесь в том что переключатель направления вращения шпинделя 6 находится в нейтральном положении 10 маховиком подачи поперечного суппорта 28 и маховиком ручной подачи каретки 29 отведите резец достаточно далеко от патрона 9 и заготовки 10 установите рычаг включения автоматической подачи 26 в положение выкл вниз 10 при помощи т образного ключа патрона n раздвиньте кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 вставьте заготовку и при помощи т образного ключа патрона n зажмите заготовку в трёхкулачковом самоцентрирующемся патроне 9 извлеките т образный ключ патрона n из гнезда трёхкулачкового самоцентрирующегося патрона 9 рис 9 10 для замены кулачков 8 вставьте т образный ключ n в трёхкулачковый самоцентрирующийся патрон 9 вращая т образный ключ n против часовой стрелки полностью разожмите кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 после этого кулачки 8 можно извлечь соблюдая очередность для установки кулачк 10
- Схема сборки узла фартука 10
- Узел фартука позиция по схеме сборки 10
- Включение 10 включение 10 вставьте электрическую вилку станка в розетку с напряжением 220 вольт 10 нажмите красную кнопку аварийного выключателя 7 сдвинув ее в направлении от себя как показано стрелкой на кнопке аварийного выключателя 7 откройте крышку аварийного выключателя 7 после нажатия на зелёную кнопку при условии что защитный щиток 31 опущен установлено устройство отключения и переключатель направления вращения шпинделя 6 установлен в одно из положений направления вращения шпинделя станок включится начнёт вращаться шпиндель рис 4 10 станок должен поработать 2 3 минуты убедитесь что все элементы станка надежно закреплены и работают равномерно и правильно только после этого можно приступать к работе 10 направление вращения шпинделя определяется положением переключателя направления вращения шпинделя 6 рис 4 11
- Для предполагаемой операции резец 35 в резцедержатель 10 равномерно с достаточным усилием закрутите три болта 34 рис 1 убедитесь что режущая часть головки резца 35 находится по центру диаметра заготовки положение резца 35 проверьте по центру d зажатом в трёхкулачковом самоцентрирующимся патроне 8 вылет головки резца должен быть примерно 10 мм но не превышать 15 мм не должен превышать полторы высоты державки резца по мере необходимости при установке резца 35 используйте подкладки s разной толщины допускается использовать только одну подкладку рис 2 10 для ускорения и удобства работы можно установить в резцедержателе 10 параллельно но направленные в противоположные стороны головками два резца 35 рис 3 при условии что оба резца 35 в резцедержателе 10 закрепляются тремя болтами 34 рис 1 10 0 поверните ручку фиксации резцедержателя 11 против часовой стрелки поворачивая резцедержатель 10 выберите необходимый для данной операции резец 35 или угол установки резца 35 зафиксируйте положение резц 11
- Схема сборки коробки передач 11
- Позиция по схеме сборки 12
- Узел коробки передач позиция по схеме сборки 12
- Узлы и детали электрооборудования 12
- Электрооборудование 12
- Позиция по схеме сборки 13
- Схема сборки узла настройки 13
- Узел настройки 13
- Установка шестерни б и промежуточных шестерней 120 и 127 для нарезания резцом дюймовой резьбы 13
- Установка шестерни б и промежуточных шестерней 120 и 127 для нарезания резцом метрической резьбы 13
- Позиция по схеме сборки 14
- Схема сборки узла натяжения 14
- Узел натяжения 14
- Позиция по схеме сборки 15
- Схема сборки узла привода 15
- Узел привода 15
- Детали и схемы сборки токарного станка корвет 402 узел передней бабки 16
- Позиция по схеме сборки 16
- Предупреждение не допускается одновременное включение ручки управления разъёмной гайкой ходового винта 25 и рычага включения автоматической подачи 26 рис 16
- Схема сборки передней бабки 16
- Техническое обслуживание 11 техническое обслуживание 16
- Возможные неисправности и методы их устранения 17
- Схема строповки 17
- Гарантийные обязательства 18
- Подпись продавца штамп магазина 18
- Рекомендуемые приспособления и инструмент 18
- Свидетельство о приёмке и продаже 18
