2
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры станка приведены в табл. 1
Таблица 1.
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 22
Частота сети, Гц 50
Род тока
переменный,
однофазный
Номинальная потребляемая мощность двигателя, Вт 750
Тип двигателя асинхронный
Частота вращения шпинделя, об/мин 100;250;350;500;
900;1800
Максимальное расстояние между центрами станка, мм 500
Максимальный диаметр обработки над станиной мм 220
Диаметр сквозного отверстия шпинделя, мм 20
Конус шпинделя Morse №3
Конус задней бабки Morse №2
Ход поперечного суппорта, мм 110
Ход поворотного суппорта, мм 50
Ход каретки, мм 405
Шаг нарезаемой резьбы (метрическая), мм 0.5 -3.0
Шаг нарезаемой резьбы (дюймовая), витков/дюйм 8 -56
Автоматическая подача, мм./оборот 0,12 -0,33
Ходовой винт (шаг х диаметр), мм 1,5 х15
Рекомендуемая глубина точения за один проход, мм 0,2
Максимальная глубина точения за один проход, мм 0.3
Максимальный размер державки резца, мм 13х13
Диаметр патрона мм 100
Биение шпинделя (радиальное), мм 0,01
Габариты станка, мм 1030 х 480 х 475
Уровень звука, дБА не более 80
Масса, кг 105
2.1.1. По электробезопасности станок модели "КОРВЕТ 402 " соответствует I классу защиты от поражения электрическим
током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить изменения в
конструкцию. При необходимости информация об этом будет прилагаться отдельным листом к «Руководству»
3. КОМПЛЕКТНОСТЬ СТАНКА

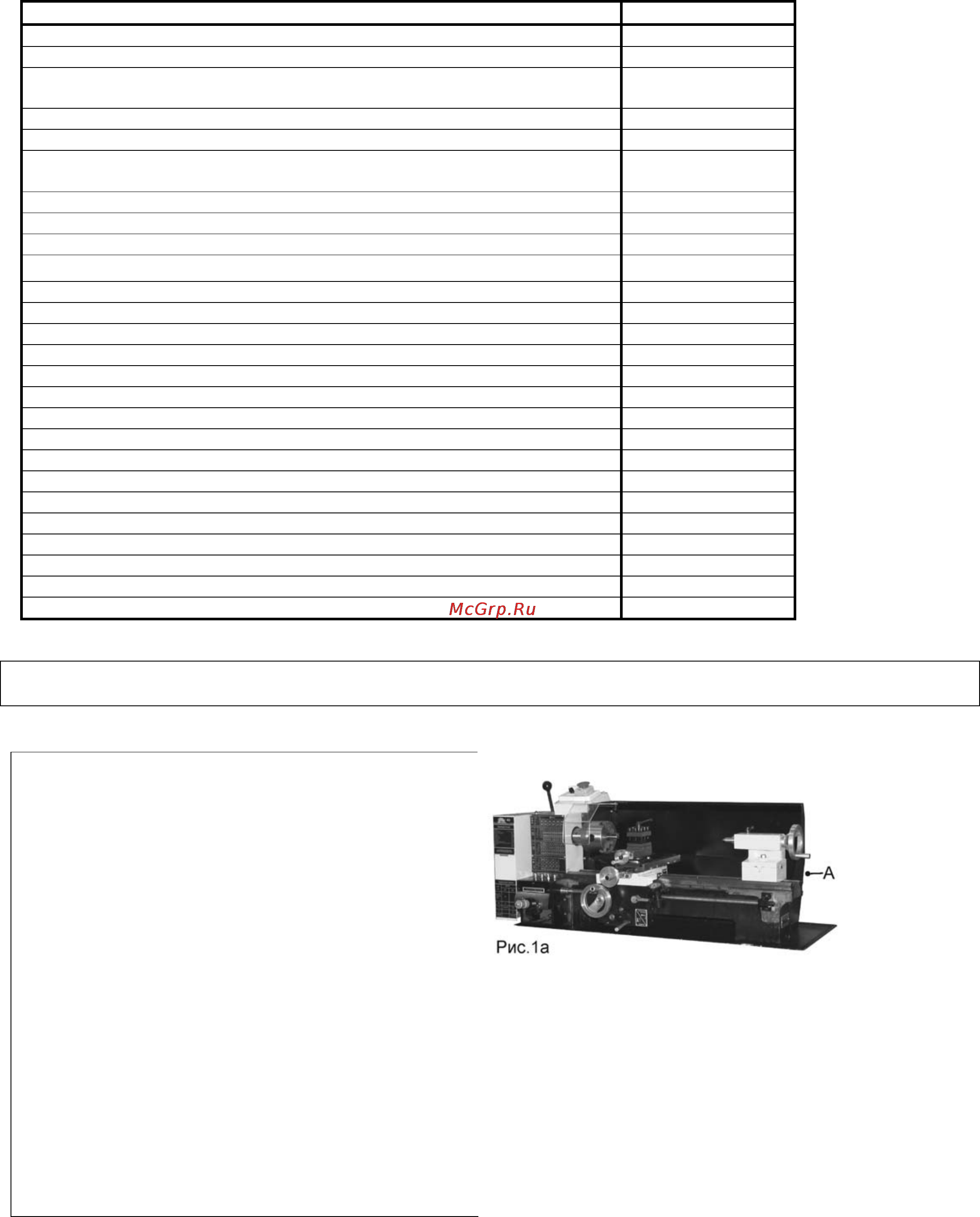

В комплект поставки входит (Рис.1а,1б):
A. Токарный станок
B. Поддон
C. Инструментальный ящик
D. Центр передней бабки, Морзе 3
E. Центр задней бабки, Морзе 2
F. Ручка пластиковая
G. Ось ручки
H. Ключ рожковый
I. Маслёнка
J. Кулачки обратные (1 комплект)
K. Комплект шестерней для нарезания резьбы
L. Отвёртка
M. Ключ шпинделя
N. Ключ патрона
O. Ручка рычага
натяжения
P. Ключи шестигранные
Q. Ручка
R. Колпачковая гайка
Руководство по эксплуатации
Упаковка
Код для заказа
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 шт.
1 шт.
3 шт.
7 шт.
2 шт.
1 шт.
2 шт.
1 шт.
4 шт.
1 шт.
1 шт.
1 шт.
1 шт.
20402
