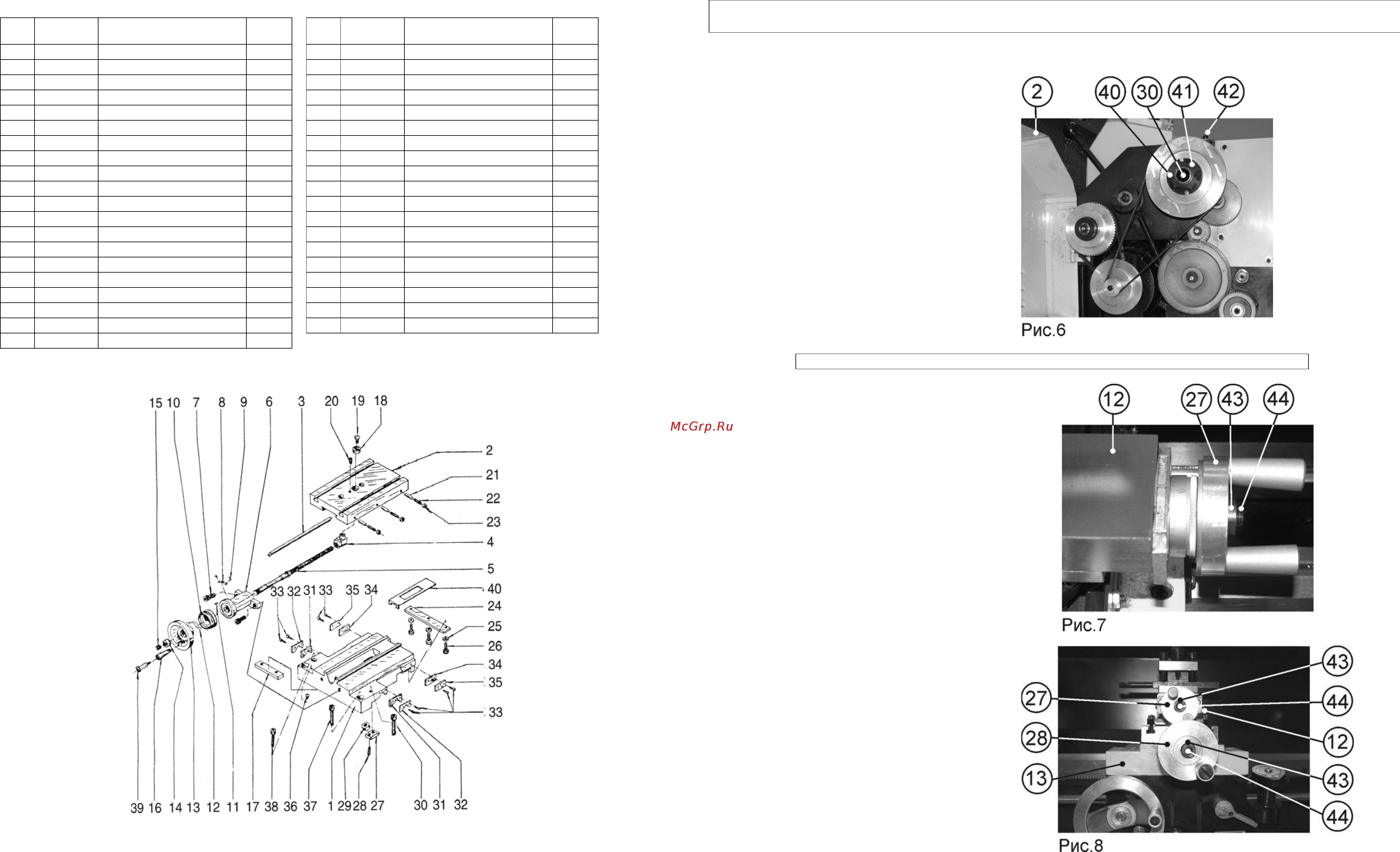

Энкор Корвет-402 20402 [9/18] Схема сборки узла суппортов
![Энкор Корвет-402 20402 [9/18] Схема сборки узла суппортов](/views2/1027733/page9/bg9.png)
27
УЗЕЛ СУППОРТОВ
*- позиция по схеме сборки
№* Код Наименование детали Кол-
во
1
201053
Суппорт 1
2
201054
Поперечный суппорт 1
3
201055
Клин 1
4
201056
Гайка 1
5
201057
Ходовой винт 1
6
201058
Корпус 1
7
201059
Винт М5х16 2
8
201060
Пластина 1
9
201061
Заклепка 2х5 2
10
201062
Лимб нониуса 1
11
201063
Шпонка 3х13 1
12
201064
Пружина 1
13
201065
Маховик 1
14
201066
Гайка 1
15
201067
Винт М8х6 1
16
201068
Ручка 1
17
201069
Блок скользящий 1
18
201070
Втулка 1
19
201071
Винт М6х12 1
20
201072
Винт М4х8 1
№* Код Наименование детали Кол-
во
21
201073
Штифт 3
22
201074
Винт М4х12 3
23
201075
Гайка М4 3
24
201076
Блок скользящий 1
25
201077
Шайба 3
26
201078
Винт М6х16 3
27
201079
Зажим 1
28
201080
Винт М6х20 1
29
201081
Гайка М6 1
30
201082
Винт М6х25 2
31
201083
Накладка 2
32
201084
Прижим накладки 2
33
201085
Винт М4х6 8
34
201086
Накладка 2
35
201087
Прижим накладки 2
36
201088
Масленка 1
37
201089
Винт М8х30 2
39
201090
Винт М6х25 2
40
201091
Фиксатор 1
Схема сборки узла суппортов
8
Очень важно правильно произвести регулировку поперечного и поворотного суппортов, чтобы их движение было
плавным. Неправильная регулировка окажет серьезное влияние на качество работы.
9.3. Регулировка биения шпинделя (Рис. 6)
9.3.1. После продолжительной работы на станке
возникает необходимость подтянуть подшипники
шпинделя. Эта регулировка выполняется в
специализированных сервисных центрах или
специалистами, имеющими опыт в данной
регулировке.
ВНИМАНИЕ: Чрезмерное затягивание подшипников может привести к их разрушению.
9.3.2. Ослабьте болт (42), откройте кожух гитары (2).
Ослабьте два фиксирующих болта (40), проверяя
вращение шпинделя (30). Закручивайте гайку (41) до
исчезновения люфта. При этом, шпиндель (30)
должен вращаться свободно. Зафиксируйте
положение гайки (41) двумя фиксирующими
болтами (40), закройте кожух гитары (2),
зафиксируйте положение кожуха гитары (2) болтом
(42).
9.4. Регулировка перемещения ходовых винтов
суппортов (Рис. 7, 8)
9.4.1. Для регулировки перемещения ходового
винта
поворотного суппорта (12) ослабьте фиксацию гайки
(43) поворотом винта (44) против часовой стрелки.
Вращая гайку (43) по часовой стрелке, выберите
люфт. Вращение маховика подачи поворотного
суппорта (27) должно быть свободным и плавным.
Поворотом против часовой стрелки винта (44)
зафиксируйте положение гайки (43), Рис.7.
9.4.2. Регулировка перемещения ходового винта
поперечного суппорта (13), Рис.8, выполняется
также как и регулировка перемещения
ходового
винта поворотного суппорта (12) (См. п. 9.4.1).
