23
УЗЕЛ НАСТРОЙКИ
*- позиция по схеме сборки
№* Код Наименование детали Кол-во
1
200909
Кронштейн
1
2
200910
Т-гайка
1
3
200911
Шайба Ф6
1
4
200912
Вал
1
5
200913
Втулка
2
6
200914
Шестерня 127Т
1
7
200915
Шестерня 120Т
1
8
200916
Шайба
1
9
200917
Масленка М6
1
10
200918
Шайба Ф10
1
11
200919
Штифт 4Х14
1
12
200920
Шестерня 30Т
2
13
200921
Кольцо распорное
1
14
200922
Шайба Ф6
1
15
200923
Винт М6х10
1
16
200924
Шайба пружинная Ф6
1
17
200925
Винт М6х35
1
18
200926
Шестерня 28Т
1
19
200927
Шестерня 36Т
1
20
200928
Шестерня 42Т
1
21
200929
Шестерня 45Т
1
22
200930
Шестерня 60Т
1
23
200931
Шестерня 80Т
1

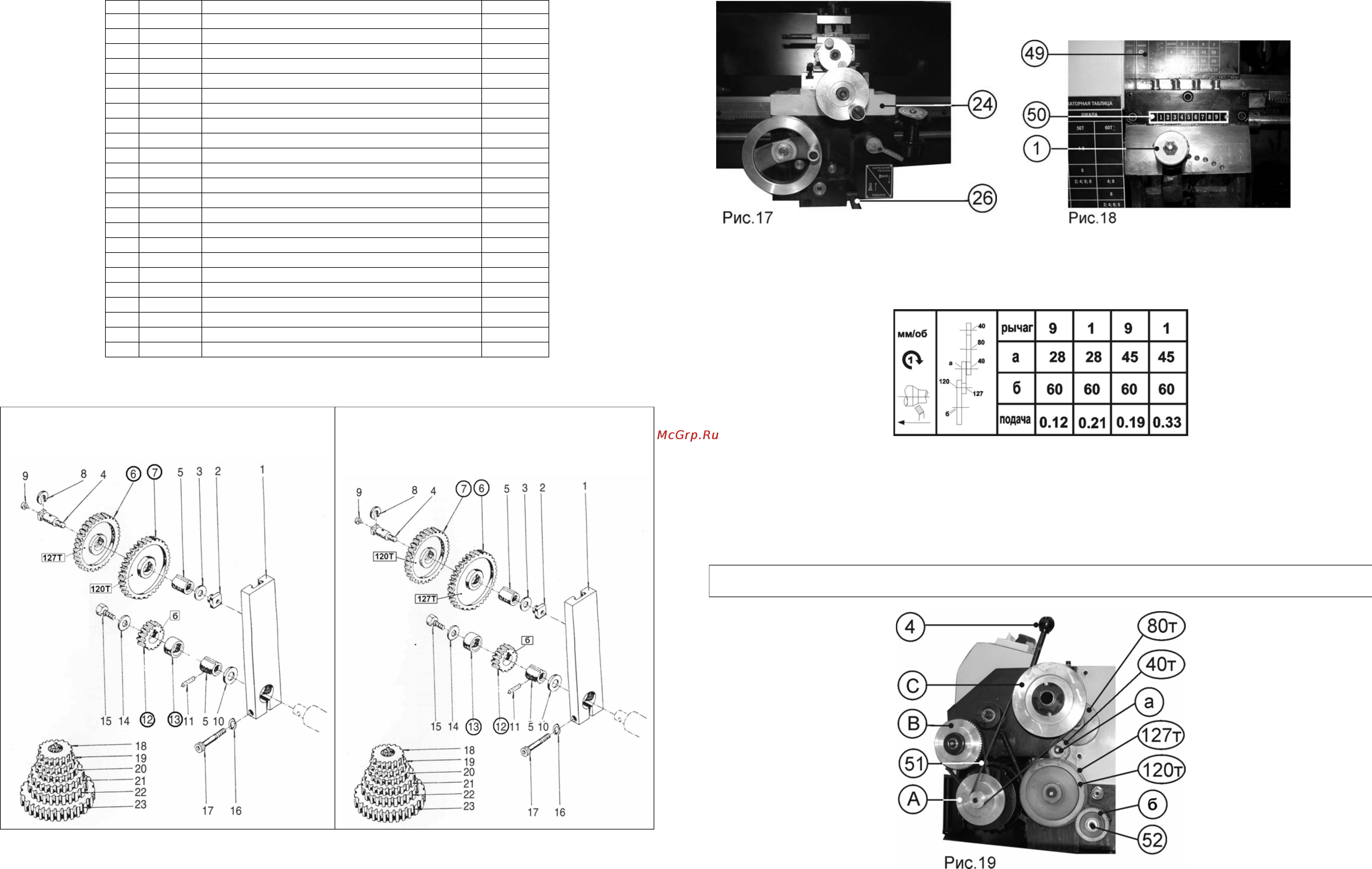

Схема сборки узла настройки
Установка шестерни (б) и промежуточных
шестерней (120 и 127) для нарезания резцом
дюймовой резьбы
Установка шестерни (б) и промежуточных
шестерней (120 и 127) для нарезания резцом
метрической резьбы
12
10.4.4. Станок оборудован коробкой скоростей автоматической подачи в диапазоне от 0,12мм. до 0,33мм. за один оборот
шпинделя (см. таблицу 2 и шильдик (49), Рис.18.)
Таблица 2
10.4.5. Откройте защитный кожух гитары (2), как указано в п.9.3.2. По таблице 2 установите необходимые шестерни (а) и
(б), Рис.19, закройте защитный кожух (2), п.9.3.2.
10.4.6. Пользуясь таблицей 2, при включенном станке, перемещая рычаг переключения скорости автоматической
подачи, (1), Рис.18, можно менять скорость автоматической подачи. Например, при установке шестерен а=28Т и б=60Т,
Рис.19,
в положении 9 рычага переключения скорости автоматической подачи (1) по шкале (50) – скорость подачи равна
0,12мм на один оборот шпинделя. При установке рычага переключения скорости автоматической подачи (1) в
положение 1 по шкале (50) –скорость подачи равна 0,21мм на один оборот шпинделя и т.д,. Рис.18.
При каждом перемещении рычага переключения скорости автоматической подачи (1), необходимо рычаг
натяжения ремня (4) привести в крайнее положение от себя, Рис.19.
