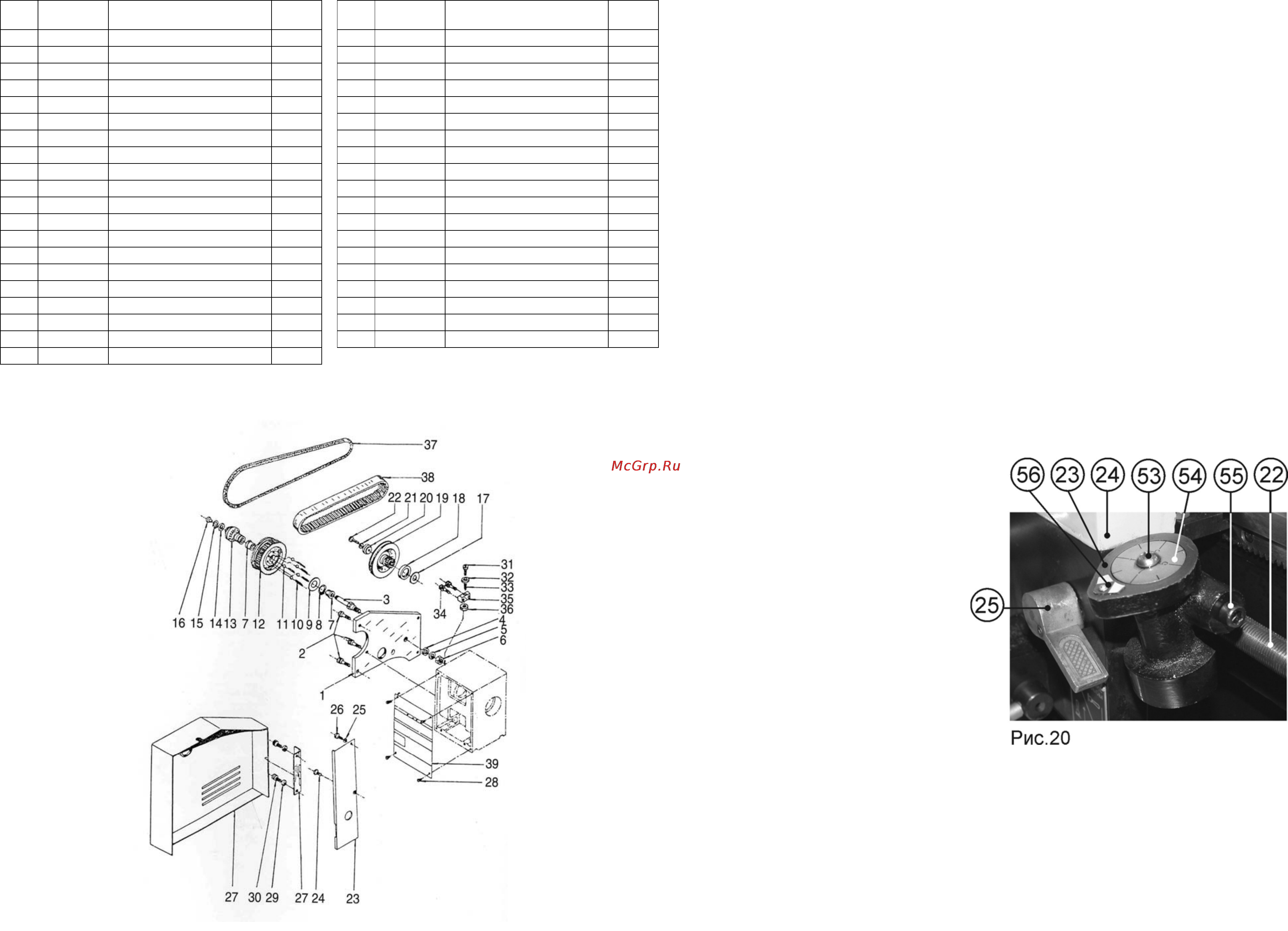

Энкор Корвет-402 20402 [15/18] Схема сборки узла привода
![Энкор Корвет-402 20402 [15/18] Схема сборки узла привода](/views2/1027733/page15/bgf.png)
21
УЗЕЛ ПРИВОДА
*- позиция по схеме сборки
№* Код Наименование детали Кол-
во
1
200846
Плита
1
2
200847
Болт М8х20
3
3
200848
Вал
1
4
200849
Шайба Ф10
1
5
200850
Шайба пружинная Ф10
1
6
200851
Гайка М10
1
7
200852
Втулка
2
8
200853
Кольцо упорное Ф25
1
9
200854
Шайба
1
10
200855
Пружина
5
11
200856
Шарик Ф5
1
12
200857
Шкив
1
13
200858
Шкив
1
14
200859
Шайба
1
15
200860
Кольцо стопорное
1
16
200861
Масленка
1
17
200862
Шайба регулировочная
1
18
200863
Манжета
1
19
200864
Шкив
1
20
200865
Шайба
1
№* Код Наименование детали Кол-
во
21
200866
Шайба пружинная Ф6
1
22
200867
Винт М6х25
1
23
200868
Крышка
1
24
200869
Винт М5х12
1
25
200870
Шайба Ф5
1
26
200871
Винт М5х8
1
27
200872
Кожух с шарниром
1
28
200873
Винт М4х10
4
29
200874
Шайба Ф6
2
30
200875
Винт М6х10
2
31
200876
Винт М6х25
1
32
200877
Шайба Ф6
1
33
200878
Пружина
1
34
200879
Винт М6х20
2
35
200880
Блок зажимной
1
36
200881
Гайка М6
1
37
200882
Ремень клиновой
1
38
200883
Ремень зубчатый
1
39
200884
Плита
1
Схема сборки узла привода
14
10.6.7. Шестерни необходимо установить так, чтобы их зацепление имело минимальный люфт.
10.6.8. Положение шестерен 120Т и 127Т для метрической резьбы показано на Рис. 19.
10.6.9. Для нарезания дюймовой резьбы шестерни 120Т и 127Т необходимо поменять местами, Рис. 19.
10.6.10. Установите защитный кожух (2) и закрепите болт (42), п.9.3.2.
10.7. Нарезание резьбы
10.7.1. Эта операция
требует определенных навыков и точности, поэтому ее следует выполнять, имея опыт работы на
токарно-винторезных станках.
10.7.2. Установите соответствующие шестерни (см. таблицу 4) для предполагаемой резьбы и установите резец,
требуемый для данного типа резьбы.
10.7.3. Точение резьбы производится за несколько приёмов, т.к. рекомендуемая глубина точения -0.2мм.
10.7.4. Для выполнения этой операции необходимо
изучить инструкцию по эксплуатации и чётко знать назначение
каждого органа управления станком.
10.7.5. Более подробная информация по методам нарезания резьбы, режущим инструментам и др. приводится в
соответствующих справочниках, либо Вы можете получить рекомендации у квалифицированного специалиста.
10.7.6. Выполните необходимые установки, описанные в п.п.10.5 -10.6.
10.7.7. Включите станок п.10.2, подведите резец (35) к началу
предполагаемой резьбы. Маховиком подачи поперечного
суппорта (28) установите глубину резания, не превышая 0,2 мм за один проход (описано выше в п.10.3), опустите вниз
ручку управления разъёмной гайкой ходового винта (25) и начните нарезание резьбы, Рис.20.
10.7.8. По мере приближения резца к концу нарезаемой резьбы, отведите резец (35), используя маховик подачи
поперечного суппорта (28), п.10.3, Рис.15, а
переключателем направления вращения шпинделя (6), Рис.14, включите в
обратном направлении. Ручку управления разъёмной гайкой ходового винта (25) при выполнении операции
нарезания резьбы не переключать до конца изготовления резьбы, Рис.20.
10.7.9. Когда резец пройдёт начало нарезаемой резьбы на 3-5мм, установите переключатель направления вращения
шпинделя (6), Рис.14, в нейтральное положение. Маховиком подачи поперечного суппорта (28), установите
последующую
глубину резания, не превышая 0,2 мм за один проход (описано выше п.10.3). Переключатель направления
вращения шпинделя (6) Рис.14, установите в первоначальное положение (п. 10.7.6), выполните последующий проход.
10.7.10. Повторяйте пункты 10.7.6 -10.7.8 до конца нарезания резьбы.
10.8. Индикатор нарезания резьбы (Рис.20)
10.8.1. Индикатор нарезания резьбы (23) предназначен для точного последующего попадания режущего инструмента
(резца) в ручей предшествующего прохода резца.
10.8.2. Индикатор нарезания резьбы (23) расположен на фартуке каретки (24) и установлен в нерабочем положении. При
настройке станка на операцию нарезания резьбы, необходимо шестерню индикатора нарезания резьбы (23) привести в
зацепление с ходовым винтом подачи каретки (22).
Для этого ослабьте фиксирующий болт (55), поверните индикатор
нарезания резьбы (23) до установки надёжного зацепления шестерни индикатора нарезания резьбы (23) с ходовым
винтом подачи каретки (22). Зафиксируйте болтом (55) положение корпуса индикатора нарезания резьбы (23).
10.8.3. В процессе нарезания резьбы индикатор нарезания резьбы (23) постоянно находится в зацеплении с ходовым
винтом подачи каретки (22) и, по мере вращения ходового
винта подачи каретки (22), или в ручном режиме подачи
каретки (24), диск (54) вращается. На диске нанесены 8 радиальных меток, используемых для определения точного
положения каретки (24) относительно витка ходового винта подачи каретки (22).
