200960 Кольцо упорное Ф16 1
16
200961 Вал 1
17
200962 Шпонка 1
18
200963 Шестерня 16Т 1
19
200964 Рычаг 1
20
200965 Вал 1
21
200966 Шестерня 36Т 1
22
200967 Винт М6х10 1
23
200968 Кольцо упорное Ф15 2
24
200969 Шарикоподшипник 2
25 200970 Плунжер 1
26 200971 Пружина 1
27 200972 Втулка 1
28 200973 Ручка 1
29 200974 Гайка М10 1
30 200975 Панель передняя 1
31 200976 Винт М6х16 3
32 200977 Штифт 6х22 2
33 200978 Фланец 1
34 200979 Винт М6х10 3
35 200980 Шайба Ф10 1
36 200981 Втулка 1
37 200982 Штифт 4х14 1
38 200983 Планка 1
39 200984 Заклепка 2
40 200985 Винт М8х20 3
41 200986 Шайба пружинная Ф8 3
42 200987 Масленка М8х1 4

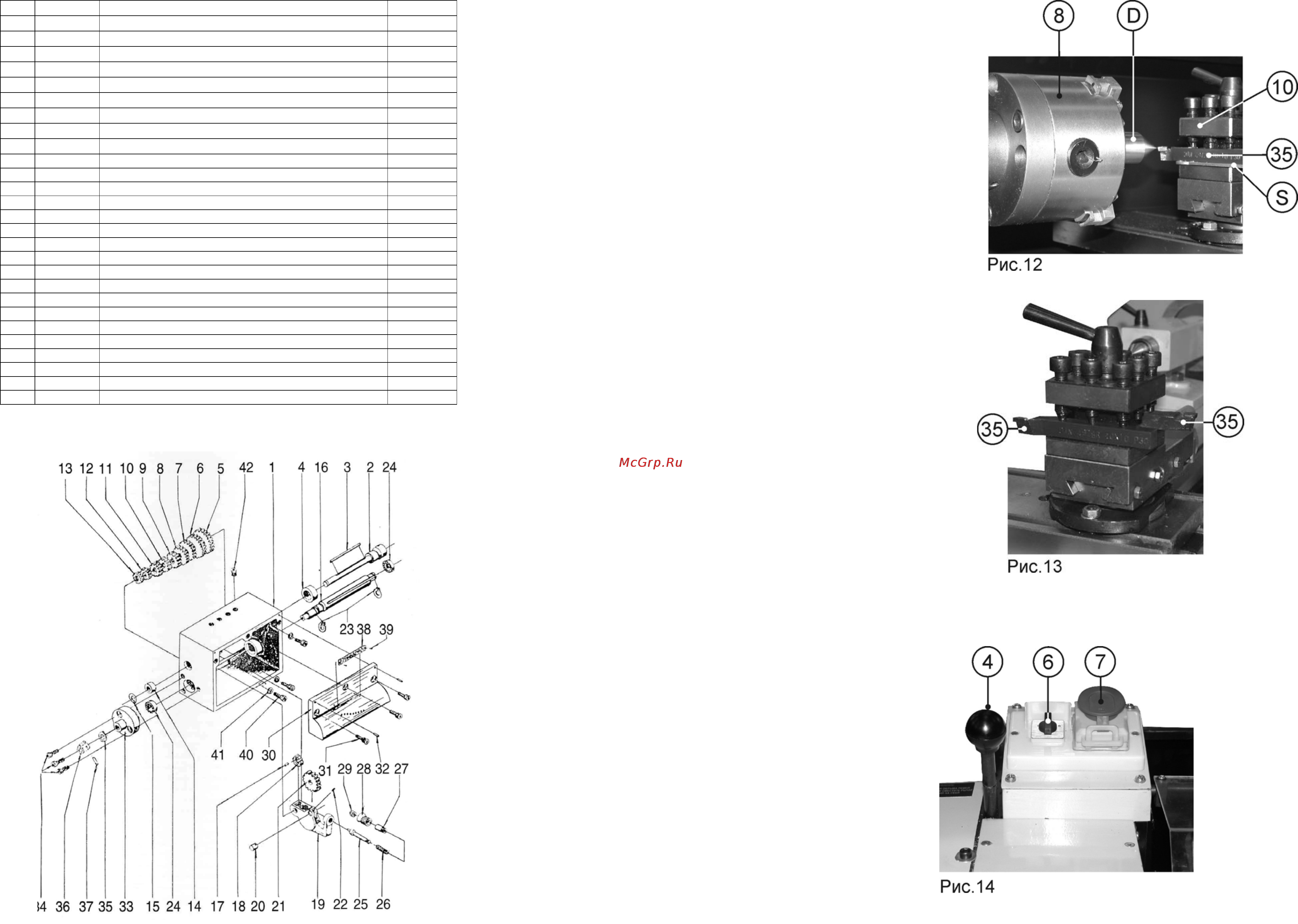

Схема сборки коробки передач
10
для предполагаемой операции резец (35) в резцедержатель
(10), равномерно с достаточным усилием закрутите три
болта (34), Рис.11. Убедитесь, что режущая часть головки
резца (35) находится по центру диаметра заготовки.
Положение резца (35) проверьте по центру (D), зажатом в
трёхкулачковом самоцентрирующимся патроне (8). Вылет
головки резца должен быть примерно 10 мм, но не
превышать 15 мм (не должен превышать
полторы высоты
державки резца). По мере необходимости, при установке
резца (35) используйте подкладки (S) разной толщины.
Допускается использовать только одну подкладку, Рис.12.
10.1.9. Для ускорения и удобства работы можно установить
в резцедержателе (10) параллельно, но направленные в
противоположные стороны головками, два резца (35),
Рис.13, при условии, что оба резца (35) в резцедержателе
(10) закрепляются тремя болтами (34),
Рис.11.
10.1.10. Поверните ручку фиксации резцедержателя (11)
против часовой стрелки, поворачивая резцедержатель (10).
Выберите необходимый для данной операции резец (35)
или угол установки резца (35), зафиксируйте положение
резцедержателя (10), повернув ручку фиксации
резцедержателя (11) в обратном направлении с
определённым усилием, Рис.11.
10.2. Включение
10.2.1. Вставьте электрическую вилку станка в
розетку с напряжением 220 вольт.
10.2.2. Нажмите красную кнопку аварийного
выключателя (7), сдвинув ее в направлении от себя,
как показано стрелкой на кнопке аварийного
выключателя (7). Откройте крышку аварийного
выключателя (7) после нажатия на зелёную кнопку
при условии, что защитный щиток (31) опущен
(установлено устройство отключения), и
переключатель направления вращения шпинделя (6)
установлен в одно из положений направления
вращения шпинделя. Станок включится (начнёт
вращаться шпиндель), Рис.14.
10.2.3. Станок должен поработать 2-3 минуты.
Убедитесь, что все элементы станка надежно
закреплены и работают равномерно и правильно.
Только после этого можно приступать к работе.
10.2.4. Направление вращения шпинделя
определяется положением переключателя
направления вращения шпинделя
(6), Рис.14.
Содержание
- Общие указания 2
- Комплектность станка 3
- Технические данные 3
- Указания по технике безопасности 4
- Описание работы электрической схемы описание работы электрической схемы 5
- Подключение станка к источнику питания 5
- Схема электрическая принципиальная токарного станка корвет402 5
- Распаковка 6
- Схема сборки узла станины 6
- Узел станины позиция по схеме сборки 6
- Устройство станка 6
- Монтаж и сборка станка 7
- Схема сборки узла задней бабки 7
- Узел задней бабки позиция по схеме сборки 7
- Регулировка 8
- Схема сборки узла поворотного суппорта 8
- Узел поворотного суппорта позиция по схеме сборки 8
- Схема сборки узла суппортов 9
- Узел суппортов позиция по схеме сборки 9
- Инструкции по эксплуатации 10
- Подготовка к работе рис 2 10 1 перед включением станка убедитесь в том что переключатель направления вращения шпинделя 6 находится в нейтральном положении 10 маховиком подачи поперечного суппорта 28 и маховиком ручной подачи каретки 29 отведите резец достаточно далеко от патрона 9 и заготовки 10 установите рычаг включения автоматической подачи 26 в положение выкл вниз 10 при помощи т образного ключа патрона n раздвиньте кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 вставьте заготовку и при помощи т образного ключа патрона n зажмите заготовку в трёхкулачковом самоцентрирующемся патроне 9 извлеките т образный ключ патрона n из гнезда трёхкулачкового самоцентрирующегося патрона 9 рис 9 10 для замены кулачков 8 вставьте т образный ключ n в трёхкулачковый самоцентрирующийся патрон 9 вращая т образный ключ n против часовой стрелки полностью разожмите кулачки 8 трёхкулачкового самоцентрирующегося патрона 9 после этого кулачки 8 можно извлечь соблюдая очередность для установки кулачк 10
- Схема сборки узла фартука 10
- Узел фартука позиция по схеме сборки 10
- Включение 10 включение 10 вставьте электрическую вилку станка в розетку с напряжением 220 вольт 10 нажмите красную кнопку аварийного выключателя 7 сдвинув ее в направлении от себя как показано стрелкой на кнопке аварийного выключателя 7 откройте крышку аварийного выключателя 7 после нажатия на зелёную кнопку при условии что защитный щиток 31 опущен установлено устройство отключения и переключатель направления вращения шпинделя 6 установлен в одно из положений направления вращения шпинделя станок включится начнёт вращаться шпиндель рис 4 10 станок должен поработать 2 3 минуты убедитесь что все элементы станка надежно закреплены и работают равномерно и правильно только после этого можно приступать к работе 10 направление вращения шпинделя определяется положением переключателя направления вращения шпинделя 6 рис 4 11
- Для предполагаемой операции резец 35 в резцедержатель 10 равномерно с достаточным усилием закрутите три болта 34 рис 1 убедитесь что режущая часть головки резца 35 находится по центру диаметра заготовки положение резца 35 проверьте по центру d зажатом в трёхкулачковом самоцентрирующимся патроне 8 вылет головки резца должен быть примерно 10 мм но не превышать 15 мм не должен превышать полторы высоты державки резца по мере необходимости при установке резца 35 используйте подкладки s разной толщины допускается использовать только одну подкладку рис 2 10 для ускорения и удобства работы можно установить в резцедержателе 10 параллельно но направленные в противоположные стороны головками два резца 35 рис 3 при условии что оба резца 35 в резцедержателе 10 закрепляются тремя болтами 34 рис 1 10 0 поверните ручку фиксации резцедержателя 11 против часовой стрелки поворачивая резцедержатель 10 выберите необходимый для данной операции резец 35 или угол установки резца 35 зафиксируйте положение резц 11
- Схема сборки коробки передач 11
- Позиция по схеме сборки 12
- Узел коробки передач позиция по схеме сборки 12
- Узлы и детали электрооборудования 12
- Электрооборудование 12
- Позиция по схеме сборки 13
- Схема сборки узла настройки 13
- Узел настройки 13
- Установка шестерни б и промежуточных шестерней 120 и 127 для нарезания резцом дюймовой резьбы 13
- Установка шестерни б и промежуточных шестерней 120 и 127 для нарезания резцом метрической резьбы 13
- Позиция по схеме сборки 14
- Схема сборки узла натяжения 14
- Узел натяжения 14
- Позиция по схеме сборки 15
- Схема сборки узла привода 15
- Узел привода 15
- Детали и схемы сборки токарного станка корвет 402 узел передней бабки 16
- Позиция по схеме сборки 16
- Предупреждение не допускается одновременное включение ручки управления разъёмной гайкой ходового винта 25 и рычага включения автоматической подачи 26 рис 16
- Схема сборки передней бабки 16
- Техническое обслуживание 11 техническое обслуживание 16
- Возможные неисправности и методы их устранения 17
- Схема строповки 17
- Гарантийные обязательства 18
- Подпись продавца штамп магазина 18
- Рекомендуемые приспособления и инструмент 18
- Свидетельство о приёмке и продаже 18
