KMR 1250 LPG Instrucciones de manejo para usuarios Español
131

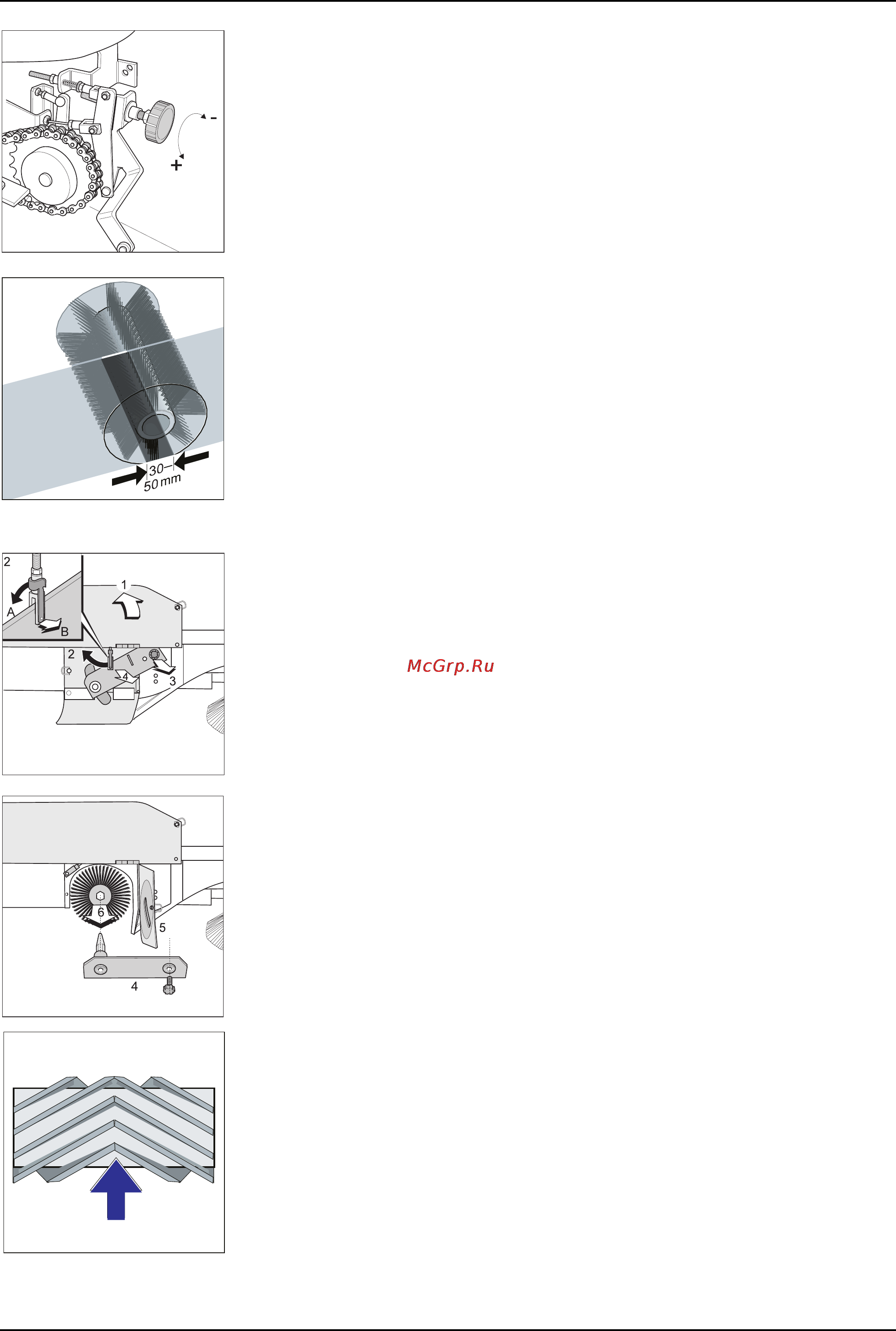

Ajuste de la franja de barrido (funciona sólo con cilindros-escoba de
“ajuste fijo”)
n Abra y enclave la capota
ç La huella de barrido se modifica con el tornillo de ajuste central:
para ensanchar la franja de barrido desenrosque el tornillo de ajuste
contra el sentido de las agujas del reloj (en sentido +)
para estrechar la franja de barrido apriete el tornillo de ajuste en el
sentido de las agujas del reloj (en sentido –).
Terminado el ajuste, controle la franja de barrido
n Recorra con la máquina una superficie polvorienta y accione el freno de
estacionamiento
n Baje el cilindro-escoba (palanca en posición intermedia) y cepille durante
unos segundos
n Suba el cilindro-escoba y retroceda un poco manteniendo abierta la
trampilla para material grueso (suelte
el freno de estacionamiento)
n La franja de barrido de los cepillos debe ser de 30 a 50mm.
Nota:
La franja de barrido no debe ser trapezoidal. En caso contrario, llame al servicio
posventa.
Cilidro-escoba visto
desde arriba
Sentido de marcha
Recambio del cilindro-escoba
n Pare y estacione la máquina
n Baje el cilindro-escoba
n Abra la tapa lateral hacia la derecha en el sentido de la marcha 1
n Suelte el perno de seguridad en la cabeza de horquilla inferior 2 vuelva la
biela hacia atrás.
n Desenrosque el tornillo moleteado 3
n Retire el ala 4
n Abra la tapa del cilindro-escoba (cierre de bayoneta) 5
n Extraiga el cilindro-escoba 6
n Apriete el tornillo de ajuste del cilindro-escoba en el sentido de las agujas
del reloj (en sentido –) hasta el tope.
n El montaje se realiza en el orden inverso.
Nota:
Ténga en cuenta la posición de montaje – ver figura.
n Reajuste de la franja de barrido con el tornillo de ajuste –
véase Ajuste de la franja de barrido
