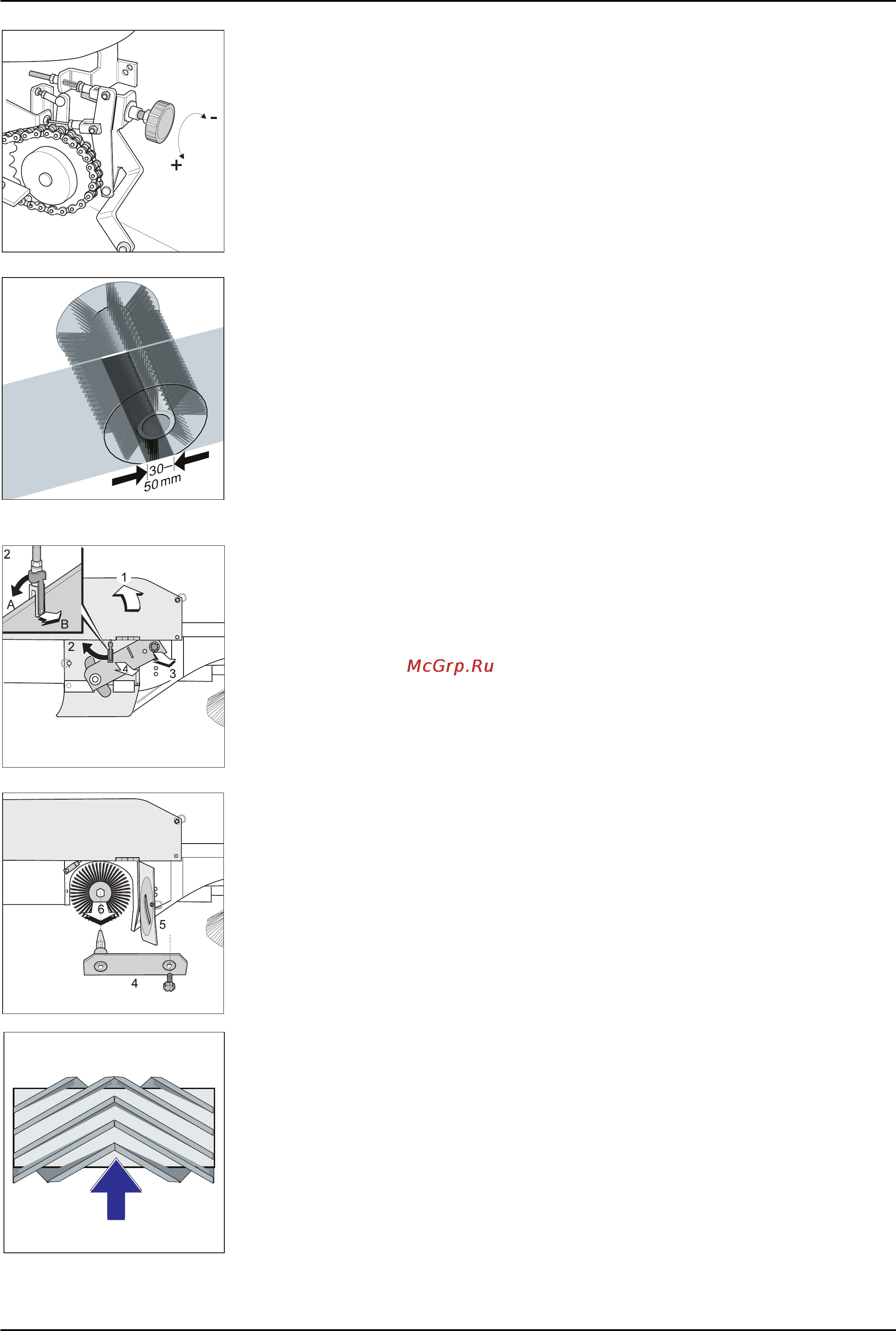

Ajuster la trace du balayage
n Ouvrez le capot puis verrouillez-le en position ouverte.
ç La trace du balayage se règle par le biais de la vis centrale:
Pour élargir la trace de balayage, dévissez la vis (sens inverse des
aiguilles d’une montre (+)).
Pour rétrécir la trace de balayage, vissez la vis (sens des aiguilles
d’une montre (-)).
Une fois le réglage terminé, contrôlez la trace de balayage.
n Amenez la machine sur une surface poussiéreuse puis actionnez le frein
de stationnement.
n Abaissez le rouleau balayeur (levier en position moyenne) puis brossez
pendant quelques secondes.
n Soulevez le rouleau puis, trappe à déchets grossiers ouverte, faites
avancer un peu la machine (desserrez le frein de stationnement).
n La trace de balayage doit faire entre 30 et 50mm de large.
Remarque:
La trace de balayage ne doit pas avoir la forme d’un trapèze. Appeler le
service après-vente en pareil cas.
Changer le rouleau balayeur
n Immobilisez la machine puis arrêtez son moteur.
n Abaissez le rouleau balayeur
n Ouvrez la trappe latérale droite 1 dans le sens de la marche
n Défaites le boulon de retenue situé au bas de la tête-fourche 2 puis
faites basculer la tringle de poussée vers l’arrière.
n Dévissez la vis moletée 3.
n Retirez l’élément oscillant 4.
n Ouvrez la trappe du rouleau balayeur (fermeture rotative) 5
n Extrayez le rouleau balayeur 6.
n Vissez la vis de réglage du rouleau balayeur dans le sens des aiguilles
d’une montre (sens moins (-)), jusqu’à la butée.
n Le montage a lieu dans l’ordre chronologique inverse.
Remarque:
Veillez à monter le rouleau dans le bon sens (voir la figure ci-contre).
n A l’aide de la vis, réglez à nouveau la trace de balayage.
Voir la section
intitulée „Ajuster la trace de balayage“.
Rouleau balayeur vu du haut
Sens du déplacement
