13

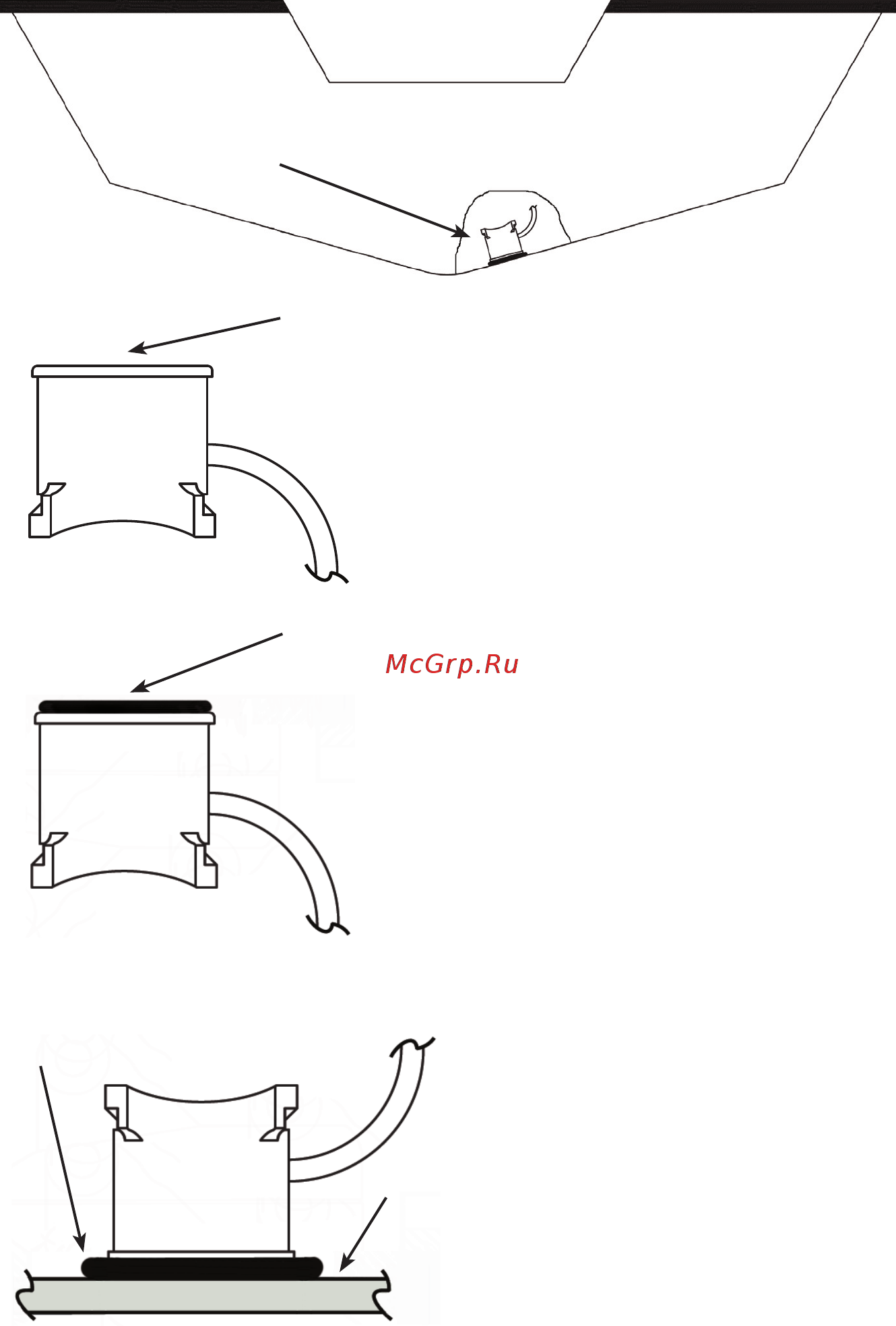

На V-образные корпуса попробуйте поместить преобразователь,
где мертвое повышение составляет 10 ° или меньше.
Зачистите шлифованной шкуркой и
внутреннюю поверхность корпуса, куда
должен быть приклеен преобразователь, и
лицо преобразователя.
1. Зачистите
шлифованной
шкуркой лицо
преобразователя
и дно корпуса
Вы можете захотеть начатьс более
грубого песка наждачной бумаги, такого как
60 песок и закончить более мягким песком,
таким как 160 песок, наждачная бумала.
Область, зачищенная шлифованной шкуркой,
должна быть около 1-1/2 раз диаметра
преобразователя. После зачистки шлифованной
шкуркой очистите корпус и лицо
преоброазователя спиртовой салфеткой, чтобы
удалить весь песок наждачной бумаги и пыль.
Примените тонкий слой клея (1-16 или 1,5 мм)
на лицо преобразователя и на очищенную
шлифованной шкуркой область на корпусе.
Убедитесь, что в слоях клея нет воздушных
ям.
2.Примените
клей к лицу
преобразователя
и дну корпуса
3. Приклейте преобразователь к корпусу
Вдавите преобразователь в клей, крутя и
поворачивая его, чтобы вышли все воздушные
пузырьки из-под лица преобразователя.
Прекратите нажимать, когда он достигнет
нижнего предела на корпусе.
Примените давление, чтобы удерживать
преобразователь на месте, в то время как
клей устанавливается. Будьте осторожны, не
переместите преобразователь, в то время
как клей устанавливается. Позвольте клею
установиться прежде, чем перемещать судно.
Когда закончено, лицо преобразователя должно
быть параллельным к корпусу с минимальным
количеством клея между корпусом и
преобразователем.
После того, как клей установился,
проведите маршрут кабеля
преобразователя к установке
гидролокатора.
Клей
корпус
www.seacomm.ru
