Установка преобразователя стручка, вращающего мотор

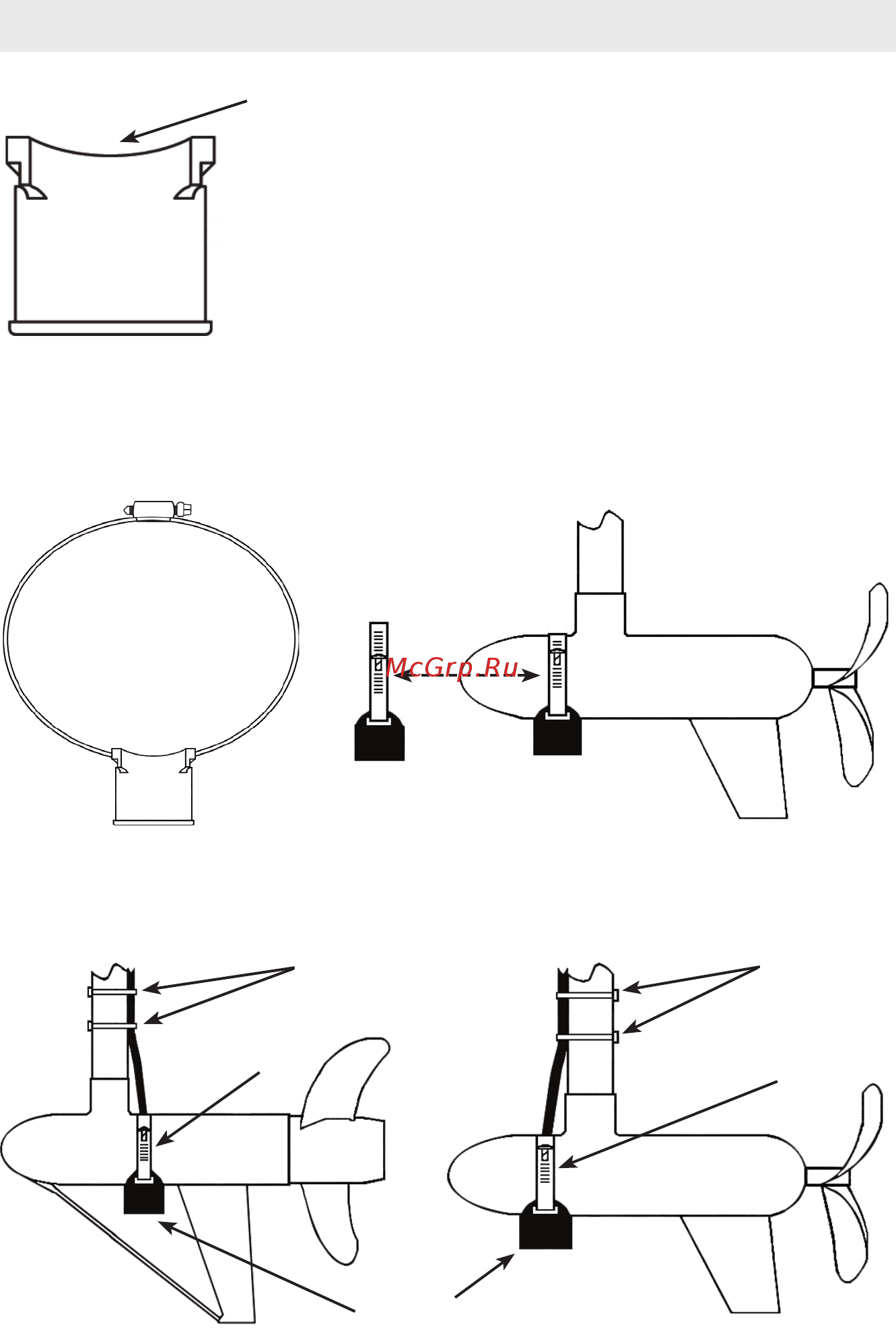

Верх

преобразователя

закруглён, чтобы

подходить по

контуру

вращающемуся

мотору

Вам понадобится шландовой зажим, достаточно

большой, чтобы подойти к вращающемуся мотору.

Шланговой зажим не включён с преобразователем

стручка.

До того, как вы прикрепите преобразователь к

вращающемуся мотору, убедитесь, что слабина

в кабеле преобразоватея достаточна, для того,

чтобы вращающийся мотор свободно вращался.

1. Продвиньте шланговой

зажим через кронштейны

преобразователя стручка,

как показано ниже.

2. Продвиньте зажим вокруг вращающегося мотора,

как показано ниже. Крепко затяните шланговой зажим

на вращающемся моторе.

Преобразователь должен бытьустановлен перед пластиной вращающегося мотора.

Расположите преобразователь так, что его лицо указывает прямо вниз, когда вращающийся

мотор находится в воде.

Преобразователь

шланговой

зажим

шланговой

зажим

кабельные связи

Проведите маршрут кабеля преобразователя вдоль вала вращающегося мотора.

Используйте пластиковые связи (не включены), чтобы прикрепить кабель к валу.
