17

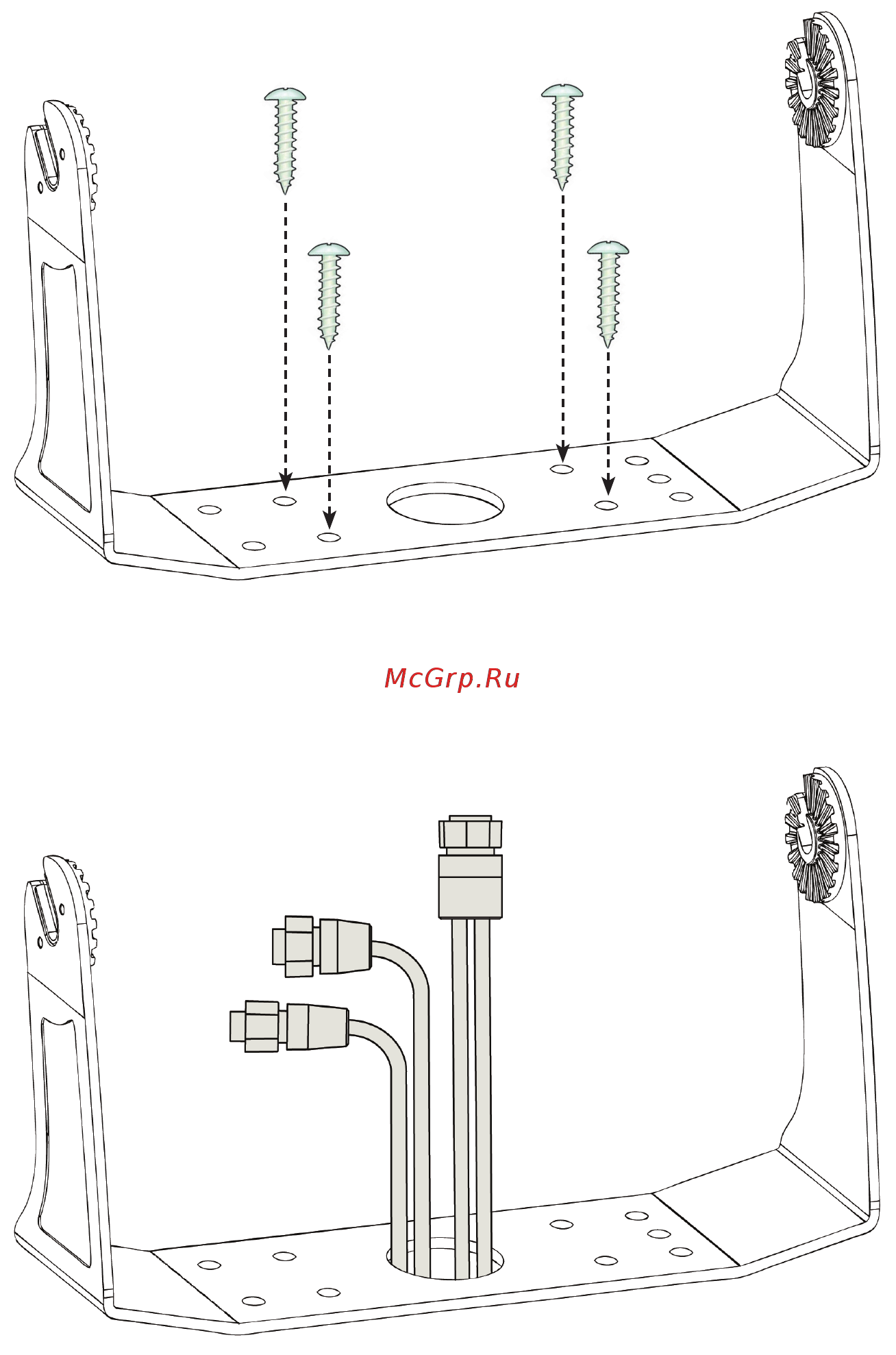

3. Используйте винты или болты, чтобы закрепить шарнирный кронштейн к
поверхности установки.
4. Передайте все кабельные соединители через 1-дюймовое отверстие в центре
шарнирного кронштейна. Оставьте достаточную слабину в кабелях, чтобы обеспечить
наклон устройства.
