18

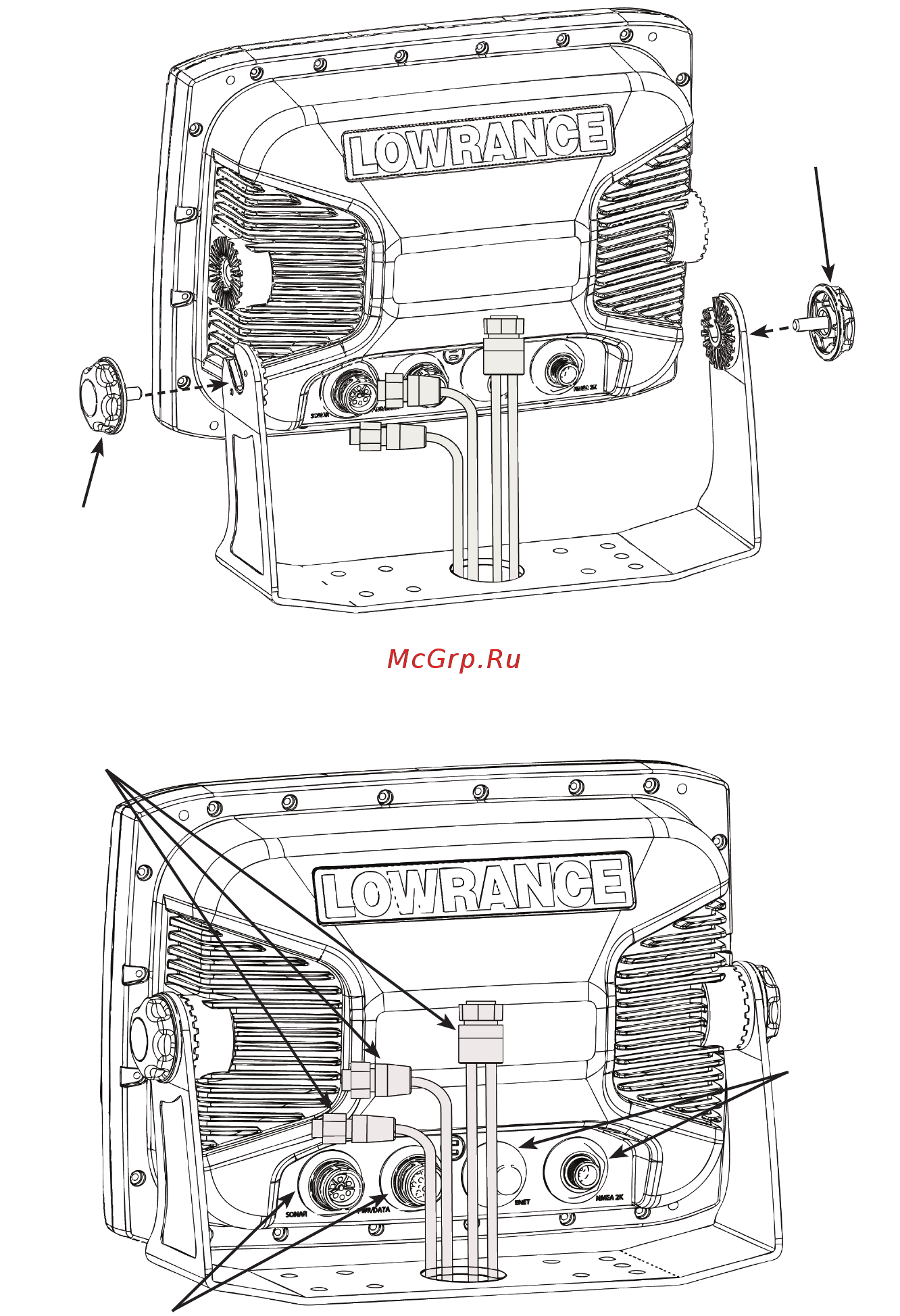

Рукоятка
шарнирного
кронштейна
Рукоятка
шарнирного
кронштейна
4. Прикрепите устройство к шарнирному кронштейну, используя рукоятки
шарнироного кронштейна.
Кабельные соединители
Гнезда
Гнезда
5. Подведите кабельные соединители к гнездам в конце устройства. Каждый кабель
и гнездо маркировано. Приложите надлежащий соединитель к каждому гнезду. Подключите
устройство к питанию, чтобы удостовериться, что все соединители надежно прикреплены
к надлежащему гнезду.
www.seacomm.ru
